Nice Wingo 3524 Flor Medium Zestaw 7m

Zestaw NICE WINGO 3524 ERA FLOR do bram dwuskrzydłowych (max. światło wjazdu: 7m)

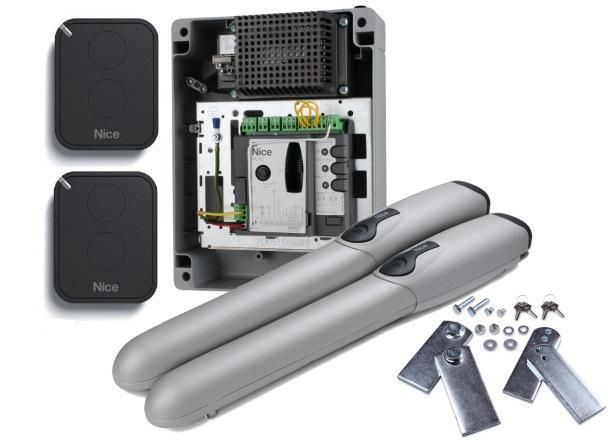

W skład zestawu wchodzi:

• 2szt. napędów WGK3524.8003 (samohamowne do bram o długości skrzydła do 3,5m)
• Centrala sterująca MC424LR10 z wbudowanym radioodbiornikiem
• Hermetyczna obudowa centrali sterującej
• 2 piloty dwukanałowe z kodem dynamicznie zmiennym FLO2RE
• Zestaw akcesoriów montażowych przeznaczonych do spawania
• Komplet kluczy wysprzęglających

Najważniejsze cechy

• Ręczne odblokowanie
• Zasilanie awaryjne
• Pamięć ustawień
• Wykrycie przeszkody
• Automatyczne zamykanie
• Odporny na wodę

Przeznaczenie

Zestaw NICE Wingo 3524 24V przeznaczony jest do dużych bram skrzydłowych, o długości skrzydła do 3,5 m i ciężarze do 400kg. Dodatkowo zestaw można rozszerzyć o antenę, zwiększającą zasięg działania pilotów oraz elementy podnoszące bezpieczeństwo automatyki: lampę ostrzegawczą i jedną bądź dwie linie fotokomórek.

• dzięki zastosowaniu opatentowanego układu wewnętrznych komponentów i mniejszej ilości części ruchomych gwarantuje cichą pracę i niezawodność.
• wyposażony w wygodny mechanizm odblokowania awaryjnego w przypadku braku zasilania mechaniczny, który umożliwia otwieranie i zamykanie bramy w trybie ręcznym w przypadku braku prądu elektrycznego lub nieprawidłowego funkcjonowania bramy.
• amperometryczny system wykrywania przeszkody - służy do wykrywania ewentualnych przeszkód, które mogą wystąpić podczas normalnego ruchu bramy. Dzięki tej funkcji, w chwili napotkania na przeszkodę, napęd zatrzymuje bramę i zmienia kierunek jej ruchu.
• funkcja płynnego zwolnienia podczas zamykania i łagodnego startu – polega na zmniejszeniu prędkości tak, aby uniknąć silnego szarpnięcia w momencie otwierania lub zamykania bramy. Dzięki temu brama pracuje płynnie i nie hałasuje podczas pracy.
• funkcja fototest – przed każdym ruchem bramy centrala automatycznie sprawdza, czy fotokomórki są sprawne i gdy wszystko działa jak należy, brama zostaje wprawiona w ruch.
• funkcja furtki, czyli częściowego otwarcia bramy lub jednego skrzydła – dzięki niej gdy idziesz pieszo lub jedziesz rowerem nie musisz czekać, aż brama całkowicie się otworzy i zamknie.
• napęd samohamowny - oznacza, że brama blokuje się mechanicznie po zatrzymaniu pracy silnika. Dzięki temu nie ma konieczności dodatkowego mechanicznego ryglowania bramy przy użyciu zamka, ani nie jest możliwe jej ręczne otwarcie.
• centrala współpracująca z siłownikami jest przystosowana do zasilania pobieranego z akumulatora awaryjnego (PS124), który zapewnia awaryjne zasilanie - dzięki temu siłowniki otworzą i zamkną bramę nawet w przypadku przerwy w dopływie prądu.

OPIS PRODUKTU

• Niezawodny i cichy: dzięki zastosowaniu opatentowanego układu wewnętrznych komponentów i mniejszej ilości ruchomych części
• Łatwy w instalacji: po zamontowaniu siłowników łatwy dostęp do połączeń elektrycznych
• Wbudowane ograniczniki krańcowe na otwarciu
• Przeciążeniowy system wykrywania przeszkody,
• Możliwość podłączenia listwy rezystancyjnej 8,2 kΩ,
• Programowany czas pauzy
• Częściowe otwarcie bramy (funkcja furtki)
• Zwolnienie podczas zamykania i łagodny start przy otwieraniu.
• Możliwość obsługi elektrozamka.
• Ponadto dzięki akumulatorowi awaryjnemu PS124 (opcja), siłowniki otworzą i zamkną bramę, nawet w przypadku braku zasilania.

Centrala sterująca MC424LR10

Centrala MC424LR10 przeznaczona jest do automatyzacji skrzydłowych bram wjazdowych za pomocą siłowników Nice Wingo 24V. Bogaty zestaw funkcji i parametrów centrali pozwala zaspokoić wymagania większości użytkowników:

• Wbudowany multisystemowy radioodbiornik pilotów zdalnego sterowania
• Obsługa kodowania: FLO, FLOR, SMILO oraz OPERA (jednocześnie)
• Możliwość rozbudowy pamięci radiowej poprzez złącze SM
• Spójna logika programowania z centralami BLUEBUS
• Autodiagnostyka błędów na lampie sygnalizacyjnej
• Dwupoziomowy etap programowania
• Możliwość podłączenia programatora O-VIEW przez interfejs IBT4N
• Zintegrowany transformator zasilający
• Miejsce na akumulator PS124
• Klasa szczelności obudowy IP54
• Pamięć do 100 pilotów
• Współpraca z systemem Solemyo (paneli słonecznych)

AKCESORIA DOŁĄCZONE DO ZESTAWU

Oferujemy montaż!

Oferujemy montaż automatyki przez wykwalifikowane ekipy montażowe w 40 lokalizacjach w Polsce! Sprawdź adresy naszych oddziałów.

SPECYFIKACJA TECHNICZNA

• Zasilanie/zasilanie silnika [V]: 230/24
• Moc znamionowa pobierana przez jeden silnik [W]: 50
• Pobór prądu jednego silnika znamionowy [A]: 2
• Stopień ochrony [IP]: 44
• Prędkość liniowa nominalna [m/s]: 0,012
• Temperatura pracy [°C]: -20 - +50
• Intensywność pracy [cykli/dobę]: 30
• Ciężar jednego siłownika [kg]: 6
• Ciężar maksymalny skrzydła [kg]: 400
• Długość maksymalna skrzydła [m]: 3,5
• Wymiary [mm]: 920x98x95
• Skok [mm]: 470
• Siła uciągu max. [N]: 1500
• Typ słupka: 1,2
• Prędkość liniowa bez obciążenia [m/s]: 0,016
