Sas Spark 23Kw Lewy

KOCIOŁ SPARK 23 kW LEWY TECH 2 na paliwo stałe

CHARAKTERYSTYKA PRODUKTU:

• Kocioł klasy 5 (najwyższa) wg normy PN-EN 303-5:2012
• Certyfikat EcoDesign
• Możliwość udziału w programach dofinansowania zakupu kotła
• Wysoka sprawność oraz efektywność procesu spalania
• Niewielkie wymiary (szczególnie wysokość) idealne rozwiązanie w małej kotłowni
• Palenie automatyczne: retorta do spalania eko-groszku
• Funkcjonalny i prosty w obsłudze sterownik TECH ST-580 (sterowanie zaworem mieszającym oraz czterema pompami obiegowymi)
• Wymiennik ciepła z poziomym i pionowym układem kaset (łatwe czyszczenie)
• Elementy kotła wykonane ze stali nierdzewnej
• Elementy ceramiczne - ograniczają emisję pyłów oraz zwiększają sprawność kotła
• Izolacja otworów rewizyjnych i nowatorska konstrukcja drzwiczek ograniczająca straty ciepła (rozwiązanie konstrukcyjne otworów rewizyjnych objęte jest Prawem Ochronnym Nr 68867 nadanym przez Urząd Patentowy RP)
• Zasobnik z obniżoną wysokością załadunku (skośna klapa), system wyrównywania ciśnienia w koszu i czujnik otwarcia klapy (hallotron)
• Ogranicznik temperatury bezpieczeństwa STB

DANE TECHNICZNE:

• Rodzaj: kocioł z automatycznym podawaniem paliwa
• Rodzaj spalania: podawanie paliwa za pomocą podajnika ślimakowego napędzanego motoreduktorem
• Materiał wymiennika: stal kotłowa P265GH o gr. 6 mm, elementy kotła stal nierdzewna 1.4301
• Paliwo: węgiel kamienny typ 31.2 sortyment groszek o granulacji 5-25 mm (eko-groszek)
• Nominalna moc cieplna (Typ kotła): 23 kW
• Zakres mocy: 6,2÷23,1 kW
• Klasa efektywności energetycznej: B
• Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin: klasa 5 (najwyższa)
• Zużycie paliwa: 1,6 kg/h
• Pojemność zasobnika paliwa: 195 dm3, ~145 kg
• Pojemność wodna kotła: 93 l
• Masa kotła (bez wody): 550 kg
• Wymagany minimalny ciąg spalin: ~0,25 mbar
• Pobór mocy: do 180 W
• Wymiary podstawowe kotła (gł. x szer. x wys. x wys. do czopucha): 1170 x 1190 x 1330 x 850 mm
• Przekrój czopucha (średnica zew.): Ø 180 mm
• Gwint wewnętrzny króćca (zasilanie/powrót): G 1 1/2"
• Minimalna wysokość komina: 7 m
• Minimalny przekrój przewodu kominowego: 20 x 20 cm, Ø 220 mm
• Wielkość powierzchni ogrzewane: 190÷250 m2

Wyposażenie: sterownik (ST-580), wentylator, retorta, panele ceramiczne, deflektor spalin, termometr, szuflada popielnicowa, zasobnik paliwa z systemem wyrównywania ciśnienia i czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB, komplet stopek regulacyjnych

FUNKCJE REALIZOWANE PRZEZ STEROWNIK TECH ST-580:

FUKCJE STANDARD:

• Obsługa pomp (c.o., c.w.u., dodatkowa 1, dodatkowa 2)
• Obsługa zaworu mieszającego
• Czujnik temperatury spalin
• Czujnik pogodowy

FUNKCJE DODATKOWE:

• Możliwość aktualizacji oprogramowania przez port USB
• Moduł sterujący ST-431N, i-1, i-1 m do dodatkowego zaworu mieszającego
• Moduł Ethernet ST-505 lub WiFi RS (aplikacja emodul.pl)
• Moduł ST-65 GSM

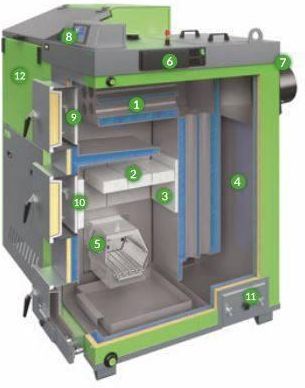

LEGENDA DO RYSUNKU TECHNICZNEGO:

1 - Płomieniówki (rury) wymiennika ciepła
2 - Półki ceramiczne
3 - Panele ceramiczne
4 - Wymiennik ze stali kotłowej 16Mo3 o gr. 8 mm
5 - Samoczyszczący palnik peletowy SAS MULTI FLAME wyposażony w fotokomórkę (czujnik ognia) oraz system kontroli przepływu powietrza (Air Flow Control)
6 - Listwa zasilająca: sterowanie czterema pompami, sterowanie dwoma zaworami mieszającymi, ogranicznik temperatury bezpieczeństwa STB, możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet
7 - Czopuch z przepustnicą i czujnikiem temperatury spalin
8 - Wielofunkcyjny sterownik TECH ST-580 (kolorowy dotykowy wyświetlacz)
9 - Przegroda zabezpieczająca
10 - Przegroda izolacyjna ograniczająca straty ciepła
11 - Wyczystka boczna
12 - Zasobnik opału z czujnikiem otwarcia klapy
