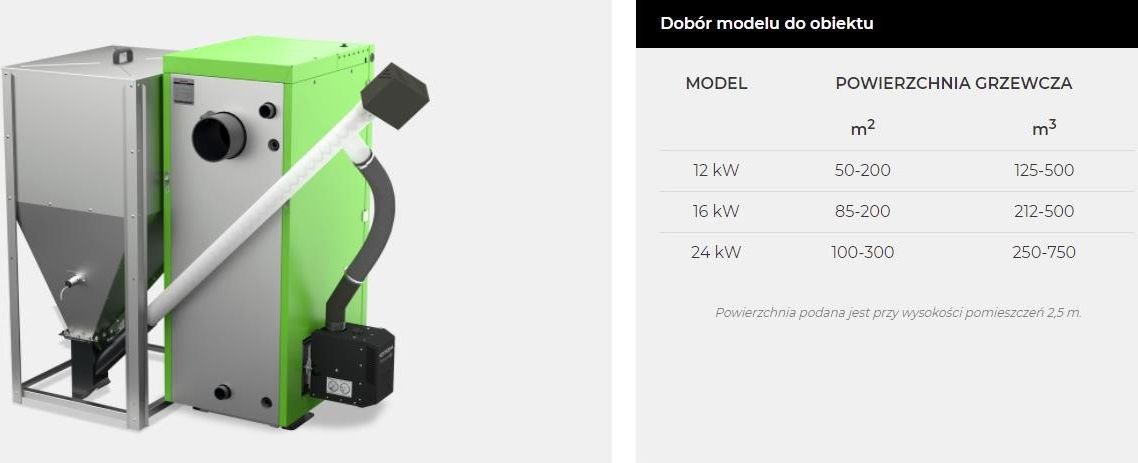

Kostrzewa Twin Bio 12kW

Pobierz rysunek techniczny .pdf

DUŻY ZBIORNIK
Wieloletnie doświadczenie w produkcji kotłów zaowocowało powstaniem kotła TWIN BIO NE. Dedykowany domostwom z większą kotłownią, mieszczącą kocioł ze zbiornikiem o poj. 290 l. W wyposażeniu niestandardowym istnieje możliwość wymiany zbiornika nawet do 1386l (1 tona peletu). Kocioł przystosowany jest do ekonomicznego spalania ekologicznej biomasy w postaci peletu lub mieszanki peletu i owsa.

PROSTOTA I WYGODA
System OMS umożliwia monitorowanie poziomu paliwa w zbiorniku oraz popiołu w popielniku. Domownicy z dużym wyprzedzeniem są informowani o konieczności zasypania paliwa oraz oczyszczenia popielnika. OMS - wynalazek chroniony patentem dostępny wyłącznie w naszych urządzeniach.

NISKIE ZUŻYCIE PALIWA
Z Twin Bio NE ograniczysz zużycie opału. Pozwala na to m. in. wyjątkowa konstrukcja urządzenia z zastosowaniem specjalnych wkładów ceramicznych, które podnoszą sprawność powyżej 90 %.

SOLIDNY PRODUKT
Produkujemy kotły na długie lata. Jest to możliwe m.in. dzięki zastosowaniu wysokiej jakości solidnie łączonej stali oraz najlepszych podzespołów. Trwałość konstrukcji sprawdzamy, poddając kotły ciśnieniu min. 4 barów, czym rzadko mogą wykazać się inni producenci.

BEZPIECZEŃSTWO SERWISOWE
Stworzyliśmy rozbudowaną sieć serwisową. Obecnie ponad 200 wykwalifikowanych serwisantów świadczy usługi gwarancyjne i pogwarancyjne w Polsce oraz poza jej granicami.

MODUŁ INTERNET
Wszystkie funkcje urządzenia i systemu grzewczego budynku można nadzorować przez komputer lub smartfon (opcja).

KOMPLETNE ŹRÓDŁO CIEPŁA
Dobry kocioł to nie wszystko. Zapewniamy kompleksowe rozwiązania dla całej kotłowni, a nawet systemu grzewczego w obiekcie. Proponujemy nowoczesne rozwiązania z zakresu: magazynowania peletu, pneumatycznego podawania paliwa, automatyki kaskadowej, sterowania pogodowego całą instalacją c.o., sterowania c.w.u. i buforami, ochrony powrotu, czujników paliwa i popiołu, współpracy z pompą ciepła, a także kolektorami słonecznymi i kotłem gazowym.

PALNIK PLATINUM BIO

Ciche i zużywające niewiele energii elektrycznej urządzenie przy bardzo małych wymiarach zewnętrznych.

Automatyczny start palnika, automatyczna modulacja palnika Fuzzy Logic 2. generacji, kontrola płomienia za pomocą fotokomórki, niska bezwładność cieplną podczas startu i zatrzymania, niski pobór energii elektrycznej, kontrola temperatury pracy palnika – zapewnia bezpieczeństwo na najwyższym poziomie, 3 fazy rozpalania paliwa eliminują wybuchy gazów podczas rozpalania, funkcja AUTOSTART po zaniku napięcia – zapamiętywanie ostatnich ustawień, rozdział powietrza na pierwotne i wtórne – obniżyło emisję CO do poziomu emisji z palników gazowych i olejowych, funkcja autoczyszczenia , automatycznie usuwa osad z rusztu palnika – funkcja nie występuję w palnikach zsypowych grawitacyjnych, owies – konstrukcja palnika umożliwia spalanie owsa, wkład ceramiczny -zmniejsza emisyjności i zwiększa sprawność.

OMS (operating monitoring system)

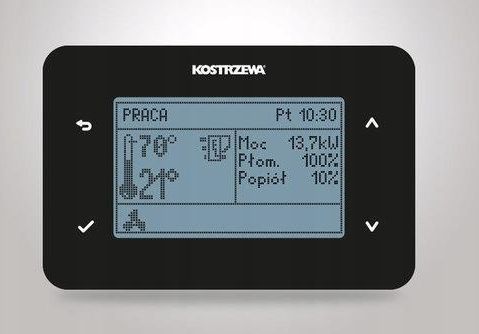

System nadzoru i obsługi kotła na paliwa stałe. Aby obsługa kotła była jeszcze bardziej wygodna i komfortowa urządzenie zostało wyposażone w system kontrolujący ilość paliwa w zbiorniku, a także ilość popiołu w popielniku. Dotychczas kotły na rynku nie były wyposażane w takie systemy i w gestii użytkownika było pamiętanie o zasypaniu zbiornika i wybraniu popiołu. System skonstruowany przez KOSTRZEWA mierzy i informuje z dużym wyprzedzeniem użytkownika o planowanych działaniach (czyli o zasypie paliwa i oczyszczeniu popielnika). Informacje są wyświetlane w postaci monitu na ekranie regulatora kotła i regulatora pokojowego . Rozwiązanie zastrzeżone w Urzędzie patentowym RP.

AUTOMATYKA PLATINUM BIO ecoMAX 860P - Simple

Urządzenie wykonane w zaawansowej technologii, które kontroluje proces spalania w kotle i palniku peletowym.

AUTOMATYKA STERUJE:
podajnikiem paliwa ze zbiornika, podajnikiem palnika, wentylatorem ciśnieniowym, zapalarką, pompą c.o., pompą c.w.u., czujnikiem poziomu paliwa, pompą kotłową/bufora, mieszaczem obwodu grzewczego - moduł B (opcja), pompą cyrkulacyjną - moduł B (opcja), buforem - moduł B (opcja), dodatkowymi dwoma zaworami mieszającymi - moduł B (opcja), dodatkowymi dwoma zaworami mieszającymi - moduł C (opcja).

WYPOSAŻENIE OPCJONALNE:
czujnik temperatury zewnętrznej, czujnik c.o., czujnik c.w.u., kolorowy panel pokojowy ecoSTER TOUCH z funkcją zdalnego sterowania kotła, termostat pokojowy programowalny tygodniowy bezprzewodowy, termostat pokojowy programowalny tygodniowy przewodowy, czujnik temperatury z regulacją, zestaw sondy lambda EcoLAMBDA, dodatkowy moduł rozszerzeniowy (B,C), moduł internetowy EcoNET.

Dane techniczne

12 kW 16 kW 24 kW
Ciąg kominowy mbar 0,15-0,25 0,15-0,25 0,15-0,25
Pojemność wodna l 44 58 65
Maksymalne ciśnienie robocze bar 2 2 2
Ciśnienie testu bar 4 4 4
Temperatura spalin dla mocy nominalnej °C 107,8 113 136,2
Temperatura spalin dla mocy minimalnej °C 72,5 78,5 81,8
Strumień masy spalin dla mocy nominalnej kg/s 0,00922 0,0097 0,0137
Strumień masy spalin dla mocy minimalnej kg/s 0,00431 0,0048 0,0068
Średnica czopucha mm 127 159 159
Opory przepływu dla 10 K mbar 12 1,7 3,8
Opory przepływu dla 20 K mbar 4 0,5 1,1
Nominalna moc cieplna kotła wodnego kW 11,7 14 21
Zakres mocy cieplnej kW 3-11,7 4,8-16 7-24
Sprawność dla mocy nominalnej % 90,2 90,8 90,4
Sprawność dla mocy minimalnej % 89,7 b.d. b.d.
Klasa kotła wg EN 303-5:2012 5 5 5
Okres spalania dla mocy nominalnej
(wartość opałowa paliwa: 17 280 kJ/kg) h 66 72 48
Zakres ustawień regulatora temperatury °C 50-80 50-80 50-80
Minimalna temperatura wody na powrocie °C 45 45 45
Rodzaj paliwa Klasa Granulat z trocin (pellets wykonany zgodnie z EN 303-5:2012 / PN- EN ISO 17225-2 klasa C1 / A1)
Paliwo testowe użyte w procesie certyfikacji - A1.
Może również spalać mieszankę pelet A1/owies.
Pojemność zbiornika paliwa l 290 290 290
Wymiary otworu zasypowego mm 340x211 340x211 440x211
Zasilanie V / Hz / A 230 / 50 / 2 230 / 50 / 2 230 / 50 / 2
Pobór mocy elektrycznej dla mocy nominalnej W 90 82 128
Pobór mocy elektrycznej dla mocy minimalnej W 30 23 27
Pobór mocy elektrycznej w trybie STANDBY W 2 2 2
Maksymalny pobór mocy elektrycznej W 490 492 492
Maksymalne natężenie dźwięku dB 52 52 52
