TECH LISTWA DO STEROWANIA OGRZEWANIA PRZEWODOWO-BEZPRZEWODOWA L-4X WIFI (8 SEKCJI)

L-4 WiFi

Bezprzewodowo - przewodowy sterownik siłowników termostatycznych (8 stref) z wbudowanym modułem WiFi

Funkcje sterownika:• możliwość sterowania 8 strefami:- 4 strefy podłogowe z wyj. napięciowym sterowane przez 4 czujniki przewodowe C-7p lub przez bezprzewodowe czujniki C-mini, C-8r lub regulatory R-8b, R-8z,- 4 strefy grzejnikowe sterowane przez bezprzewodowe czujniki C-mini, C-8r lub regulatory R-8b, R-8z,• styk beznapięciowy (do sterowania dodatkowym urządzeniem grzewczym lub pompą)• możliwość sterowania instalacją poprzez Internet przez aplikację eModul (wbudowany moduł WiFi)- do każdej strefy istnieje możliwość podpięcia do 6 bezprzewodowych siłowników STT-868 lub STT-869,• możliwość podłączenia 4 przewodowych lub 8 bezprzewodowych czujników podłogi• możliwość podłączenia do 8 modułów bezprzewodowych MW-1 lub MW-1 230V sterowanych strefowo wg. temperatury lub tygodniowo (np. do obsługi siłowników termoelektrycznych w strefach od 5-8 lub pompy czy styku do kotła)• możliwość aktualizacji oprogramowania przez port USB

TECH

L-4 X WiFi

Dlaczego L-4X WiFi?

• Racjonalne sterowanie energią cieplną
• Pełne dopasowanie do potrzeb i codziennych aktywności
• Możliwość komunikacji przewodowej lub bezprzewodowej między urządzeniami
• Nowa przewodowa komunikacja z urządzeniami dedykowanymi TECH SBUS
• Wbudowany moduł WiFi
• Możliwość zdalnego sterowania przez aplikację eModul
• Możliwość kontrolowania pracy systemu ogrzewania podłogowego, jak i grzejnikowego
• Funkcja grzania/chłodzenia

Małe urządzenie duże możliwości

• Obsługa 8 stref grzejnikowych lub 4 stref grzejnikowych i 4 stref podłogowych

(wbudowane 4 wyjścia przekaźnikowe napięciowe)

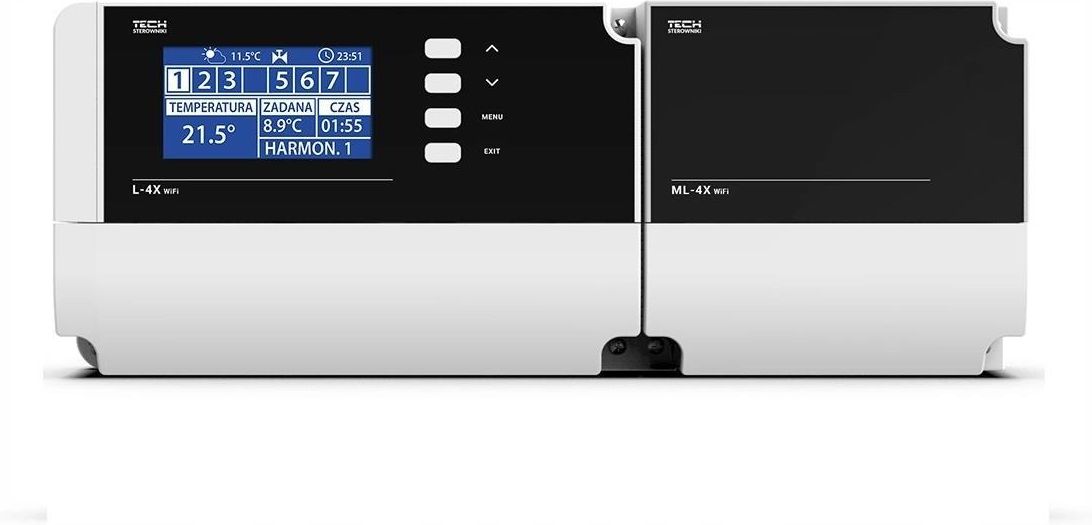

• Obsługa 8 stref podłogowych przy podłaczeniu modułu rozszerzeń ML-4X WiFi (dodatkowe 4 wyjścia przekaźnikowe napięciowe)

• obsługa 8 stref przy pomocy dedykowanych przewodowych regulatorów lub bezprzewodowych systemowych regulatorów lub czujników temperatury

• obsługa 4 stref przy pomocy przewodowych czujników temperatury C-7p

• obsługa czujnika temperatury podłogowej C-8f

• obsługa czujnika zewnętrznego C-8zr i sterowanie pogodowe

• jedno wyjście 230V na pompę, jeden styk beznapięciowy (np. do sterowania urządzeniem grzewczym)

• komunikacja z urządzeniami dedykowanymi za pomocą protokołu TECH SBUS

• możliwość sterowania bezprzewodowymi siłownikami G-X/STT-869 (max. 6 szt. na strefę)

• w każdej ze stref istnieje możliwość zainstalowania do 6 szt. bezprzewodowych czujników otwarcia okna C-2n

• możliwość połączenia 6 modułów wykonawczych MW-1 lub MW-1 230V

• możliwość podłączenia modułu zaworu i-1 lub i-1m

• wbudowany moduł WiFi

• możliwość sterowania instalacją poprzez Internet przez aplikację eModul

• funkcja grzanie/chłodzenie

• możliwość aktualizacji oprogramowania przez port USB

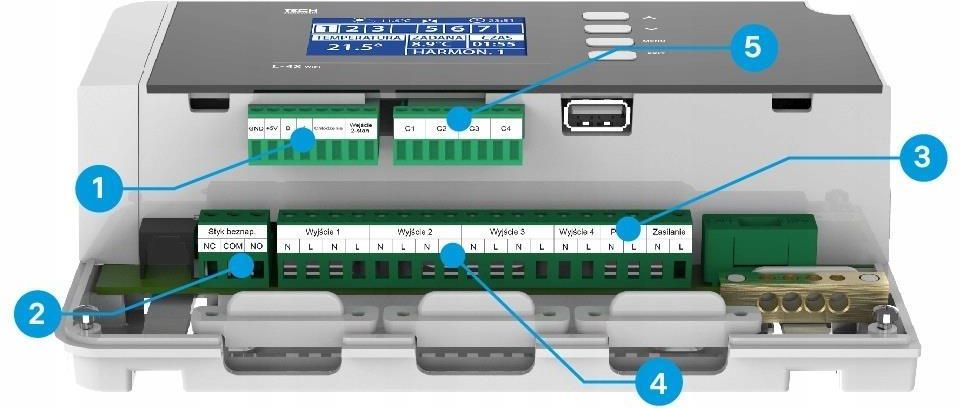

Co, gdzie, jak?

1. Regulatory przewodowe systemowe

   możliwość podłączenia 8szt.

2. Styk beznapięciowy

   załączanie urządzenia grzewczego

3. Styk napięciowy

   załączanie pompy obiegowej

4. Wyjścia napięciowe

   możliwość podłączenia do 25 szt. siłowników termoelektrycznych

5. Przewodowe czujniki temperatury

   możliwość podłączenia 4szt.

Tygodniowe harmonogramy pracy

Użytkownik w każdej strefie mam możliwość ustawienia 6 harmonogramów tygodniowych: 1-lokalnego, 5-globalnych.

Harmonogram lokalny – przypisany do jednej strefy.

Harmonogram globalny – te same nastawy temperatury we wszystkich strefach.

Oprócz harmonogramów użytkownik może ustawić stałą wartość temperatury zadanej lub taką, która będzie obowiązywać tylko w ściśle zdefiniowanym czasie.

Ogrzewanie mieszane podłogowe i grzejnikowe zarządzane online

Sterownik do ogrzewania podłogowego i grzejnikowego ma wbudowany specjalny moduł WiFi, który zapewnia wygodną, zdalną zmianę parametrów z poziomu aplikacji eModul. Na głównej stronie z kafelkami można kontrolować stan urządzeń pracujących w systemie i zmieniać ustawienia temperatury. Za pośrednictwem aplikacji można ustawić temperaturę dla danej strefy (stałą lub wskazać temperaturę ograniczoną czasowo). Dodatkowo dostępna jest opcja tworzenia tygodniowych harmonogramów pracy zarówno dla danej strefy, jak i dla dowolnej liczby stref.

Parametry produktu

Zasilanie230V 50Hz

Obciążenie wyjścia pompy0,5 A

Obciążenie wyjść 1 - 80,3 A

Styk beznapięciowy• / 1 A

Komunikacja

Przewodowa - 4 żyły TECH SBUS

Bezprzewodowa - TECH WTP 868 MHz

Wymiary sterownika [mm]183 x 120 x 53
