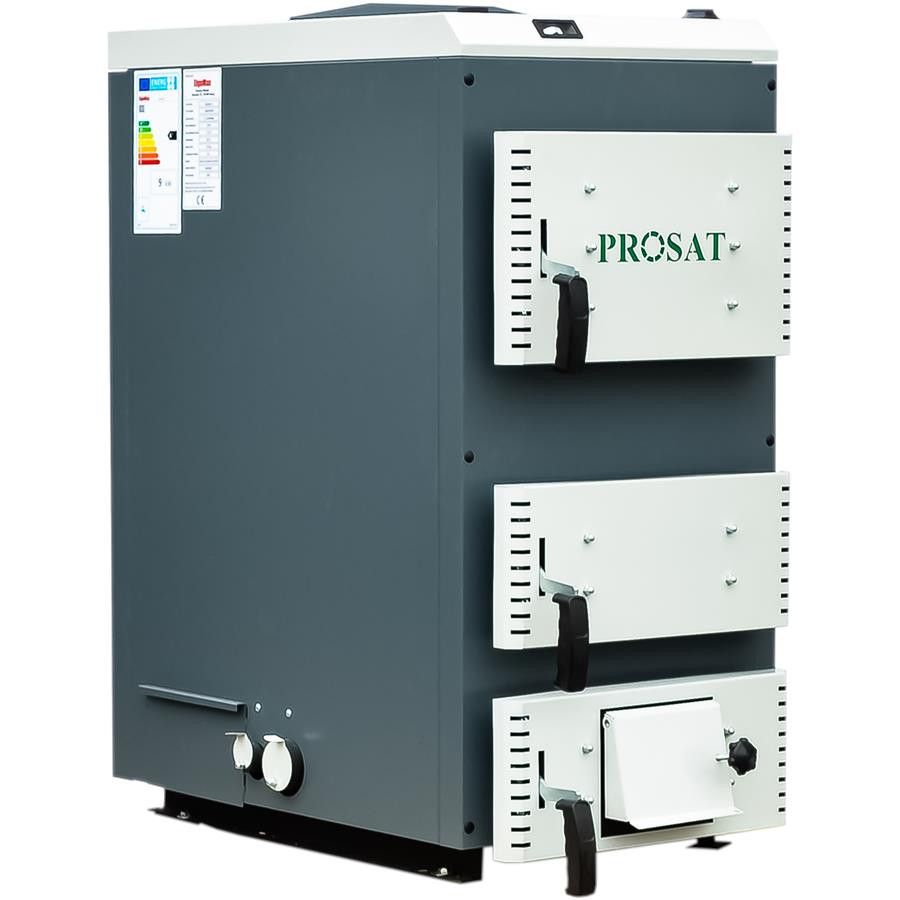

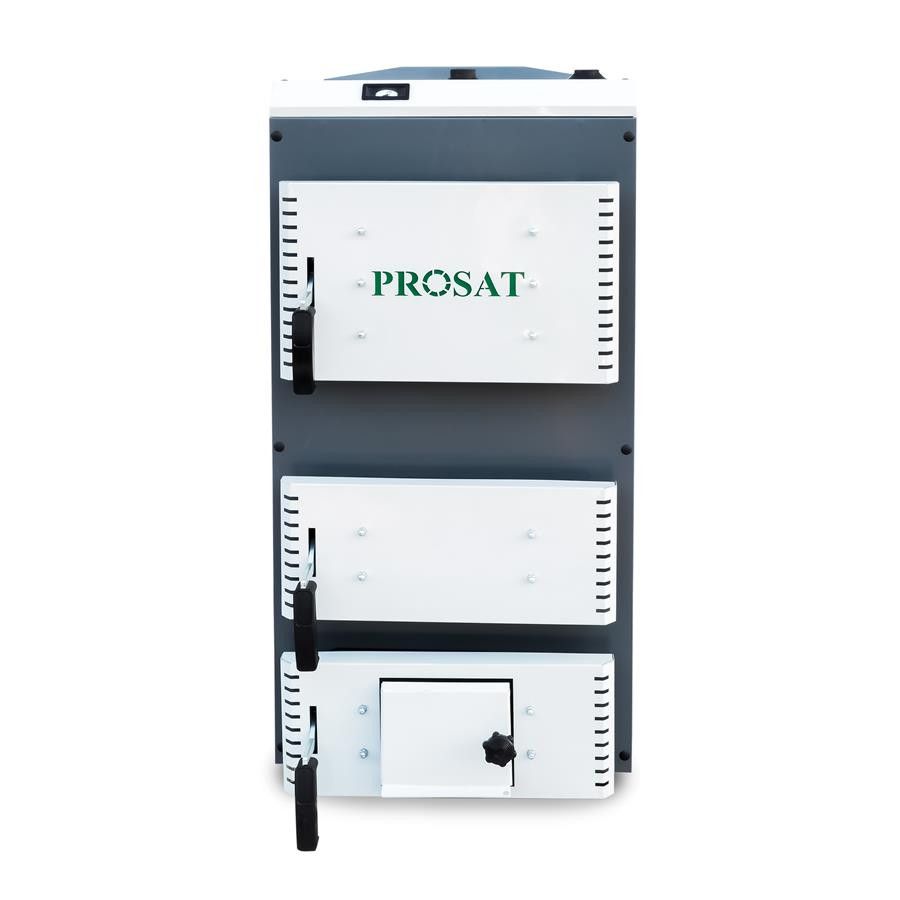

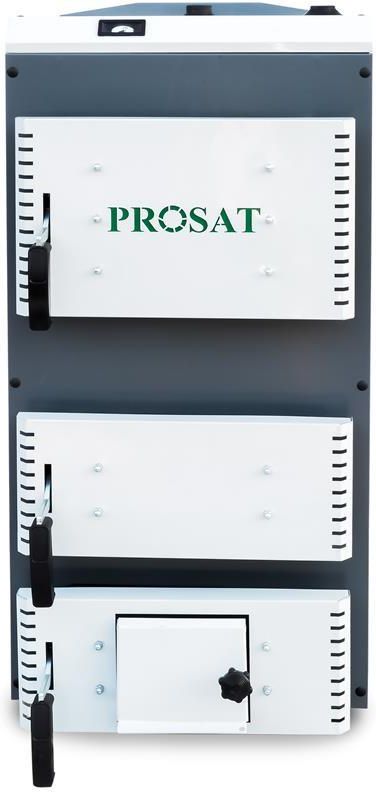

PROSAT DS BIO 15 Bez miarkownika

Kocioł PROSAT DS BIO to nowa generacja kotłów z ręcznym załadunkiem paliwa o nowoczesnej konstrukcji, przystosowany jest do spalania paliw stałych: polana drzewa liściastego, który jest kotłem zgazowującym. Kocioł posiada budowę, która ma wyszczególnione dwie osobne komory. W jednej komorze zachodzi proces odgazowania paliwa natomiast w drugiej komorze ceramicznej następuje proces spalanie gazów. Posiada dużą komorę załadowczą, która zapowiada zawieszaniu się opału, palnik metalowo-ceramiczny oraz wymiennik o pionowym układzie kanałów spalinowych, w których zamontowane są zawirowywacze spalin. Wyposażony jest również w przełącznik ciągu ułatwiający rozpalanie (krótki obieg spalin). Do komory spalania i dyszy ceramicznej doprowadzone jest powietrze z możliwością regulacji zarówno powietrza pierwotnego oraz wtórnego. W palniku znajduje się przegroda metalowa z doprowadzonym powietrzem wtórnym. Powietrze to odpowiada za dostarczenie tlenu do spalania w ceramicznym palniku wirowym.

Istnieje możliwość zamontowania kotła w układzie otwarty jak i zamkniętym po zamontowaniu odpowiednich zabezpieeczeń opisanych w instrukcji.

Budowa kotła:

1. Mufa miarkownika ciągu
2. Izolacja termiczna
3. Króciec zasilania
4. Wizjer płomienia
5. Dźwignia klapy skrótu spalin
6. Drzwiczki wyczystne

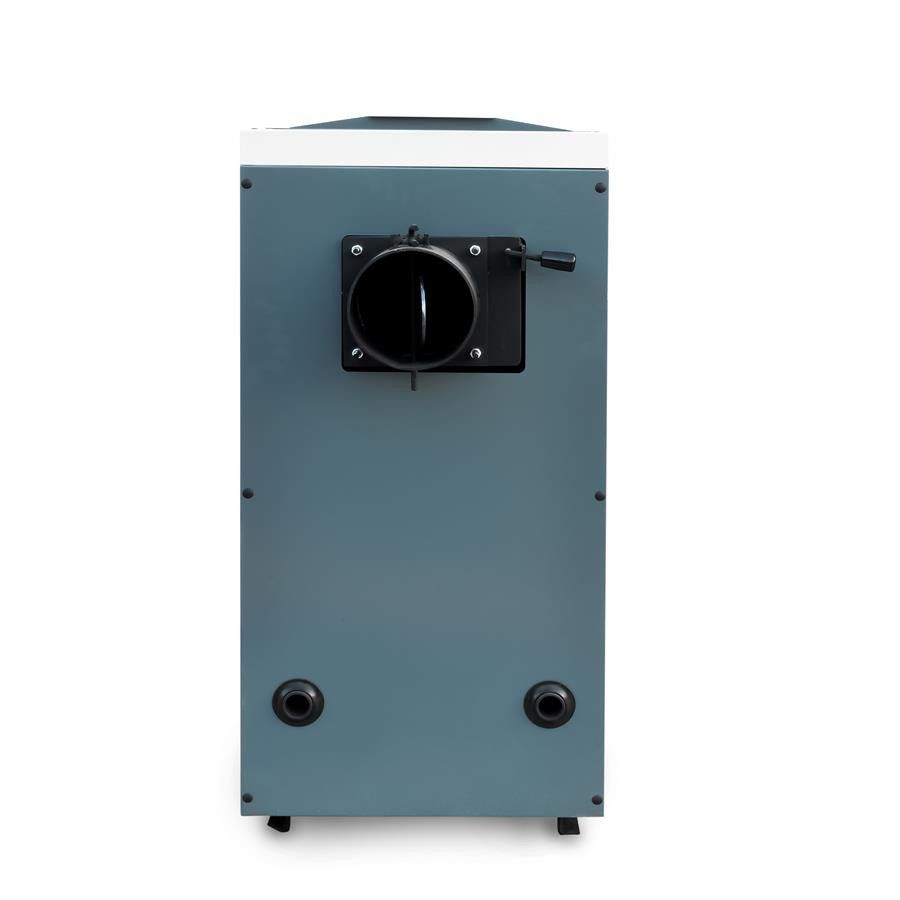

7. Czopuch
8. Drzwiczki zasypowe
9. Drzwiczki obsługowe
10. Drzwiczki popielnikowe
11. Przepustnica drzwiczek dolnych
12. Komora zasypowa
13. Ceramiczny palnik wirowy
14. Ruszt żeliwny paleniska
15. Komora popielnikowa

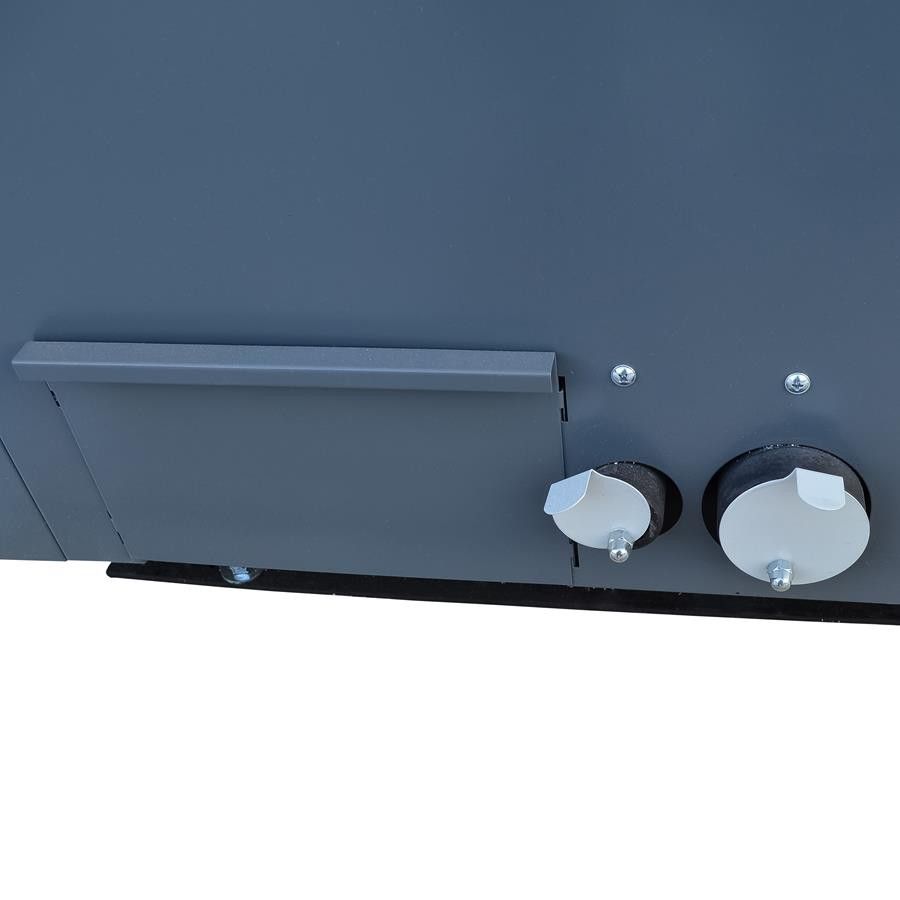

16. Przepustnica powietrza wtórnego przegrody stalowej
17. Przepustnica powietrza wtórnego palnika ceramicznego
18. Wyczystka dolna
19. Króciec powrotu
20. Zawirowywacz powietrza

Korpus kotła wykonany jest z stali o grubości 4 i 6 mm. Składa się z części popielnikowej, paleniskowej i konwekcyjnej.

Część popielnikowa znajduje się na dole kotła (pod rusztem) i stanowi komorę, w której gromadzi się popiół, wyposażony jest w szufladę, która ułatwia usuwanie popiołu wyjmując ją przez drzwiczki popielnikowe. W drzwiczkach tych zamontowana jest klapa powietrzna służąca do regulacji dopływu powietrza podstawowego do komory spalania.

Część paleniskowa od dołu ograniczona jest żeliwnym rusztem, na którym odbywa się proces spalania paliwa (zagazowywania). W tylnej części komory paleniskowej (spalania) umieszczona jest palnik ceramiczny składająca się z kilku kształtek ceramicznych. Elementy te mogą wymagać okresowej wymiany ze względu na duże obciążenie cieplne. Część paleniskowa zamykana jest drzwiczkami obsługowymi (zasypowymi) przez które następuje ręczny zasyp paliwa. W drzwiczkach zasypowych umieszczony jest otwór kontrolny ciągu kominowego.

Część konwekcyjna stanowi układ pionowych kanałów wodnych położonych na przemian z kanałami spalinowymi. W ostatnim kanale spalinowych umieszczone są zawirowywacze, które powodują zawirowanie przepływu spalin uzyskując ich wyhamowanie i intensyfikację wymiany ciepła. Kanał ten połączony jest z czopuchem który jest łącznikiem kotła z instalacją kominową. W górnej części konwekcyjnej znajdują drzwiczki wyczystne służące do do usuwania osadów sadzy.

Kocioł posiada gwintowane króćce: zasilania, powrotu i spustowy. W górnej części kotła umieszczono króćce wody zasilającej, a na dole z tyłu lub boku kotła króćce wody powrotnej i spustowy.

Izolacja termiczna wykonana jest z wełny mineralnej umieszczonej w kasetach z blach stalowych, lub obustronnie malowanych farbą proszkową. Izolacja zapobiega utracie ciepła i zapewnia bezpieczną temperaturę powierzchni zewnętrznej. Wszystkie drzwiczki są izolowane cieplnie płytami ceramicznymi, a miejsce styku drzwiczek z korpusem sznurem ceramicznym.

Dane Techniczne

Dane J.m. DS BIO 9 DS BIO 15 DS BIO 20
Nominalna moc cieplna [kW] 9 15 20
Stałopalność [h] 5
Powierzchnia grzewcza kotła [m2] 1,5 1,9 2,4
Pojemność wodna kotła [L] 63 70 80
Orientacyjna wielkość ogrzewanej powierzchni [m2] 120 160 220
Klasa kotła wg.PN-EN 303-5:2012 [-] ekoprojekt
Sprawność [%] 89
Pojemność komory zasypowej [kg] 14 20 25
Max temperatura zasilania [°C] 85
Min temperatura zasilania [°C] 55
Średnia temperatura spalin [°C] 145
Max temp. wody zasilającej zbiornik buforowy [°C] 85
Max. dopuszczalne ciśnienie robocze [MPa] 0,2
Ciśnienie próbne [MPa] 0,35
Wymagany ciąg spalin [mbar] 0,2 0,25
Sugerowana pojemność zbiornika buforowego [L] 450 700 1000
Przekrój komina min. [cm2] 250 400
Minimalna wysokość komina [m] 6
Średnica czopucha [mm] 160
Masa kotła [kg] 270 330 370
Średnica króćca zasilnia i powrotu [cal] 1 1 1/2
Średnica króćca spustowego [cal] 3/4"
Emisja hałasu [dB]
Wysokość [mm] 940 1050
Szerokość [mm] 480 550
Głębokość [mm] 800 870
