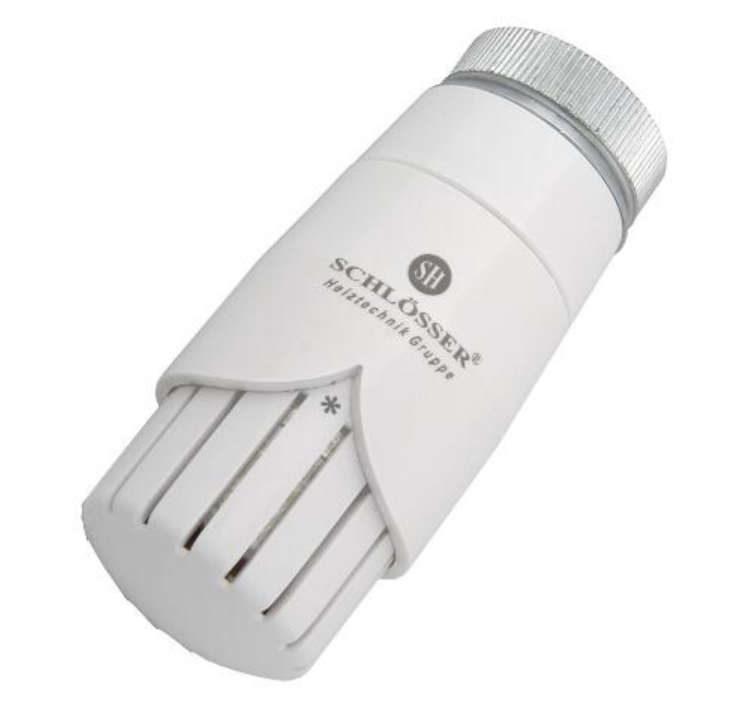

Schlosser Diamant Dr Biała 600100005
Głowica z gwintem przyłączeniowym M30x1,5 współpracuje z zaworami RTD-N Danfoss i z wkładkami zaworowymi z połączeniem typu RTD-N.
Głowice termostatyczne Serii Diamant przeznaczone są do instalacji na zaworach termostatycznych jak również na wkładkach zaworowych przeznaczonych do zabudowania w grzejnik dolnozasilany. W zestawie z zaworem termostatycznym lub wkładką zaworową regulują temperaturę w pomieszczeniu poprzez zmianę przepływu czynnika grzewczego przez grzejnik.
REGULACJA TEMPERATURY W POMIESZCZENIU
Pokrętłem nastawy temperatury nastawić żądaną temperaturę w pomieszczeniu – np. 20°C co odpowiada na skali nastaw cyfrze ”3”. Z uwagi na oddziaływanie temperatury grzejnika na czujnik głowicy oraz sposób zabudowy zaworu termostatycznego zachodzi konieczność korekty nastawy żądanej temperatury w pomieszczeniu. Jeżeli nie uzyskujemy zadanej temperatury, należy przestawić nastawę na wyższą cyfrę nastawy np. ”4”. Z uwagi na bezwładność cieplną pomieszczenia zmiany nastawy temperatury dokonywać w odstępach co kilka godzin.
BUDOWA I DZIAŁANIE GŁOWICY TERMOSTATYCZNEJ

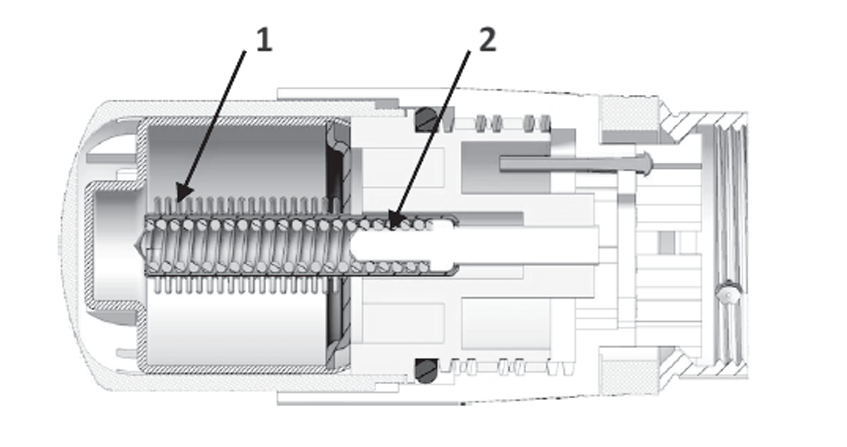

Czujnik cieczowy „1” przy wzroście temperatury w pomieszczeniu poprzez bezpiecznik „2” działa poprzez specjalny trzpień na grzybek zaworu termostatycznego powodując zmniejszenie przepływu czynnika grzewczego przez grzejnik, a w konsekwencji obniżenie temperatury w pomieszczeniu. Proces odwrotny zachodzi przy spadku temperatury w pomieszczeniu powodując zwiększenie przepływu czynnika grzewczego przez grzejnik, a tym samym wzrost temperatury w ogrzewanym pomieszczeniu. Pokrętło regulacyjne posiada nadrukowaną skalę nastaw, na podstawie której użytkownik ustawia żądaną temperaturęw pomieszczeniu. Poszczególne numery nastaw określają orientacyjną temperaturę nastawy, ponieważ na faktyczną temperaturę oddziałującą na czujnik głowicy mają znaczący wpływ warunki zabudowy głowicy termostatycznej w pomieszczeniu.
DANE TECHNICZNE:
- Maksymalna temperatura pracy 40°C
- Maksymalna temperatura przechowywania 50°C
- Histereza 0,2 K
- Czas zamknięcia 18min
- Wpływ różnicy ciśnień 0,3 K
- Wpływ temperatury czynnika grzewczego 0,3 K
- Minimalne obciążenie osiowe głowicy 40 N
- Obciążenie osiowe głowicy - robocze 40-80 N
- Maksymalne obciążenie osiowe głowicy 120 N
- Wysokość zamknięcia dla głowicy i zaworu: 11,5 mm i nastawy “3”, przy temperaturze otoczenia 22°C i obciążeniu osiowym głowicy 50 N
- Osadzenie głowicy na zaworze sześciokat S-19
ZABEZPIECZENIE GŁOWICY PRZED KRADZIEŻĄ

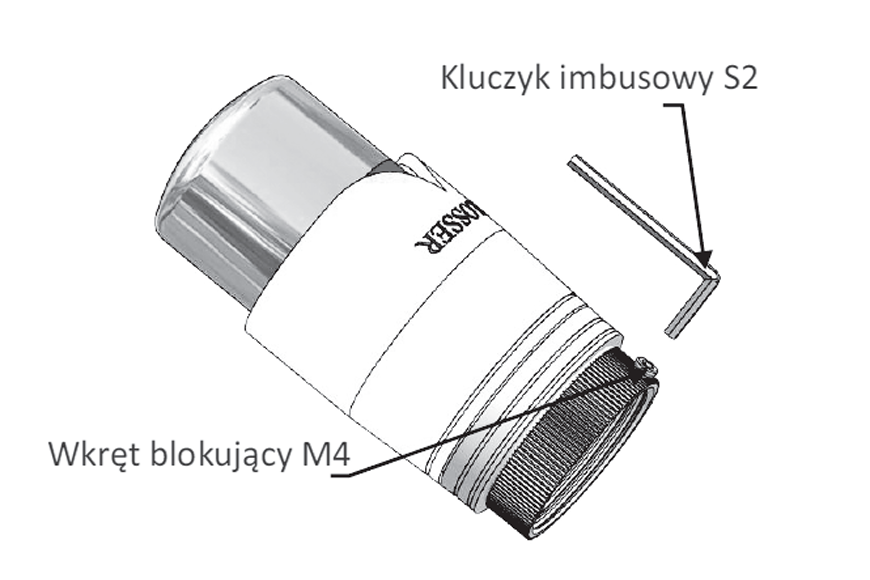

Zabezpieczenie głowicy przed niepożądanym odkręceniem z zaworu termostatycznego polega na blokowaniu nakrętki przyłączeniowej za pomocą wkrętu blokującego M4 używając kluczyka imbusowego S-2.
Podstawowe informacje |
|
|---|---|
| Marka | Schlosser |
| Rodzaj ?Rodzaj dotyczy podziału na głowice termostatyczne, zawory kątowe oraz proste, które różnią się konstrukcją i zastosowaniem. Głowica termostatyczna to element montowany na zaworze grzejnikowym, regulujący temperaturę w pomieszczeniu. Zawory kątowe i proste to różne warianty zaworów, z którymi można łączyć głowice termostatyczne. | Głowica |
| Kolor | Białe |
