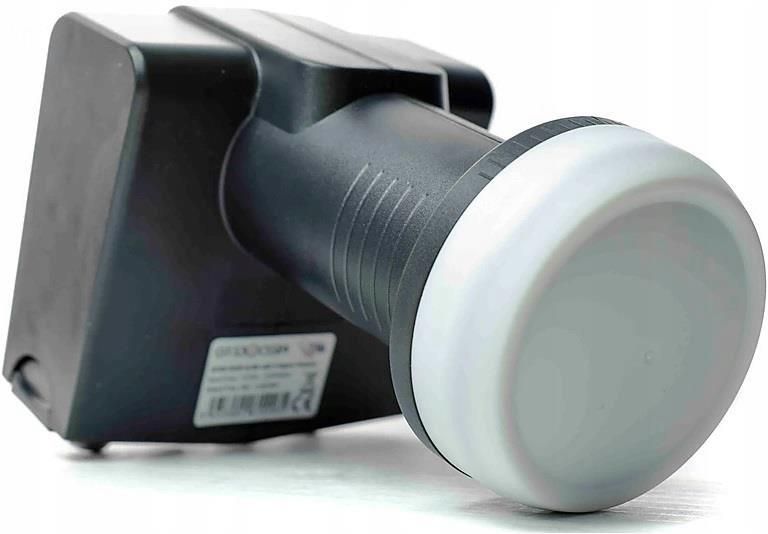

Konwerter Unicable II Scr 2xLNB Gt-sat GT-S2dCSS24

Konwerter UNICABLE II zaprogramowany pod polskie platformy: nc+ i Cyfrowy Polsat !!! Gotowy do działania !!!
Zaprogramowany pod następujace odbiorniki:
Cyfrowy Polsat:
- Technologia Unicable I/II (EN50494 + EN50607): Evobox PVR
- Tedchnologia I Unicable I (EN50494): Mini HD 2000, HD 3000, HD 5000, HD 5500s, HD 6000, HD 7000 PVR

NC+:
- Technologia Unicable I/II (EN50494 + EN50607): 4K UltraBOX
- Technologia I Unicable I (EN50494): mediaBOX+ (ADB ITI-3740SX), turboBOX+ (ADB ITI-5720SX), wifi PremiumBOX+ (ADB NCP-4740SF), BOX+ ADB ITI-2849/2850/2851S), PVR BOX+ (ITI-5800SX)

Ustawienia w odbiornikach:
- W odbiorniku Polsatu Evobox PVR możemy wybrać 3 sztywne niezarządzalne tryby pracy, pierwszy to tradycyjne ustawienia Unicable I zajmujemy wówczas kanały 1-4, drugie ustawienie to Evobox 1 zajumjemy kanały od 5 do 12, trzecie to ustawienie Evobox 2 zajmujemy wówczas kanały od 13 do 20. Musimy pamiętać że w jedej instalacji jedno kablowej aby kanały pracy nie nachodziły na siebie ! Przykład multiroom: dwa Evobox PVR jeden w ustawieniach 1 a drugi w 2! + np. dekodery kolejne w sumie 4 multiroom HD 6000

- W odbiorniku nc+ 4K UltraBOX nie ma żadnego problemu ponieważ odbiornik umożliwia pełne zarządzanie kanałami pracy i ich częstotliwościami które bez problemu mozemy edytować, wiec wybieramy tak naprawdę częstotliwości które chcemy lub dowolne wolne w instalacji max do 8 kanałów na dekoder.
Pozostałe modele odbiorników wspierają technologię Unicable I, więc możemy zainstalować 4 dekodery lub jeden z czterema kanałami pracy dla PVR!

- W jednej instalacji oczywiście mogą znajdować się i dekodery Polsatu i NC+, np. 4 zwykłe multiroom w standardzie Unicable I, Evobox PVR + 4K UltraBOX dzięki technologi Unicable I/II !!!
Konwenter LNB Unicable SCR GT-SAT GT-S2dCSS24 na jednoprzewodową (szeregową) transmisję sygnału do max. 24 odbiorników z oznaczeniem Unicable II w menu,
lnb posiada również trzy wyjścia standardowego sygnału satelitarnego dla trzech pozostałych odbiorników satelitarnych.

Technologia UNICABLE polega na sztywnej rezerwacji części pasma IF dla każdego z podłączonych tunerów satelitarnych.
Tuner wysyła żądania do konwertera dostępu do danego transpondera i otrzymuje sygnał na zarezerwowanej częstotliwości.
Warunkiem koniecznym do stosowania technologii UNICABLE jest implementacja jej w tunerze.

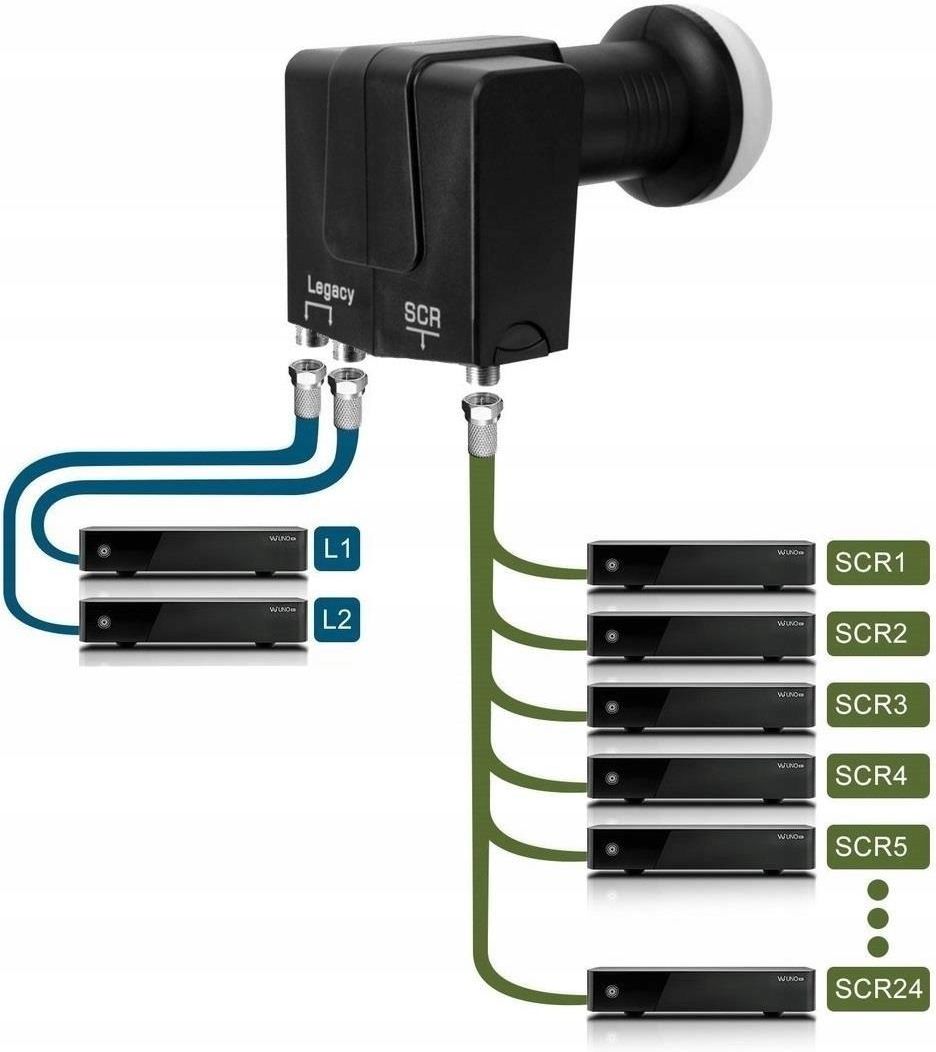

Prszykład pokazujący rozwiązanie instalacji:


Wykaz zaprogramowanych 24 częstotliwości w LNB dla odbiorników nc+ i Cyfrowego Polsatu:Unicable I EN50494
1 1210MHz (EN50494 + EN50607)
2 1420MHz (EN50494 + EN50607)
3 1680MHz (EN50494 + EN50607)
4 2040MHz (EN50494 + EN50607)
5 978MHz (EN50494 + EN50607)
6 1028MHz (EN50494 + EN50607)
7 1072MHz (EN50494 + EN50607)
8 1116MHz (EN50494 + EN50607)

Unicable II EN50607
9 1160MHz (EN50607)
10 1271MHz (EN50607)
11 1315MHz (EN50607)
12 1359MHz (EN50607)
13 1484MHz (EN50607)
14 1528MHz (EN50607)
15 1572MHz (EN50607)
16 1616MHz (EN50607)
17 2084MHz (EN50607)
18 2128MHz (EN50607)
19 1816MHz (EN50607)
20 1860MHz (EN50607)
21 1904MHz (EN50607)
22 1948MHz (EN50607)
23 1992MHz (EN50607)
24 1728MHz (EN50607)

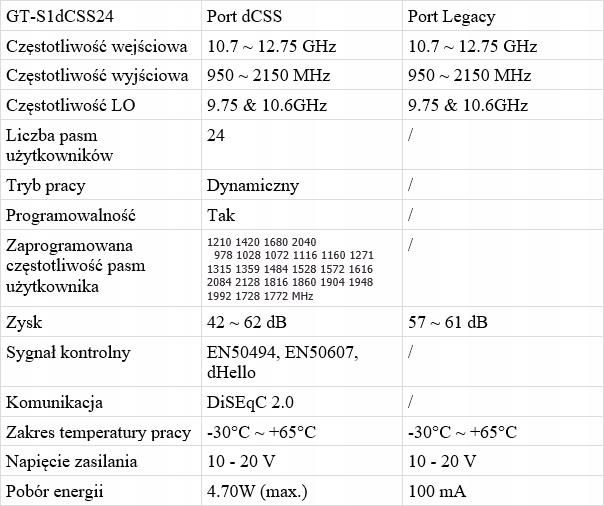

Cechy produktu:
- Model GT-S2dCSS24
- 1x wyjście SCR dla maksymalnie 24 odbiorników na jednym kablu koncentrycznym (musi być zgodne ze standardem SAT-SCR)
- 2x wyjście dla 2 standardowych odbiorników SAT (Multiroom)
- Tłumienność: 0,1 dB (typ)
- Zysk port Legacy: 57 - 61dB
- Wzmocnienie portu SAT-SCR: 42 - 62 dB
- Izolacja międzyprzewodowa:> 22dB
- Kontrola: DiSEqC 1.0
- Zakres temperatury: od -40 deg; C do + 65 deg; C
- Pobór mocy Legacy port: 100mA
- Zużycie energii port SAT-SCR: 300mA
- Średnica Ø 40mm
- Kompatybilny z HDTV i DVB-S2

Karta katalogowa:
http://dmtrade.pl/katalogi/GT-SAT/gt-s2dcss24/gt-s2dcss24.pdf
