NAWIEWNIK NAWIETRZAK OKIENNY VENTS PO 400 BIAŁY PO400WH

Nawiewnik (nawietrzak) okienny

VENTS PO 400 BIAŁY

GŁÓWNE CECHY:

✅ Zapobiega kumulacji wilgoci w pomieszczeniu i skraplaniu się pary na oknach

✅ Zapobiega powstawaniu przeciągów

✅ Łatwa obsługa

✅ Maksymalny dopływ powietrza - 20÷40 m3/h

✅ Stały i kontrolowany dopływ świeżego powietrza do pomieszczenia bez otwierania okien

✅ Ręczna regulacja wydajności i kierunku nawiewu

✅ Filtr chroniący przed kurzem i brudem

✅ Prosty montaż w górnej części ramy okiennej

✅ Wkręty mocujące w komplecie

✅ Renomowany producent - VENTS

UWAGA - WAŻNE: W komplecie nie ma instrukcji montażu oraz żadnego szablonu. Sposób montażu opisaliśmy na poniższej aukcji wraz z wymiarami otworów, które należy wykonać, aby zamontować nawiewnik. Nawietrzak jest fabrycznie zapakowany w woreczek foliowy, w komplecie znajdują się wkręty montażowe.

Organizacja wymiany powietrza w pomieszczeniu

W mieszkaniu, domu czy budynku wielopiętrowym możemy rozwiązać wentylację według następującego przykładu. Systemy wentylacji mechanicznej wywiewnej projektowane są z wentylatorami wywiewnymi (1), montowanymi w kuchniach i pomieszczeniach sanitarnych. Dopływ czystego powietrza do pomieszczeń „czystych” (sypialnia, pokój dzienny, pokój dziecka, pokój gościnny) zapewniają nawiewniki okienne (2). W procesie wymuszonego przepływu, powietrze świeże przechodzi z pomieszczeń „czystych” do pomieszczeń „brudnych” (kuchnia, łazienka, WC pralnia) skąd jest odprowadzane za pomocą wentylatora wywiewnego (1).

ZASTOSOWANIE

We współczesnym budownictwie na szczególną uwagę zasługuje kwestia sprawnej wymiany powietrza. Problemy związane z wentylacją, które pojawiają się z zastosowaniem szczelnej stolarki drzwiowej i okiennej, nie są możliwe do rozwiązania za pomocą starych sposobów, gdzie powietrze przedostawało się poprzez liczne nieszczelności w w/w stolarce. Regulacja dopływu świeżego powietrza przy nowych, praktycznie hermetycznych oknach, jest możliwa tylko przy zastosowaniu pasywnego urządzenia nawiewnego, jakim jest – nawiewnik okienny.

OPIS

Nawiewnik okienny PO 400 jest urządzeniem, które zapewnia stały i kontrolowany nawiew świeżego powietrza, do różnego typu pomieszczeń. Nawiewnik taki możemy stosować: w mieszkaniach, domkach jednorodzinnych, biurach i innych pomieszczeniach, montując go na ramie okiennej. Szczególnie przydatny jest w miejscach, gdzie istnieje ciągłe zapotrzebowanie na świeże powietrze. Nawiewnik praktycznie likwiduje konieczność otwierania okien, zapewniając przy tym stały i kontrolowany dopływ świeżego powietrza. Zapobiega on powstawaniu przeciągów, tłumi hałas dobiegający z ulicy oraz ogranicza nadmierne przechładzanie pomieszczeń w okresie zimowym.

Prawidłowo zamontowany nawiewnik okienny zapewnia przepływ powietrza w granicach 20÷40 m3/h.

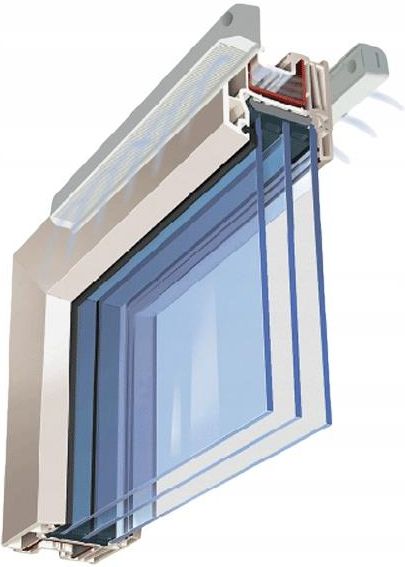

KONSTRUKCJA

✅ Daszek zewnętrzny - chroni przed przeniknięciem wody z zewnątrz, dodatkową zaletą jest wbudowana ochrona przed owadami.

✅ Filtr - chroni przed kurzem i brudem, dodatkowo zatrzymuje nadmierną wilgoć i zmniejsza hałas napływający z ulicy.

✅ Wewnętrzna kratka z regulacją - pozwala regulować przepływ i kierunek powietrza nawiewanego.

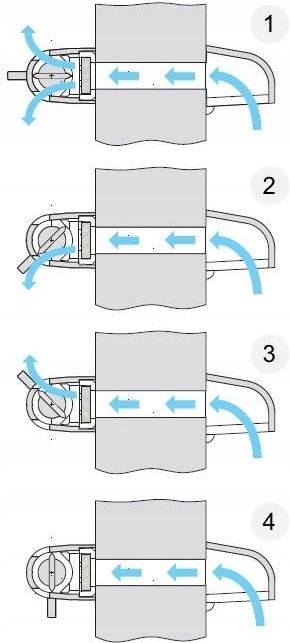

REGULACJA

Nawiewnik PO 400 wyróżnia regulacja strumienia powietrza, która pozwala kierować strumień świeżego powietrza w zależności od istniejących potrzeb.

1️⃣ Regulator w pozycji „otwarte (centralny)” - powietrze nawiewane doprowadzane jest do pomieszczenia we wszystkich kierunkach.

2️⃣ Regulator z pozycji „otwarte dół” - powietrze nawiewane doprowadzane jest do pomieszczenia tylko w kierunku na dół.

3️⃣ Regulator w pozycji „otwarte góra” - powietrze nawiewane doprowadzane jest do pomieszczenia tylko w kierunku w górę.

4️⃣ Regulator w pozycji „zamknięte” - dopływ powietrza zamknięty.

WYMIARY NAWIETRZAKA [mm]

MONTAŻ

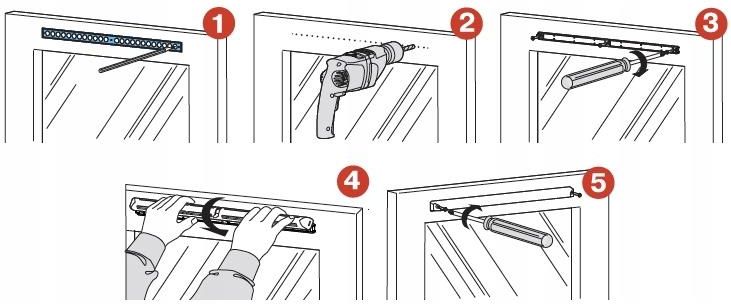

PO 400 montujemy w górnej części ramy okiennej w pięciu krokach:

1️⃣ Zaznaczamy otwory wentylacyjne i montażowe wg rysunku zamieszczonego poniżej.

2️⃣ Wykonujemy otwory przy pomocy wiertarki w wyznaczonych miejscach.

3️⃣ Za pomocą wkrętów znajdujących się w komplecie montujemy ramki montażowe z obu stron ramy okiennej.

4️⃣ Zakładamy wewnętrzną kratkę regulacyjną i zewnętrzny daszek nawietrzaka.

5️⃣ Przykręcamy obie maskownice (wewnętrzną i zewnętrzną) przy pomocy wkrętów.

ROZMIESZCZENIE OTWORÓW MONTAŻOWYCH [mm]
