Przetwornica Dc Podnosząca Napięcie 12-48V Atte

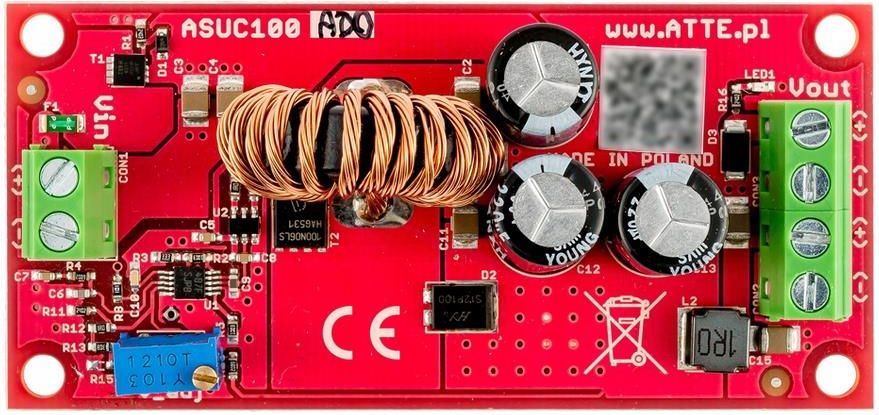

PRZETWORNICA DC/DC ATTE ASUC-100-AD0-OF

Najważniejsze cechy

• szeroki zakres napięcia zasilania
• możliwość precyzyjnej regulacji napięcia wyjściowego w szerokim zakresie
• niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
• duża moc wyjściowa przy niewielkich gabarytach modułu
• odporność na odwrotną polaryzację napięcia zasilania

Przeznaczenie

ASUC-100-AD0-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada precyzyjną regulację napięcia wyjściowego. Typowym zastosowanie mmodułu jest wytwarzanie napięcia zasilającego PoE48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Specyfikacja techniczna

• Napięcie wyjściowe: 12...48 VDC
• Moc wyjściowa: 120W @24V, 80W @12V
• Sprawność: 93% @Vin=12V, Pout=80W
• Zakres napięcia wejściowego: 10...30 VDC
• Prąd jałowy przetwornicy: 27mA @12V
• Sygnalizacja pracy LED1: obecność napięcia wyjściowego
• Montaż: Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
• Zakres temperatur pracy: -20...+40°C
• Wymiary: 40 x 83 x 27 mm
• Waga: 0,036kg
