Salus Przewodowy Regulator Temperatury Btrp230

Przewodowy, podtynkowy, cyfrowy regulator temperatury

tygodniowy, 230V, montaż do ramki 55x55

.

Regulator wykonany został w kolorze znanym jako biały alpejski. Według oryginalnej palety RAL jet to kolor 9010. Jest to kolor najbardziej dopasowany do większości ramek, które są montowane wraz regulatorem. Dla użytkownika oznacza to większy komfort w kwestii możliwości doboru dopasowanej kolorystycznie ramki.

Podstawowe właściwości:

• Montaż w ramce 55 x 55 mm
• Ciche przełączanie
• Funkcja PWM - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu
• Funkcja VP - chroni zawory termostatyczne przed zastaniem
• Programowanie pracy tygodniowe
• Funkcja NSB (redukcja nocna jako regulator nadrzędny - Master)
• Automatyczne przełączanie trybów GRZANIE / CHŁODZENIE poprzez styk CO
• Blokada trybu chłodzenia
• Ochrona przed zbyt wysoką / niską temperaturą
• 6 przedziałów czasowych na dobę
• 3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa
• Wejście na dodatkowy czujnik temperatury podłogi
• Grubość po montażu w puszce ściennej ø 60 mm - 13 mm
• Kompatybilny z KL08NSB lub KL06 (230 V)

Algorytm PWM

Sterowanie impulsowe PWM (Pulse-Width Modulation) jest stabilniejszym algorytmem sterującym niż najprostsza, dwupołożeniowa histereza, która nie gwarantuje precyzji działania.

PWM również jest mechanizmem dwupołożeniowym włącz / wyłącz, jednak posiada dodatkowy parametr na którym opiera swoje działanie – czas grzania. O czasie pracy urządzenia grzewczego decyduje różnica między temperaturą zadaną, a temperaturą aktualną. Sterownik na podstawie wzoru matematycznego oblicza na jak długo ogrzewanie musi się włączyć, żeby utrzymać temperaturę zadaną. Działanie to jest uwarunkowane ustaloną na etapie projektowania tabelą wzorów.

Algorytm PWM dzięki temu, że jako dodatkowy parametr posiada czas nagrzewania, jest często wybierany do sterowania ogrzewaniem podłogowym, które charakteryzuje się niską temperaturą powierzchni grzewczej oraz dużą bezwładnością cieplną.

Regulator może współpracować z innymi regulatorami pracującymi w oparciu o algorytm PWM (VS35, VS30, HTRP, HTRS, BTR, RT10).

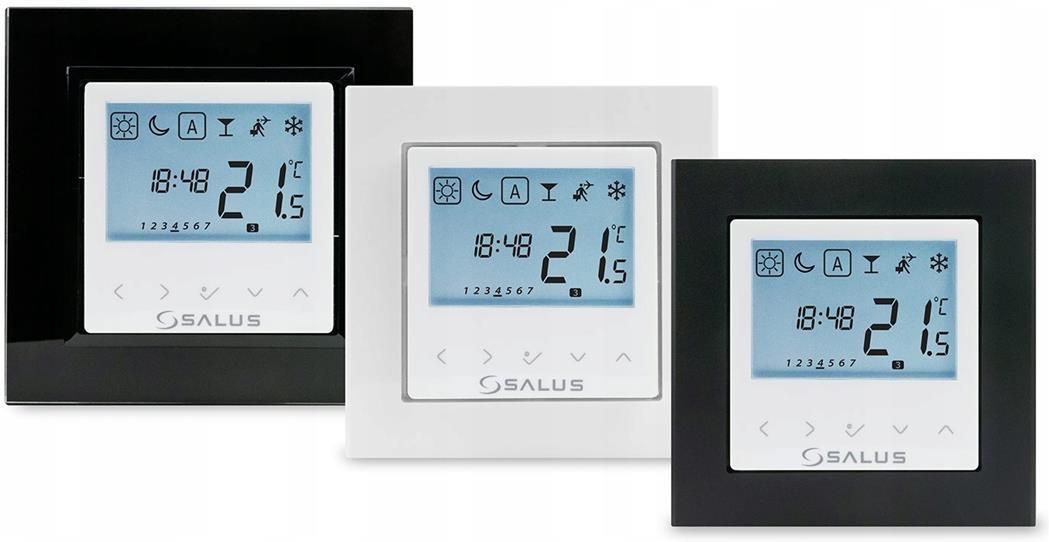

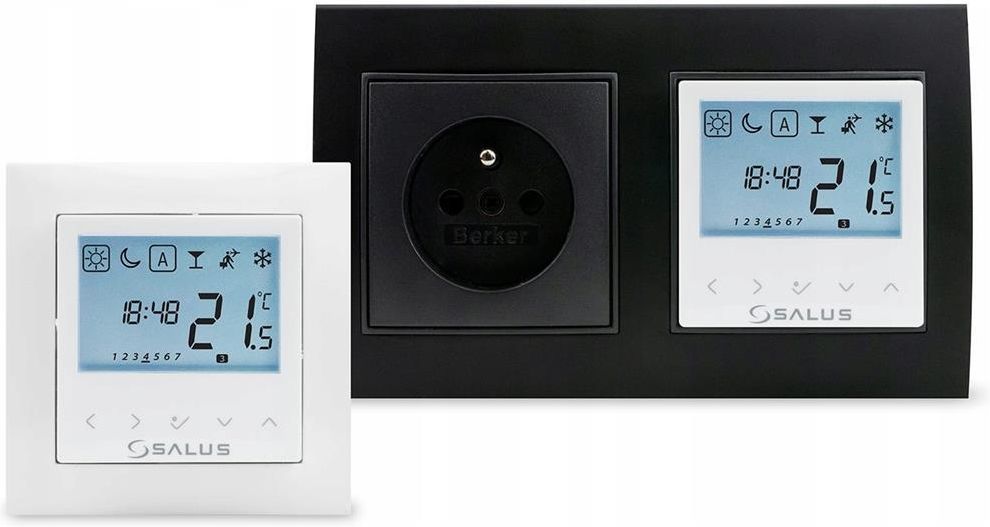

Istnieje wiele wariantów ramek, w których można zamontować regulator BTRP230. Przedstawione ramki występują JEDYNIE POGLĄDOWO i nie są w komplecie z regulatorem.

Dane techniczne:

• Zasilanie: 230 V AC 50 Hz
• Max obciążenie: 0,5 A
• Sygnał wyjściowy: 230 V AC 50 Hz
• Zakres regulacji temperatury: 5 - 35°C
• Dokładność wskazania temp.: 0.5°C
• Histereza: ±0.25°C lub ±0.5°C

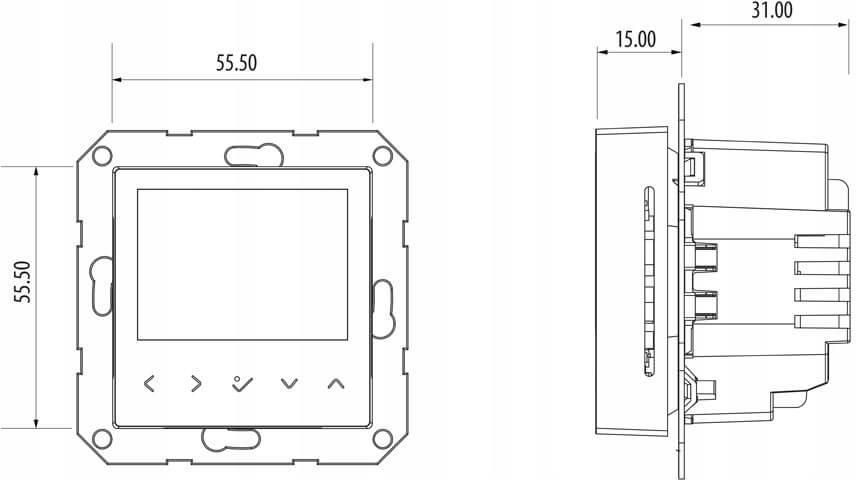

• Wymiary [mm]: 71 x 71 x 46

Lista kompatybilnych ramek elektrycznych*

Marka / Model:

Gira

• Standard 55
• E2
• Event
• Espirt
• Profil 55
• E22

Jung

• AS
• A 500
• A Plus
• A creation

Berker

• S.1
• B.1
• B.3
• B.7

Merten

• 1-M
• Atelier M
• M-Smart
• M-Arc
• M-Star
• M-Plan
• M-Plan II
• M-Plan Metall
• M-Plan Glas

Siemens

• Delta line
• Delta vita
• Delta miro

Elko

• RS 16
• Plus

Kopp

• Alaska

*lista służy wyłącznie celom poglądowym
