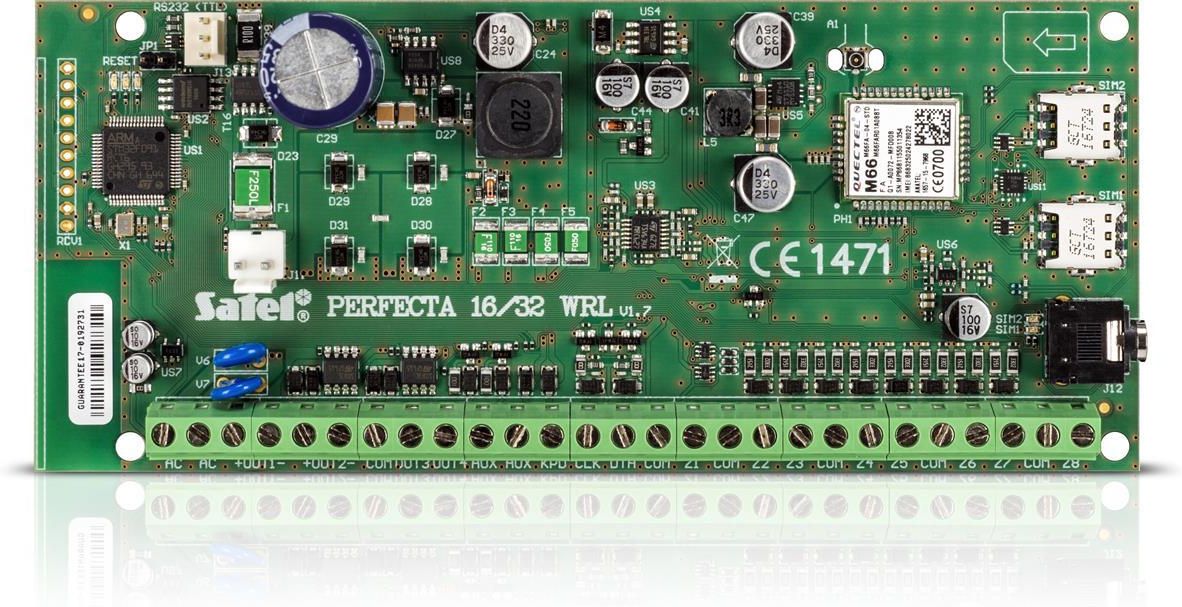

Satel Perfecta 16 Centrala Alarmowa, Płyta Główna

Płyta główna
Satel PERFECTA 16

Najważniejsze cechy

• Zgodność z EN 50131 Grade 2
• Od 8 do 16 wejść programowalnych przewodowych:
• Wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• Możliwość obsługi czujek roletowych i wibracyjnych
• Od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• Wbudowane moduły:
• GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)
• Głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
• Akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)
• Podział systemu na 2 strefy:
• 3 tryby dozoru w każdej strefie
• Możliwość przypisania wejścia do dwóch stref
• Sterowanie przez użytkownika lub za pomocą timerów
• 15 użytkowników

Przeznaczenie

Centrale alarmowe z serii PERFECTA przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.

Konstrukcja centrali PERFECTA umożliwia budowę tradycyjnego przewodowego systemu, posiadającego całą funkcjonalność potrzebną w małych i średnich obiektach. Do centrali można też podłączyć ekspandery zarówno wejść, jak i wyjść, zwiększając tym samym liczbę obsługiwanych urządzeń. To prosty i niezawodny sposób na szybką rozbudowę systemu.

Opis produktu

System bazujący na centrali PERFECTA 16 charakteryzuje się szybkim montażem, prostą konfiguracją oraz łatwą i intuicyjną obsługą. Centrala oprócz podstawowych, tradycyjnych metod sterowania systemem oferuje również te bardziej nowoczesne, jak między innymi funkcjonalną i intuicyjną aplikację na urządzenia mobilne PERFECTA CONTROL.

Wbudowany moduł GSM/GPRS daje szerokie możliwości: umożliwia współpracę z aplikacją mobilną, z obsługą wiadomości PUSH, zdalną konfigurację z użyciem programu PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej agencji ochrony), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu). Obsługiwane są dwie karty nano-SIM, co zapewnia ciągłość komunikacji: przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu

Konfiguracja systemu może odbywać się w dwojaki sposób:

• Z użyciem intuicyjnego programu PERFECTA Soft (z podłączonego kablem RS-232 (TTL) komputera lub zdalnie)
• Z poziomu manipulatora, przy wykorzystaniu krótkich sekwencji klawiszowych w menu serwisowym

Sterowanie z aplikacji mobilnej

Sterowanie systemem alarmowym za pomocą urządzeń mobilnych to rozwiązanie, którego popularność stale rośnie. Dlatego do zdalnej obsługi central PERFECTA powstała aplikacja mobilna PERFECTA CONTROL, wykorzystująca technologię GPRS.

Funkcjonalność tej aplikacji czyni z niej wygodne narzędzie do sterowania systemem, a także sprawdzania stanu stref, wejść i wyjść. Możliwe jest także przeglądanie aktualnych awarii i wszystkich zdarzeń w systemie.

Bezpieczne połączenie

Z bogatej funkcjonalności aplikacji PERFECTA CONTROL i programu PERFECTA Soft można korzystać bezpiecznie dzięki usłudze zestawiania połączeń SATEL. Zapewnia ona szyfrowaną komunikację bez konieczności posiadania zewnętrznego adresu IP oraz wykonywania czynności związanych z zaawansowaną konfiguracją sieci.

Schemat podłączenia

Specyfikacja

Komunikaty głosowe 16
Obciążalność wyjść programowalnych niskoprądowych 25 / 12 V DC mA
Pamięć zdarzeń 3584
Strefy 2
Timery 8
Wymiary płytki elektroniki 160 x 68 mm
Zakres temperatur pracy -10…+55 °C
Napięcie zasilania (±15%) 18 V AC, 50-60 Hz
Pobór prądu w stanie gotowości 150 mA
Maksymalny pobór prądu 180 mA
Masa 105 g
Maksymalna wilgotność 93±3%
Pobór prądu z akumulatora – w stanie gotowości 100 mA
Napięcie zgłoszenia awarii akumulatora (±10%) 11,5 V
Napięcie odcięcia akumulatora (±10%) 10,5 V
Klasa środowiskowa wg EN50130-5 II
Maksymalny pobór prądu z akumulatora 160 mA
Wejścia przewodowe programowalne 8
Maksymalna liczba wejść programowalnych 32
Wyjścia przewodowe programowalne 4
Maksymalna liczba wyjść programowalnych 12
Wyjścia zasilające 2
Magistrale komunikacyjne 1
Manipulatory do 4
Stopień zabezpieczenia wg EN 50131 Grade 2
Obciążalność wyjścia AUX 500 mA / 12 V DC
Zalecany transformator 40 VA
Użytkownicy 15
Obciążalność wyjścia KPD 500 mA / 12 V DC
Obciążalność wyjść programowalnych wysokoprądowych 1000 / 12 V DC mA
Zakres napięć wyjściowych 10,5 V…14 V DC
Prąd ładowania akumulatora 500 mA
Napięcie wyjściowe zasilacza 12 V DC ±15%
Numery telefonów do powiadamiania 8
Prąd wyjściowy zasilacza 2 A
