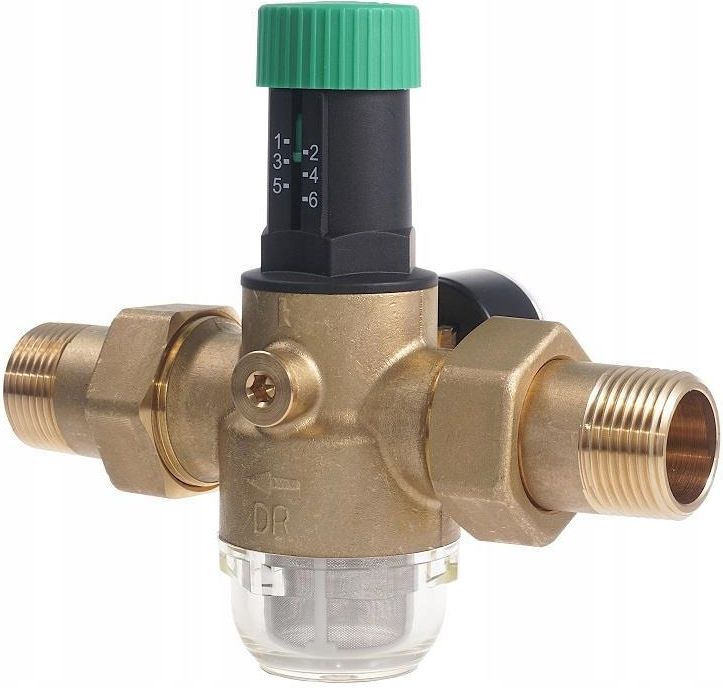

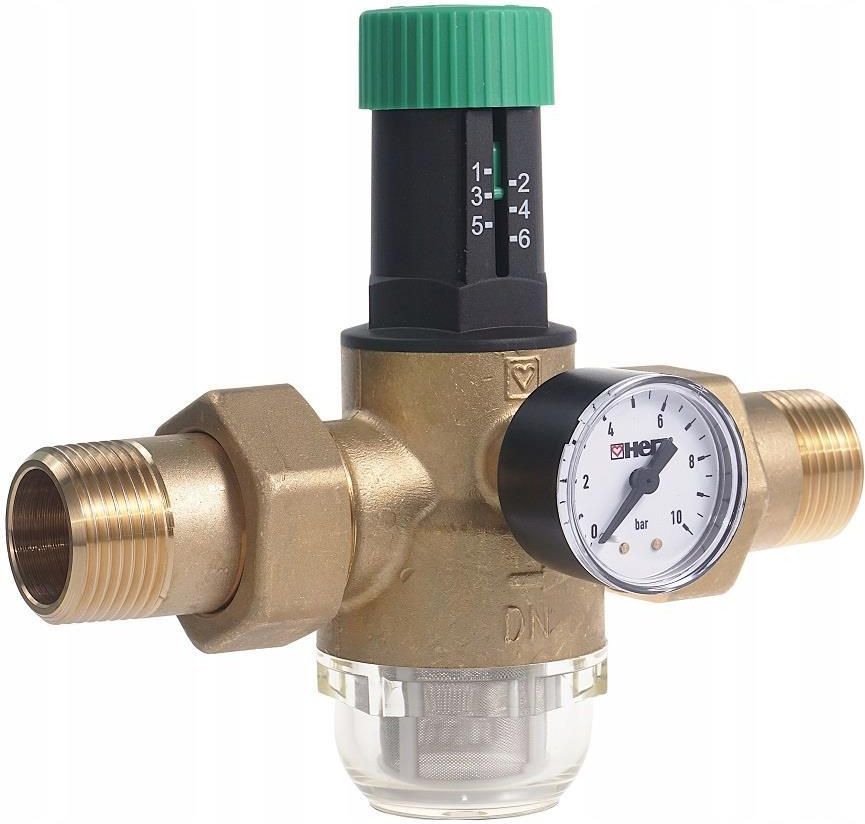

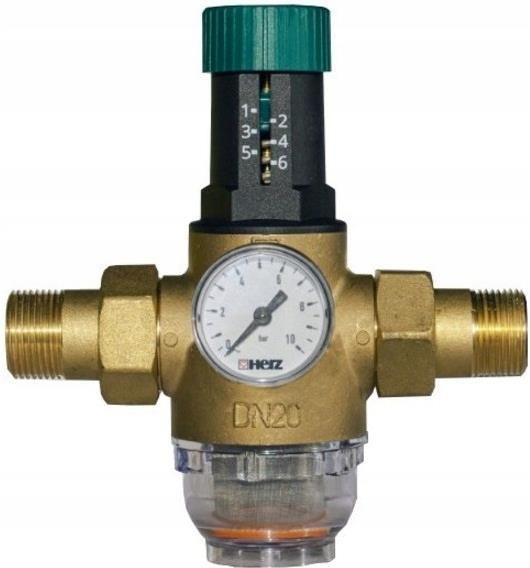

Herz Membranowy reduktor ciśnienia DN25 1" 1268213

Reduktor ciśnienia z filtrem HERZ 1" ( 1268213 ) Zastosowanie i konserwacja Membranowy reduktor ciśnienia przeznaczony jest do zabezpieczenia instalacji przed nadmiernym ciśnieniem (zmniejsza ciśnienie na wejściu do poziomu ciśnienia roboczego). Może być również stosowany w systemach ogrzewania w celu ochrony kotła przed wzrostem ciśnienia. Ciśnienie wyjściowe jest regulowane i nie ulega zmianie wraz ze zmianą ciśnienia wejściowego. Regulacji dokonuje się przez obracanie zielonym pokrętłem. Obracając pokrętło w lewo, zwiększa się ciśnienie wyjściowe. Obrócenie pokrętłem poza zakres nastaw na reduktorze może spowodować jego uszkodzenie. Zalecamy maks. ciśnienie wyjściowe 4 bar dla instalacji domów jednorodzinnych (długa żywotność, niższe koszty). Przy każdym nowym ustawieniu ciśnienia wyjściowego, odbiór wody powinien być otwarty i zamknięty. Zaleca się przeprowadzenie konserwacji membranowego reduktora ciśnienia przez autoryzowanych instalatorów, zgodnie z normą DIN 1988. Należy sprawdzać stan filtra w reduktorze kilka razy w roku i jeśli jest to konieczne, oczyścić lub wymienić go na nowy. Wykonanie Korpus: mosiądz kuty z EN 12165; CW626N Pokrywa: PA 6.6 Membrana: EPDM Sprężyna: stal sprężynowa Prowadnica sprężyny: stal nierdzewna Uszczelnienia: EPDM Pokrętło: PA 6.6, zielone Filtr: stal nierdzewna Osłona filtra: PA12, przezroczysta Parametry techniczne Maksymalne ciśnienie wejściowe: 16 bar Zakres ciśnienia wyjściowego: 1 - 6 bar Nastawa fabryczna: 3 bar Temperatura maksymalna: 40 °C Skala manometru: 0 - 10 bar Gęstość siatki filtra: 0,3mm Medium: woda Norma: EN 1567 Przyłącze manometru: 1/4" F (ISO 228-1) Przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i IS0228 Klucz do konserwacji i uszczelki w zestawie. Wymiary: Numer artykułu: 1268213 Pojemnik: tworzywo Średnica: 1" PN: 16 DN: 25 G: 1" L: 185 mm L1: 98 mm B: 67 mm H: 98 mm H1: 66 mm Sw: 46
