Tech Sterownik do kotła podajnikowego ST-480

Sterownik do kotła z podajnikiem ST-480 N

Model ST-480 przeznaczony jest do kotłów CO wyposażonych w podajnik ślimakowy. Jego wykorzystanie pozwala zoptymalizować proces spalania opału oraz zredukować koszty ogrzewania w sezonie zimowym.

Sterownik do kotła z podajnikiem – najważniejsze funkcje

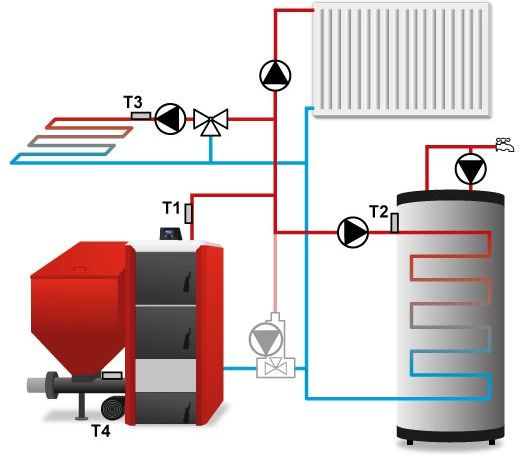

Sterownik pieca z podajnikiem zarządza pompą obiegu wody, pompą ciepłej wody użytkowej, pompą ogrzewania podłogowego, pompą cyrkulacyjną, nadmuchem oraz podajnikiem paliwa. Dodatkowo sterownik kotła z podajnikiem ma wbudowany moduł sterujący do zaworu. Sterownik do kotła z podajnikiem może pracować z dwoma zaworami mieszającymi, tradycyjnym regulatorem pokojowym lub z komunikacją RS, modułem GSM oraz modułem Internetowym.

Prosta obsługa urządzenia

Sterownik do kotła z podajnikiem ST-480 jest bardzo prosty w obsłudze. Zmiany parametrów można łatwo dokonywać za pomocą gałki impulsatora. Duży, przejrzysty wyświetlacz graficzny tego sterownika do pieca z podajnikiem ułatwia obsługę i sprawdzenie aktualnego stanu pracy kotła. Urządzenie umożliwia wybór trybu pracy oraz szeregu ustawień kotła według własnych preferencji, by uzyskać możliwie największą wydajność przy ograniczeniu kosztów pracy.

Funkcje realizowane przez sterownik

• sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym
• sterowanie pompą CO
• sterowanie pompą CWU
• sterowanie pompą podłogową
• sterowanie pompą cyrkulacyjną
• sterownie siłownikiem zaworu mieszającego
• możliwość podłączenia regulatora pokojowego z komunikacją RS lub tradycyjną
• możliwość podłączenia modułu ST-65 GSM
• możliwość podłączenia modułu ST-505 ETHERNET
• możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-431n

Wyposażenie sterownika

• duży wyświetlacz graficzny ułatwiający obsługę sterownika
• czujnik temperatury CO
• czujnik temperatury CWU, podłogowej
• czujnik temperatury zaworu i powrotu
• czujnik zewnętrzny (bez przewodu)
• czujnik temperatury podajnika (zabezpieczenie)
• posiada zabezpieczenie temperaturowe (termik)
• kabel zasilający
• kable zasilające pompy
• jednomodułowa obudowa panelowa pod zabudowę kotła lub obudowie metalowej

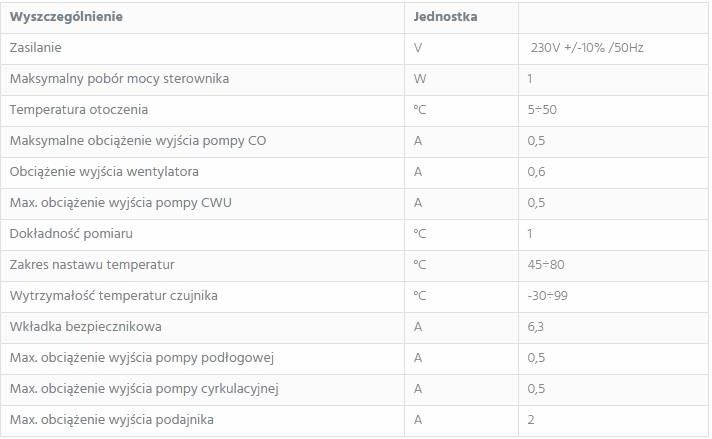

Dane techniczne:

• Zasilanie V: 230V +/-10% /50Hz
• Maksymalny pobór mocy sterownika W: 1
• Temperatura otoczenia °C: 5÷50
• Maksymalne obciążenie wyjścia pompy CO A: 0,5
• Obciążenie wyjścia wentylatora A: 0,6
• Max. obciążenie wyjścia pompy CWU A: 0,5
• Dokładność pomiaru °C: 1
• Zakres nastawu temperatur °C: 45÷80
• Wytrzymałość temperatur czujnika °C: -30÷99
• Wkładka bezpiecznikowa A: 6,3
• Max. obciążenie wyjścia pompy podłogowej A: 0,5
• Max. obciążenie wyjścia pompy cyrkulacyjnej A: 0,5
• Max. obciążenie wyjścia podajnika A: 2
