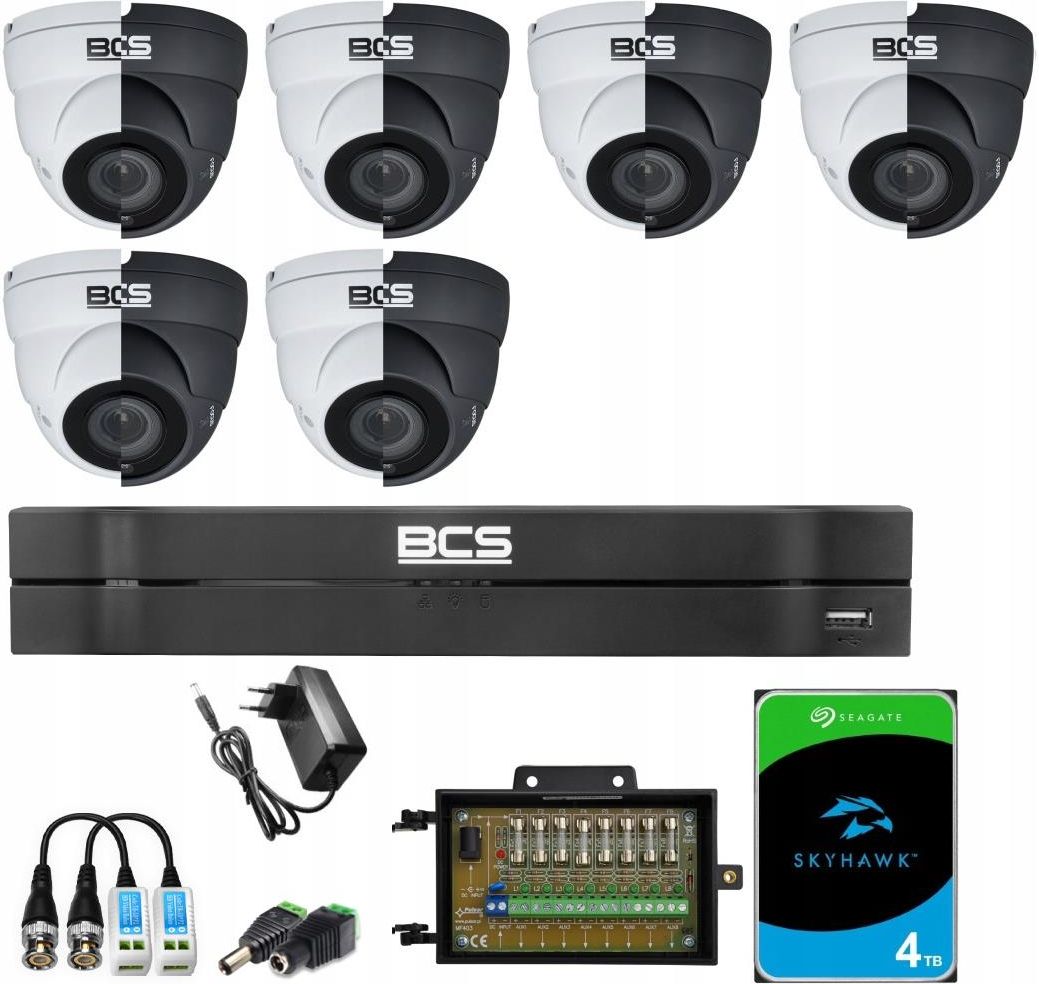

Bcs Zestaw Do Monitoringu 6 Kamer Analog Bcs-Ea45Vr4 Cctv 5Mpx

BCS-L-XVR0801(6) to uniwersalny rejestrator wielosystemowy, który można z powodzeniem stosować w niedużych obiektach. Sprawdza się świetnie w systemach monitoringu mieszkania, domu, sklepu, pomieszczenia biurowego, magazynu, itp. Ze względu na atrakcyjną cenę, jest on doskonałym wyborem dla osób, które poszukują dobrej jakości, niedrogiego systemu monitoringu.

Specyfikacja techniczna

• System: Analog HD + IP
• Funkcjonalność systemu: Podgląd na żywo / nagrywanie / odtwarzanie / archiwizacja / zdalny dostęp
• Standard transmisji: HD-CVI / AHD / HD-TVI / ANALOG / IP
• Pasmo wejściowe: 64Mbps

Wideo i audio

• Obsługa kamer: 8 + 4
• Audio I/O: 1/1
• Kompresja audio: G.711A / G.711U / PCM

Wyświetlanie

• Wyjście wideo: 1x HDMI, 1x VGA
• Rozdzielczość wyświetlania: 1920×1080, 1280 ×1024, 1280×720, 1024×768
• Podział na wyjściach: 1/4/8/9 (1/4/8/9/16 IP)
• Strefy prywatności: 4 definiowalne strefy prywatności na kanał

Nagrywanie

• Kompresja wideo/audio: AI Coding H.265+/H265/H.264+/H.264
• Rozdzielczość nagrywania: Główny strumień: 5M Lite(10fps), 4M Lite/1080P(15fps), 1080N/720P/960H/D1/CIF(25/30fps), Strumień drugi: D1/CIF(15fps)
• Kamery HD-CVI: 5M@20fps, 5M@25fps, 5M@10/12.5fps, 4M@25/30fps, 1080p@25/30fps, 720p@50/60fps, 720p@25/30fps
• Kamery AHD: 5M@20fps, 4M@25/30fps, 1080p@25/30fps, 720p@25/30fps
• Kamery HD-TVI: 5M@20fps, 4M@25/30fps, 1080p@25/30fps, 720p@25/30fps
• Kamery ANALOG: CVBS PAL/NTSC
• Kamery IP: 6M
• Tryby nagrań: Manualny, Terminarz (Ciągłe; MD - Detekcja wideo, w tym : detekcja ruchu, zakrycie kamery, zanik sygnału), Stop
• Interwał nagrań: 1~60 min. (domyślnie: 60 min.), Pre-nagrywanie: 1~30s, Post-nagrywanie: 10~300s
• Maks. pasmo: 64Mbps
• Bit rate: 32~6144Kbps na kanał

Funkcje inteligentne

• Ai - Wbudowane funkcje inteligentne: Tak
• Ai - Funkcje inteligentne z rejestratora: Ochrona perymetryczna (rozpoznawanie osoba/pojazd mechaniczny), inteligentna detekcja ruchu (rozpoznawanie osoba/pojazd mechaniczny), detekcja twarzy, identyfikacja twarzy
• Ai - Ochrona perymetryczna: 4 kanały analog HD
• Ai - Detekcja twarzy: 1 kanał analog HD, atrybuty twarzy (płeć, wiek, okulary, ekspresja twarzy, maska, zarost), max 8 obrazów na sekunde
• Ai - Identyfikacja twarzy: 1 kanał analog HD, max. 8 obrazów na sekunde, do 10 baz danych twarzy, 10 tyś obrazów
• Ai - SMD: 4 kanały analog HD

Odtwarzanie i archiwizacja

• Odtwarzanie: 1/4/9
• Archiwizacja: Możliwość zgrywania materiału na nośniki zewnętrzne typu USB FLASH, USB HDD

Sieć

• Interfejs: 1x RJ-45 (10/100M)
• Obsługiwane protokoły: HTTP, HTTPS, TCP/IP, IPv4, IPv6, RTSP, UDP, NTP, DHCP, DNS, SMTP, UPnP, IP Filter, DDNS, Alarm Server, P2P, Auto Registration

Obsługa dysków

• HDD: 1x HDD do 16TB

Dodatkowe interfejsy

• USB: 1x USB 2.0 (przód) / 1xUSB 2.0 (tył)
• RS485: 1x RS485

Ogólne

• Zasilanie: DC 12V
• Pobór prądu: <7W (bez HDD)
• Temperatura pracy: -10°C ~ +55°C
• Wymiary (W×D×H): 260×235×47mm
• Waga netto: 1kg bez HDD

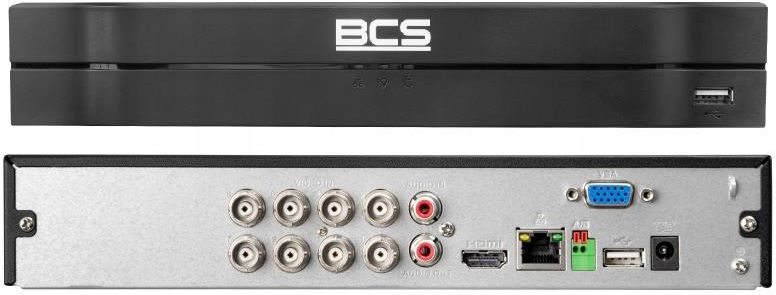

Rejestrator wielosystemowy

Obsługa kamer systemu IP, HD-CVI, HD-TVI, AHD i CVBS

Cechą charakterystyczną rejestratorów serii BCS-L-XVR jest możliwość współpracy z kamerami dowolnego systemu CCTV. Do każdego kanału można podłączyć kamerę IP, klasyczną kamerę analogową (CVBS) lub kamerę systemu wysokiej rozdzielczości HD-CVI / HD-TVI / AHD. Dzięki czemu rejestrator jest uniwersalny i sprawdza się świetnie w systemach hybrydowych, w których pracują kamery różnych technologii w tym samym czasie. Rejestrator automatycznie rozpoznaje system podłączonej kamery, a jego bitrate wejściowy wynosi 64 Mb/s.

Model BCS-L-XVR0801(6) posiada 8 kanałów dedykowanych do obsługi kamer HD-CVI, HD-TVI lub AHD. Każdy z tych kanałów może zostać przełączony w tryb CVBS lub tryb IP, do obsługi kamer sieciowych. Rejestrator obsługuje również 4 dodatkowe kanały IP, dzięki czemu można do niego podłączyć do 12 kamer IP jednocześnie.

Maksymalne obsługiwane rozdzielczości kamer

• IP - 6 Mpx
• HD-CVI - 5 Mpx
• HD-TVI - 5 Mpx
• AHD - 5 Mpx

System HD-CVI, HD-TVI i AHD

Transmisja obrazu HD po kablach koncentrycznych

Dużą zaletą rejestratora jest możliwość współpracy z kamerami systemów HD-CVI, HD-TVI i AHD. Ich cechą charakterystyczną jest transmisja wysokiej jakości obrazu po standardowych kablach koncentrycznych. Przez co są one świetnymi następcami klasycznych systemów monitoringu analogowego CVBS.

Do pozostałych zalet systemów monitoringu HD-CVI, HD-TVI i AHD można zaliczyć:

• Duży skuteczny zasięg transmisji
• Brak widocznych opóźnień, które często pojawiają się w systemach IP
• Szerokie pasmo i brak kompresji sygnału, co poprawia jakość podczas podglądu na żywo

Transmisja obrazu megapikselowego po kablach koncentrycznych jest zdecydowanie największą zaletą systemów CVI / TVI / AHD. Okazuje się ona nieoceniona przy wymianie istniejącego już systemu analogowego. W takiej sytuacji nie ma konieczności prowadzenia nowego okablowania, co prawie zawsze wiąże się z remontem. Oszczędzany jest w ten sposób czas i cięte są zbędne koszty.

OS Linux

Stabilne parametry pracy i wysoka funkcjonalność

Rejestrator BCS-L-XVR0801(6) zbudowano w oparciu o wydajny procesor z systemem operacyjnym Linux. Dzięki nim cechuje się on stabilnymi parametrami pracy ciągłej i niezawodnością przez wiele lat. Rejestrator cechuje się również wysoką funkcjonalnością, dostosowaną do wymagań stawianych współczesnym systemom CCTV. Dodatkowo OS Linux zapewnia intuicyjny interfejs użytkownika, dzięki któremu codzienna obsługa systemu CCTV i zmiana jego ustawień nie powinny sprawiać większych problemów.

Przykładowo może on pracować w tzw. trybie Pentaplex, w którym możliwe jest jednoczesne i niezależne:

• Rejestrowanie obrazu z kamer
• Odtwarzanie nagrań z dysków twardych
• Wyświetlanie obrazu z kamer "na żywo"
• Prowadzenie zdalnego podglądu przez sieć internetową
• Tworzenie zapasowych kopii przez port USB lub sieć

Interfejs sieciowy

Zdalna obsługa systemu monitoringu

Rejestrator posiada wbudowany WEB Server i interfejs sieciowy fast ethernet (10 / 100 Mb/s), dzięki którym można nawiązań z nim zdalne połączenie. Podczas pracy zdalnej użytkownik może np. podglądać obraz z podłączonych kamer "na żywo", sterować głowicą PTZ lub odtwarzać nagrania zapisane na dyskach twardych. Jeżeli posiada odpowiednie uprawnienia i łączy się w odpowiedni sposób, może również zmieniać parametry pracy systemu CCTV.

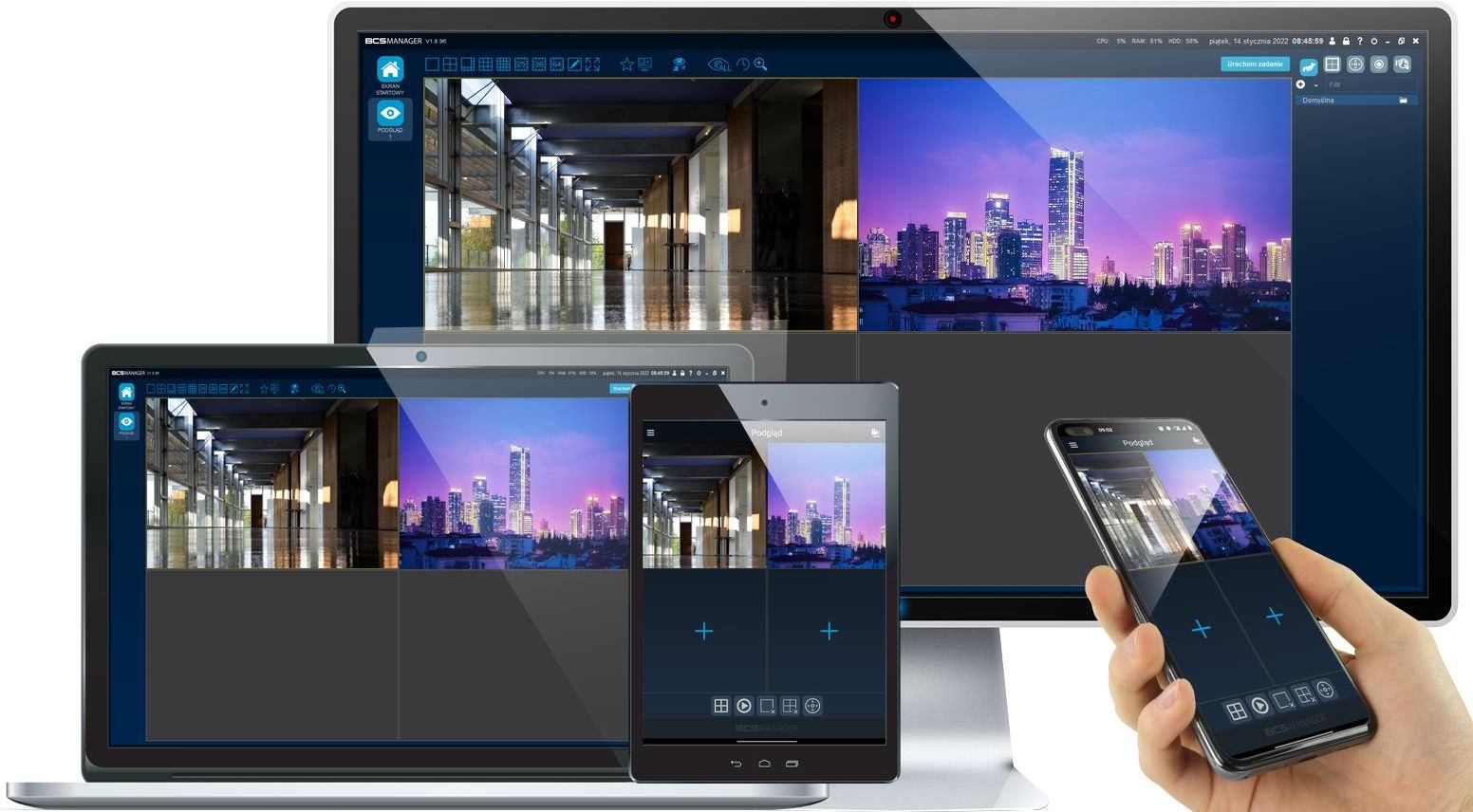

Zdalne połączenie z rejestratorem można zestawić z poziomu:

• Standardowej przeglądarki internetowej, z której poziomu użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie zmieniać parametry pracy system
• Dedykowanego oprogramowania BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu z poziomu komputera
• Aplikacji na urządzenia mobilne (iOS / Android), która daje dostęp do podstawowej funkcjonalności

Do cech charakterystycznych oprogramowania BCS Manager można zaliczyć:

• Obsługę do 1000 połączeń
• Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
• Tworzenie schematów alarmowych
• Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
• Zdalną konfiguracją urządzeń, tworzenie grup urządzeń i zarządzanie nimi
• Sterowanie kamerami PTZ
• Obsługę audio
• Obsługę TV WALL

Rejestrator wspiera również standard ONVIF. Dzięki czemu może on współpracować z kamerami innych producentów, które również wspierają standard ONVIF.

Funkcje inteligentnej analizy

Możliwość realizacji zaawansowanych scenariuszy nagrywania

Kolejną zaletą rejestratora jest obsługa licznych funkcji inteligentnej analizy obrazu, dzięki którym możliwe jest tworzenie zaawansowanych scenariuszy nagrywania. Poprawiają one możliwości nadzoru systemu CCTV oraz umożliwiają jego precyzyjne dostosowanie do wymagań klienta i specyfiki obiektu.

Do funkcji inteligentnej analizy obsługiwanych przez rejestrator można zaliczyć:

• Ochrona perymetryczna (4 kanały w systemie analog HD)
• Inteligentna detekcja ruchu (rozpoznawanie osoba / pojazd mechaniczny)
• Identyfikacja twarzy ( 2 kanały analog HD)
• Detekcja twarzy (2 kanały w systemie analog HD)
• SMD (8 kanałów w systemie analog HD)
• Przykładowym zastosowaniem funkcjonalności może być np. zwiększenie ilości nagrywanych klatek w przypadku wtargnięcia intruza do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dysku twardym, a nagrania z obecności intruza są największej jakości.

Wyjścia wideo HDMI i VGA

Współpraca z większością monitorów

Rejestrator posiada wbudowane standardowe, pracujące jednocześnie wyjścia wideo HDMI i VGA. Dzięki nim rejestrator można podłączyć do każdego współczesnego monitora lub telewizora. Maksymalna rozdzielczość wyświetlanego obrazu wynosi 1920 x 1080 i może być on wyświetlany w podziale: 1 / 4 / 8 / 9 / 16.

Porty USB 2.0

Współpraca z urządzeniami zwiększającymi funkcjonalność

Rejestrator jest również wyposażony w 2 porty USB 2.0, do których można podłączyć urządzenia zewnętrzne. Zwiększają one funkcjonalność systemu i ułatwiają jego codzienną obsługę. Do portu USB można podłączyć np. mysz komputerową, dzięki której nawigacja po meny ekranowym rejestratora jest wyjątkowo prosta. Port USB może być również użyty do podłączenia zewnętrznej pamięci i zgrania wybranych fragmentów nagrań.

Kompresja H.265

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Rejestrator korzysta z zaawansowanej kompresji obrazu H.265. Kompresja znacznie zmniejsza "wagę" materiału wideo, bez widocznej utraty jakości obrazu (łączna redukcja nawet do 75%). Dzięki niej możliwa jest archiwizacja nagrań ze znacznie dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego.

Dostępne kompresje obrazu

• H.265+
• H.265
• H.264+
• H.264

Rejestrator można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do niego kamery, które nie obsługują kompresji H.265.

Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu.

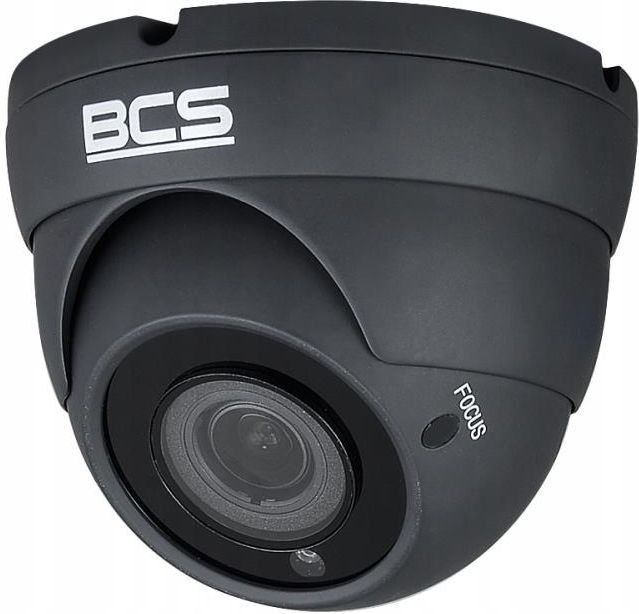

BCS-EA45VR4(H2) Kopułkowa kamera wielosystemowa, przystosowana do pracy w warunkach zewnętrznych. Zaliczana do serii 4 in 1 może poprawnie pracować w dowolnym systemie monitoringu analogowego: klasycznym systemie CVBS lub systemie wysokiej rozdzielczości HD-CVI / HD-TVI / AHD.

Do elementów wyróżniających kamery BCS-EA45VR4(H2) można zaliczyć:

• Przetwornik 1/2.5" STARVIS CMOS - max. rozdzielczość 2704 x 1950
• Zmiennoogniskowy obiektyw 3.3 - 12 mm - kąt widzenia 38° - 120° w poziomie
• Wbudowany oświetlacz podczerwieni o zasięgu do 40 m
• Wbudowany mechaniczny, przesuwny filtr podczerwieni (ICR)
• Wyjście wideo kompozytowe BNC 75 Ohm (1 Vp-p)
• Szczelna obudowa IP66

BCS-EA45VR4(H2) jest kamerą uniwersalną i sprawdza się świetnie w standardowych systemach CCTV. Można ją z powodzeniem stosować w obiektach takich jak np.: domy, sklepy, magazyny, obiekty użytku publicznego lub firmy.

Specyfikacja techniczna

Kamera

• Przetwornik: 1/2.8" 5Mpx
• Ilość pikseli: 2592(H)×1944(V)
• Czułość: 0.01Lux(F1.2,AGC) 0Lux(B/W,IR)
• Zasięg podczerwieni: do 40 metrów

Obiektyw

• Obiektyw: 3.3 ~ 12mm
• Typ obiektywu: Regulowany
• Maksymalna wartość przysłony: F1.2
• Kąt widzenia: H: 38° ~ 120°
• Zoom optyczny: 3-krotny

Wideo

• Rozdzielczość: 5Mpx
• Szybkość odświeżania: AHD/TVI 5M(2592×1944)@20fps, AHD/TVI/CVI 4M(2560×1440)@25/30fps, 2M(1920×1080)@25/30fps
• Wejście wideo: -

Audio

• Kompresja: -
• Wejście / wyjście: -

Funkcje

• Poprawa jakości obrazu: AGC, BLC, HLC, DWDR, 3DNR, AWB
• Dzień/noc: ICR mechaniczny filtr podczerwieni

Ogólne

• Zasilanie: DC12V (±30%)
• Pobór prądu: <8W
• Temperatura pracy: -20°C ~ 60°C
• Klasa szczelności: IP66
• Klasa wandaloodporności: -
• Waga: 500g
• Wymiary: Ø98×119mm

Kamera wielosystemowa

Praca w systemie HD-CVI / HD-CVI / AHD / CVBS

BCS-EA45VR4(H2) jest kamerą wielosystemową i może pracować w dowolnym systemie CCTV, który do transmisji wykorzystuje kable koncentryczne. Przykładowo można ją użyć do budowy klasycznego systemu analogowego (CVBS) lub systemu wysokiej rozdzielczości HD-CVI / HD-TVI / AHD.

Do największych zalet systemów wysokiej rozdzielczości można zaliczyć:

• Transmisję obrazu megapikselowego po klasycznym kablu koncentrycznym
• Duży skuteczny zasięg transmisji, dochodzący nawet do 500 metrów
• Brak widocznych opóźnień, które często pojawiają się w systemach IP
• Szerokie pasmo i brak kompresji sygnału, co poprawia jakość podczas podglądu na żywo

Ze względu na wymienione wyżej cechy, kamery systemów wysokiej rozdzielczości są świetnymi następcami klasycznych systemów analogowych. Zdecydowanie największą zaletą jest transmisja obrazu po standardowych kablach koncentrycznych. W przypadku wymiany istniejącego już systemu analogowego, można skorzystać z tej samej struktury przewodów. Brak konieczności wymiany okablowania sprawia, że montaż monitoringu wysokiej rozdzielczości jest znacznie szybszy i tańszy.

Przetwornik 1/2.5" PS CMOS

Szczegółowy obraz w max. rozdzielczości 5 Mpx i wysoka czułość

Do budowy kamery BCS-EA45VR4(H2) wykorzystano wysokiej jakości przetwornik obrazu 1/2.5" Progressive Scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny, pełen żywych kolorów obraz, w maksymalnej rozdzielczości 2704 x 1950 (max.20kl/s, 5 Mpx@ AHD/TVI ). Materiał wideo o takiej szczegółowości prawidłowo odwzorowuje nawet drobne detale i umożliwia wykonanie efektywnego zoomu cyfrowego. Dzięki czemu kamera znajduje zastosowanie w systemach, w których wysoka jakość obrazu jest kluczowa. Sprawdza się ona świetnie w obiektach handlowych, obiektach przemysłowych lub obiektach użytku publicznego.

Obiektyw 3.3 - 12mm

Swobodna regulacja zbliżenia i kąta widzenia

Kamera jest również wyposażona w zmiennoogniskowy obiektyw 3.3 - 12 mm (F1.2). Umożliwia on swobodną regulację zbliżenia i kąta widzenia (38° - 120° w pionie), dzięki którym kamera jest uniwersalna. Przykładowo można ją wykorzystać do realizacji funkcji podglądu ogólnego lub obserwacji konkretnego, stosunkowo bliskiego kadru. Dodatkową zaletą zmiennoogniskowego obiektywu jest duża swoboda w wyborze miejsca montażu kamery. Praktycznie niezależnie od miejsca zamocowania, można tak dobrać obserwowany kadr, aby kamera spełniała swoją funkcję w systemie.

Podstawowe funkcje kamery BCS-EA45VR4(H2)

• DNR (3D) - Cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia
• DWDR - Cyfrowy szeroki zakres dynamiki, zwiększający rozpiętość tonalną obserwowanego kadru. Umożliwia skuteczną obserwację sceny, w której są zarówno ciemne i jasne obszary
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• AWB - Automatyczny balans bieli, umożliwia wierne odwzorowanie kolorów
• BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
• HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone

Oświetlacz i filtr podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera posiada wbudowany oświetlacz podczerwieni typu Black Glass, o skutecznym zasięgu zasięgu wynoszącym do 40 m. Dzięki niemu może ona poprawienie pracować w nocy, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz podczerwieni uruchamia się automatycznie, gdy kamera przełącza się w tryb nocny.

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym świetle podczerwonym.

Szczelna obudowa IP66

Bezawaryjna praca w warunkach zewnętrznych

Obudowa w klasie szczelności IP66, zapewnia niemal całkowitą ochronę przed wpływem czynników pogodowych. Umożliwia ona tym samym bezawaryjną pracę w warunkach zewnętrznych, praktycznie niezależnie od panujących warunków atmosferycznych. Obudowa IP66 zapewnia ochronę przed:

• Zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń
• Opadami atmosferycznymi i wodą bryzgającą ze wszystkich kierunków
• Skrajnie niskimi i wysokimi temperaturami w zakresie -20...+60 °C

Dysk do systemu monitoringu Seagate SkyHawk

Do wykonywania konkretnych zadań potrzebny jest odpowiedni sprzęt. Przy pracy w systemie monitoringu niezbędne są przeznaczone do tego dyski, które poradzą sobie w ciężkich warunkach. Wahania temperatur, wysoki poziom wibracji oraz praca pod ciągłym obciążeniem. Seagate SkyHawk, stworzony z myślą o działaniu w takich warunkach, gwarantuje długą, spokojną i niezawodną pracę.

Wytrzymała konstrukcja

Dyski SkyHawk zapewniają 3-krotnie wyższy współczynnik obciążenia roboczego w stosunku do dysków stacjonarnych, zapewniając niezawodną wydajność w systemach monitoringu o dużej intensywności zapisu. Czujniki drgań ruchu obrotowego pomagają utrzymać wydajność w macierzach RAID oraz systemach wielodyskowych

Rynkowy lider w zakresie pamięci masowych do systemów monitorowania

Firma Seagate dominuje w branży pamięci masowych od 40 lat, ponieważ rozumiemy, jakie indywidualne wyzwania w zakresie pamięci masowej danych stoją przed użytkownikami.

Stworzyliśmy dyski twarde do systemów monitorowania SkyHawk™, aby wspierać użytkowników w osiąganiu wyznaczonych celów.

Zarządzaj stanem dysku

SkyHawk Health Management (SHM) to oprogramowanie monitorujące dysk zaprojektowane z myślą o prewencji, interwencjach i odzyskiwaniu danych. Jest dostępne na standardowych dyskach twardych SkyHawk i SkyHawk AI do systemów monitorowania.

Zabezpiecz swoj dysk z usługą Rescue Data Recovery Services

Odzyskiwanie danych może być kosztowne. Dlatego większość dysków Seagate obejmuje teraz plany usługi odzyskiwania danych Rescue. Dzięki nim uzyskasz dostęp do globalnego zespołu światowej klasy ekspertów w zakresie odzyskiwania danych w razie ich niespodziewanej utraty spowodowanej przez awarię mechaniczną, przypadkowe uszkodzenie lub klęskę żywiołową. Niedostępne w krajach objętych embargiem / sankcjami. Niedostępne w Rosji (ze względu na przepisy o ochronie danych).

Specyfikacja techniczna

• Pojemność: 4 TB
• Dołączone oprogramowanie ShyHowk Health Management: Tak
• Interfejs SATA: 6 Gb/s

Cechy i wydajność

• Liczba obsługiwanych kieszeni dyskowych: Do 16
• Liczba obsługiwanych kamer: Do 64
• Czujnik RV: Tak
• Maks. średnia szybkość transmisji, śr. zewn. (MB/s): 190 MB/s
• Pamięć podręczna (MB): 64

Niezawodność/spójność danych

• Odporność na matowienie: Tak
• Cykle ładowania/rozładowania: 300 000
• Nieodwracalne błędy odczytu na odczytane bity, maksymalnie: 1 na 10E14
• Liczba godzin pracy rocznie (24×7): 8 760
• Limit obciążenia pracą (WRL): 180
• Współczynnik MTBF: 1 000 000 h

Zarządzanie energią

• Typowy prąd rozruchu (12 V, A): 1,8
• Średni pobór mocy w trybie pracy (W): 5,5 W
• W stanie spoczynku średnio (W): 3,2 W
• W stanie gotowości/uśpienia typowo (W): 0,25/0,25
• Tolerancja napięcia (5 V): ±5%
• Tolerancja napięcia (12 V): ±10%

Środowisko pracy/temperatura

• Podczas pracy (min. temp. otoczenia, °C): 0
• Podczas pracy (obudowa dysku, maks. temp. °C): 70
• W stanie spoczynku (min. temp. otoczenia, °C): -40

Parametry fizyczne

• Wysokość (mm/cale, maks.): 26,11 mm/0,795 cale
• Szerokość (mm/cale, maks.): 101,85 mm/4,01 cale
• Głębokość (mm/cale, maks.): 146,99 mm/5,787 cale
• Waga (g/funty): 490 g/1,08 funty

8-kanałowy moduł bezpiecznikowy, umożliwiający dystrybucję napięcia z zakresu 10 - 30 V DC. Wyposażony w warystor i wyjścia z bezpiecznikami topikowymi, cechuje się dobrą ochroną elektryczną podłączonych urządzeń.

AWZ591 świetnie sprawdza się w systemach monitoringu CCTV, umożliwiając bezpieczne zasilenie do 8 kamer przy pomocy 1 zasilacza dużej mocy.

Parametry techniczne

• Napięcie zasilania: 10 - 30 V DC
• Napięcie wyjściowe: 10 - 30 V DC
• Ilość wejść zasilania: 2
• Ilość wyjść zasilania: 8
• Maksymalny prąd: 8 A
• Obciążalność pojedynczego wyjścia: 1000 mA
• Bezpieczniki: Topikowe
• Sygnalizacja optyczna: TAK
• Zabezpieczenie przeciwzwarciowe (SCP): TAK
• Zabezpieczenie przeciążeniowe (OLP): TAK
• Zabezpieczenie przepięciowe: TAK
• Montaż: Ścienny
• Klasa środowiskowa: II
• Temperatura pracy: -10...+40 °C
• Wymiary: 126 × 78 × 42 mm
• Waga: 0,17 kg

Wejścia zasilania

Współpraca z większością zasilaczy DC

Na wyposażeniu modelu znajdują się 2 wejścia zasilania, para zacisków śrubowych i klasyczne gniazdo DC 5.5/2.1. Dzięki czemu moduł może współpracować z praktycznie dowolnym zasilaczem.

Wejścia zasilani są równorzędne, co oznacza, że nie ma najmniejszego znaczenia, do którego z nich podłączymy zasilacz.

Bezpieczniki topikowe

Ochrona przed zwarciami i przeciążeniem

Wszystkie wyjścia modułu zostały zabezpieczone bezpiecznikami topikowymi 1 A. Ich zadanie polega na ochronie podłączonych urządzeń przed zwarciami lub przeciążeniami. Kiedy na wyjściu ma się pojawić zbyt duży prąd, bezpiecznik przepala się i odcina wyjście.

Wbudowany warystor

Ochrona przed przepięciami

Wejście AWZ591 jest dodatkowo zabezpieczone warystorem. Chroni on moduł przed przepięciami, które mogą powstać w układzie zasilania.

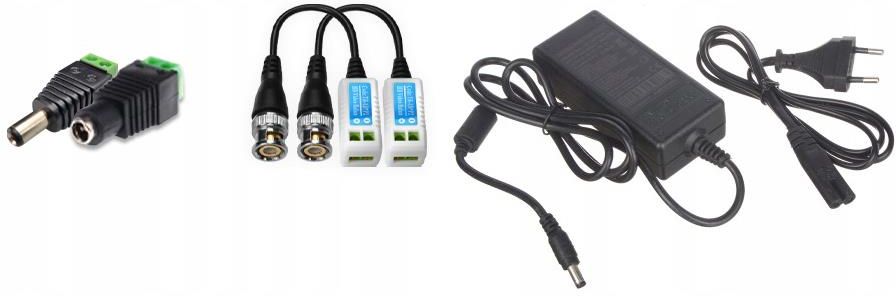

TR-1D*P2 Uniwersalne gniazdo zasilania 2.1 / 5.5 mm, wyposażone w standardowe zaciski śrubowe. Polecamy je przede wszystkim do realizacji zasilania kamer kompaktowych, które nie posiadają własnego gniazda DC.

Parametry techniczne

• Rodzaj złącza: Gniazdo DC 2.1/5.5
• Rodzaj mocowania: Zaciski śrubowe

SM-S55 Standardowy wtyk zasilania 2.1 / 5.5 mm, dedykowany do pracy w systemie monitoringu CCTV. Wyposażony w zaciski śrubowe, jest wyjątkowo prosty w montażu (nie wymaga lutowania).

Parametry techniczne

Rodzaj złącza: Wtyk DC 2.1/5.5

Rodzaj mocowania: Zaciski śrubowe

TR-1D*P2 Pasywny transformator wideo, dedykowany do pracy w systemie monitoringu HD-CVI, HD-TVI, AHD (8 Mpx) lub CVBS. Umożliwia transmisję sygnału wizyjnego z kamery do rejestratora, po standardowym kablu UTP (cat. 5e).

Jego dodatkowymi zaletami są:

Dopasowanie impedancyjne kabla
