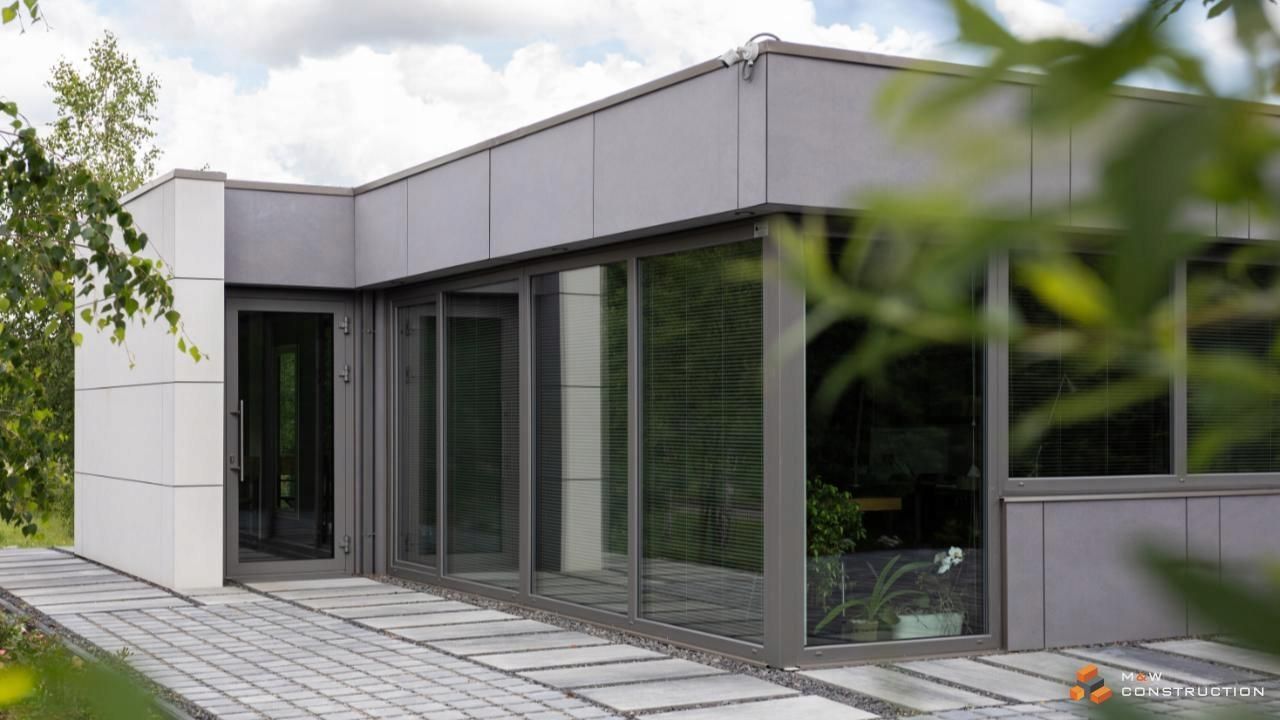

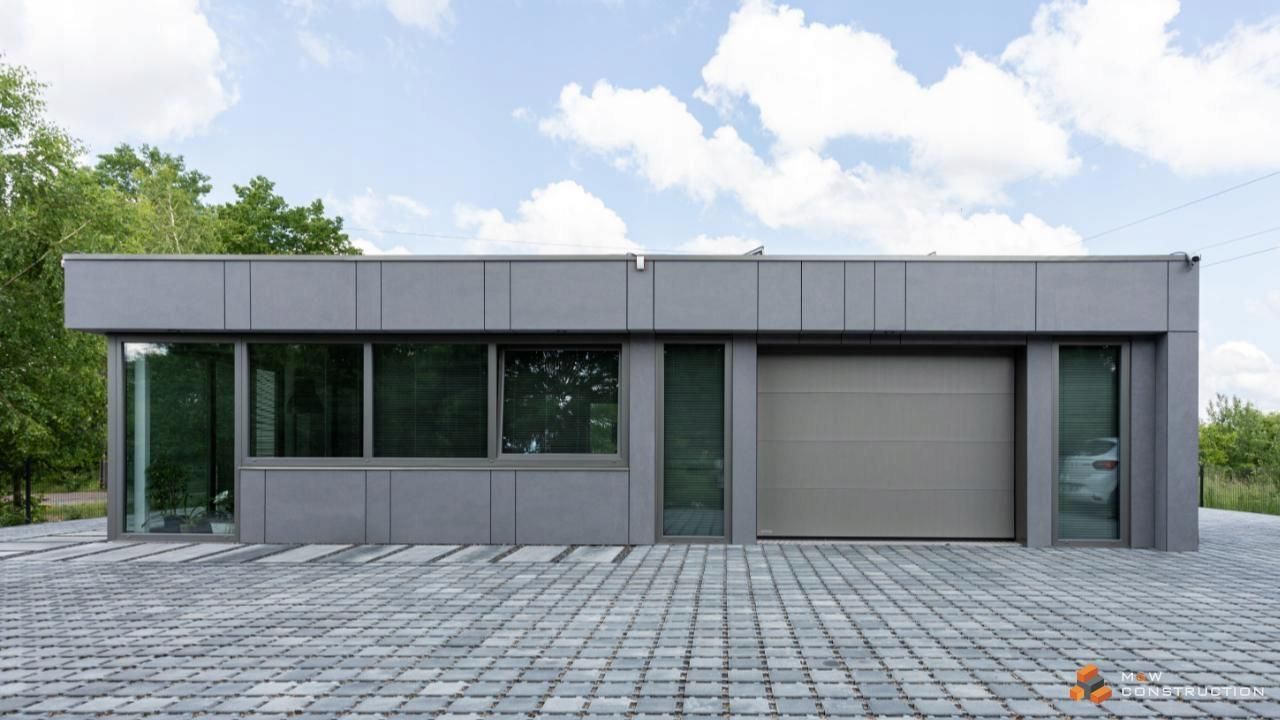

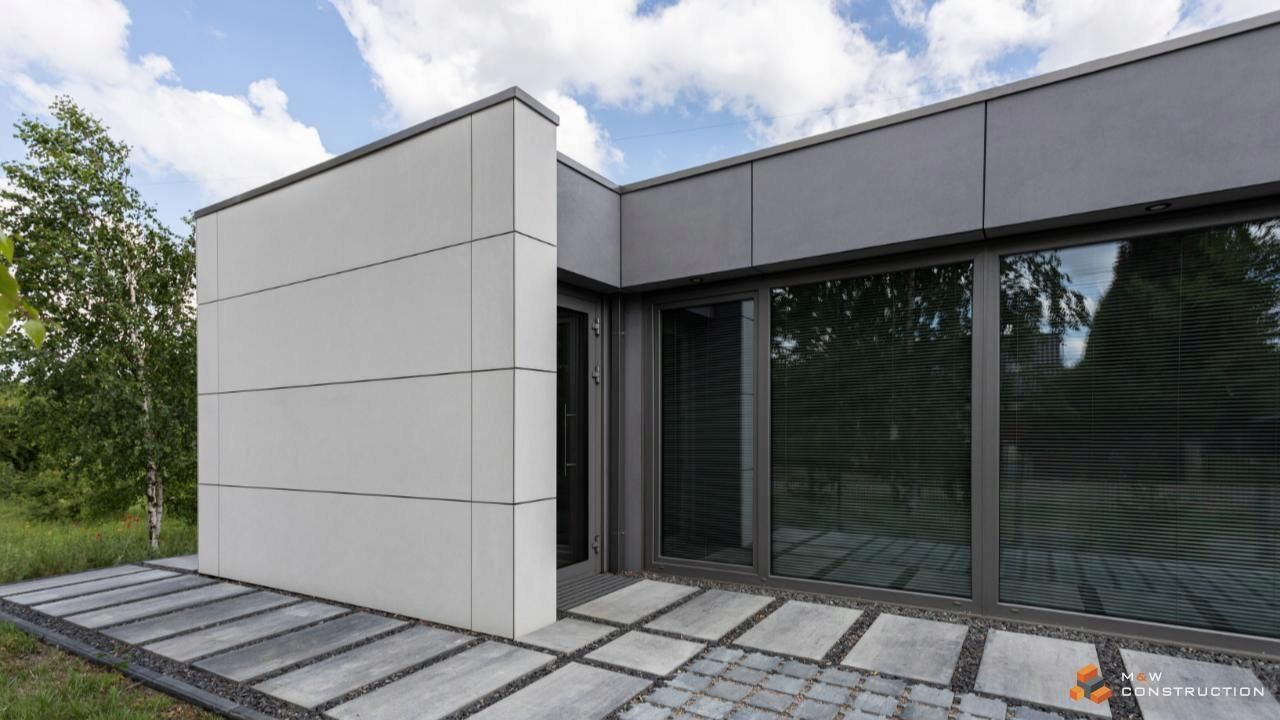

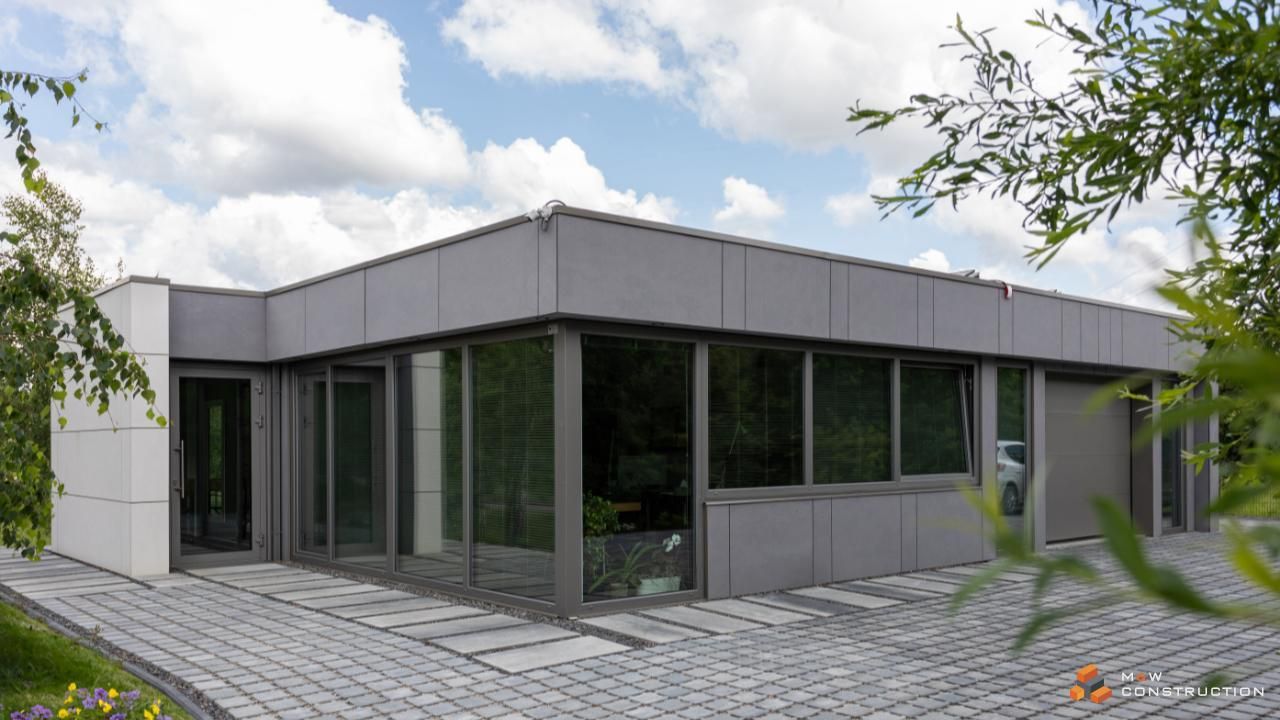

Pawilon usługowy, biuro modułowe, kontenerowa siedziba fimy 112,5m2

1. Konstrukcja ispecyfikacja techniczna obiektu

• Powierzchnia zabudowy bez uwzględnienia ozdobnej elewacji – 112,5m2 (5 standardowych modułów 6,0x3,0x3,2m + 1 indywidualny moduł z wiatrołapem, 7,5x3,0x3,2m w standardowym układzie, wymiar zewnętrzny 12,0/13,5 x 9,0 x 3,2m plus ozdobna elewacja)

• Samonośna konstrukcja stalowa zabezpieczona antykorozyjnie, umożliwiająca wielokrotnymontażi demontaż obiektu, dostosowana do II strefy opadowej

  Konstrukcja pawilonu spełnia normy:

  - PN-EN 1991 – oddziaływanie na konstrukcję

  - PN-EN 1991-1-1 – obciązenie użytkowe

  - PN-EN 1991-1-3 – obciązenie śniegiem

  - PN-EN 1991-1-4 – obciązenie wiatrem

  - PN-EN 1993-1:2006/AC:2009 – konstrukcje stalowe, obliczenia statyczne i projektowanie

• Ściany obiektu wykonane z płyty warstwowej z rdzeniem PIR 120mm Uc = W/(m² x K)=0,18

• Dach płaski (ok. 3%) z spadkiem skierowanym na dwie strony obiektu (ściany 9mb) wykonany z płyty warstwowej z rdzeniem PIR 160mm Uc = W/(m² x K)=0,14, pokryty membraną PVC

• Obróbki blacharskie i attyka w kolorze RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

• Rynny i spusty zewnętrzne (widoczne, antracytowe) na dwóch ścianach obiektu (9mb)

• Podłoga na konstrukcji stalowej zamknieta od spodu blachą profilowaną, docieplona natryskową pianą PUR, folia izolacyjna, płyta cementowo-drzazgowa 20mm, Uc = W/(m² x K)=0,3

• Wentylacja grawitacyjna – kratki ścienne we wskazanych przez Inwestora miejscach

• Montaż obiektu na wcześniej przygotowanym przez Inwestora gruncie

2. Elewacja obiektu

• Elewacja zabudowana kasetonami stalowymiz ukrytym systemem mocowań.

  Układ elewacji: regularne pasy, nieregularne pasy lub symetryczne prostokąty.

  Standardowe kolory elewacji wliczone w cenę: RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

• Ozdobna wypustka typu ZEZ-PRO +25cm wraz z ozdobną kolumną przy wiatrołapie posiadająca ukrytą rynnę (3mb.), zabudowane elewacją z kasetonów stalowych –
• Elewacja ozdobna - zabudowana płytą włókno-cementową Tectiva (front obiektu wraz z wypustką ZEZ-PRO, prawa ściana szczytowa wraz z wiatrołapem, tył obiektu i lewa ściana szczytowa w kasetonach stalowych), kolor wg wzornika

  https://www.equitone.com/pl-pl/materialy/plyty-elewacyjne-tectiva/

3. Stolarka okienna i drzwiowa

• Stolarka okienna w systemie PVC, profil 5-cio komorowy w dwustronnej okleinie w kolorze DEC 048 (antracytowy, zbliżony do RAL 7016), zestaw 3-szybowy 4/12/4/12/4 Ug= 0,6 Uw=0,9:

  - Okno stałe 1500x2300mm – 4 szt.

  - Okno uchylne 500x2300mm – 1 szt.

  - Okno stałe 1000x2300mm – 1 szt.

  - Okno uchylne 1000x2300mm – 1 szt.

  - Okno stałe 900x2300mm – 2 szt.

  - Okno stałe 1500x1450mm (85cm od podłogi) – 3 szt.

  - Okno uchylne 1500x1450mm – 1 szt.

  - Szyby antywłamaniowe P4 od zewnątrz stolarki okiennej i drzwiowej

• Drzwi zewnętrzne przeszklone w systemie aluminiowym z przegrodą termiczną (kolor RAL do wyboru) wymiar 900x2300mm, zamek 3-punktowy, pochwyt lub klamka, samozamykacz – 1 szt.
• Brama wjazdowa automatyczna 2500x2250mm w kolorze RAL 9005 – 1 szt.

Koszt pawilonu bez wykończenia wnętrza i instalacji (w.g. powyższej specyfikacji):

Cena od:395 080,00 zł netto

Oferta nie zawiera:

• przygotowania gruntu pod ustawienie obiektu
• wykonania przyłączy zewnętrznych
• dokumentacji projektowej obiektu
• wykończenia wnętrza i instalacji
• kosztów transportu i rozładunku obiektu

Ogłoszenie ma charakter informacyjny i służy promocji naszych obiektów modułowych, które tworzymy na zamówienie, ściśle według indywidualnych potrzeb i oczekiwań każdego klienta. Realizujemy projekty „szyte na miarę”

Przedstawiona oferta cenowa ma charakter informacyjny, nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego

oraz nie stanowi odzwierciedlenia aktualnych stanów magazynowych
