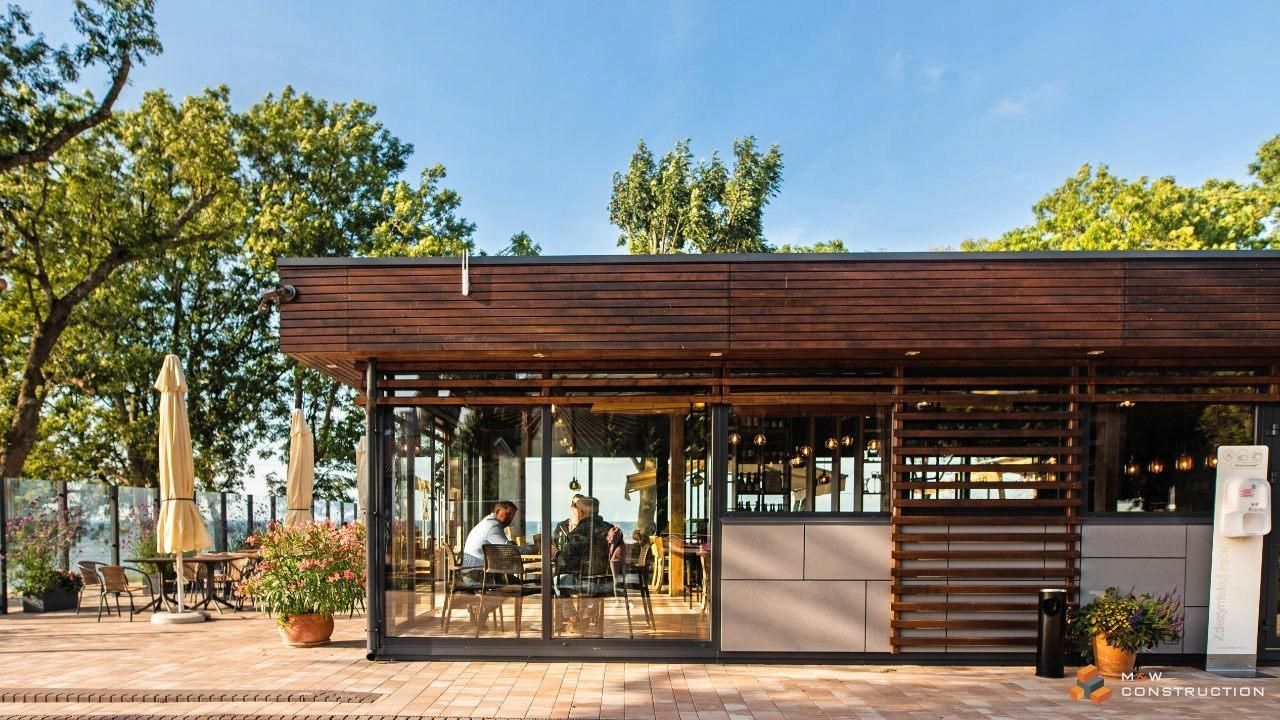

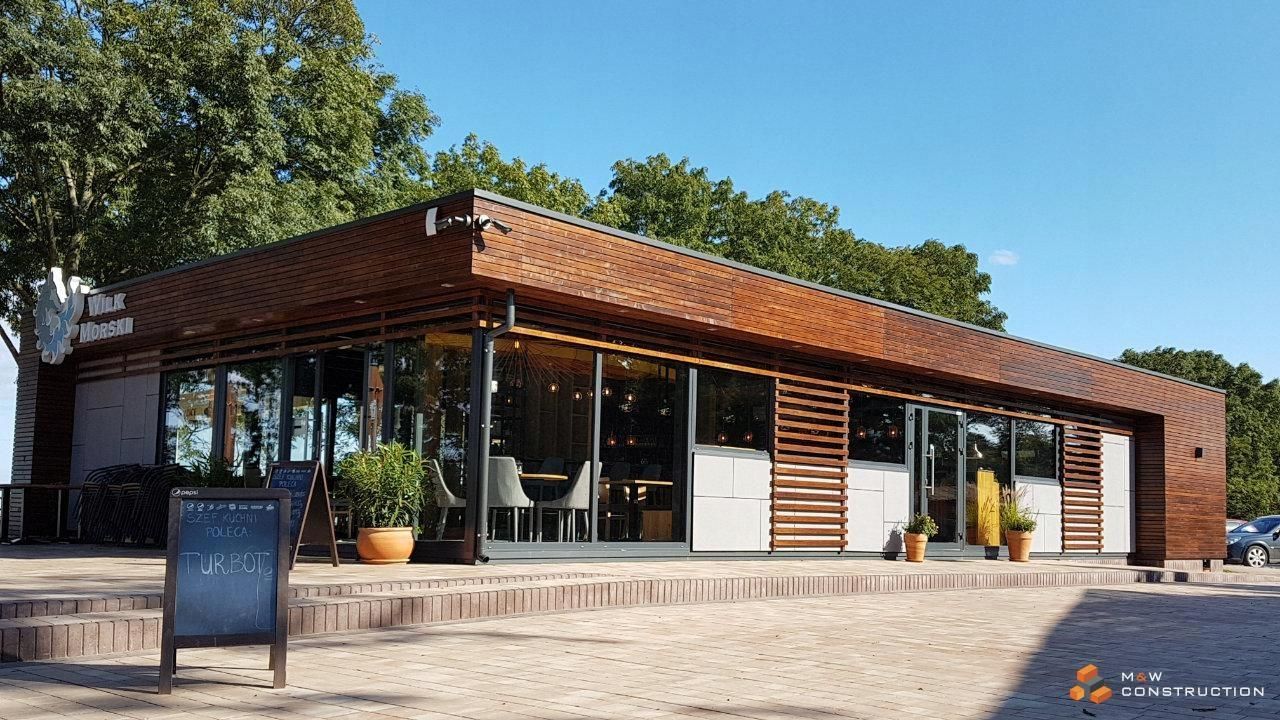

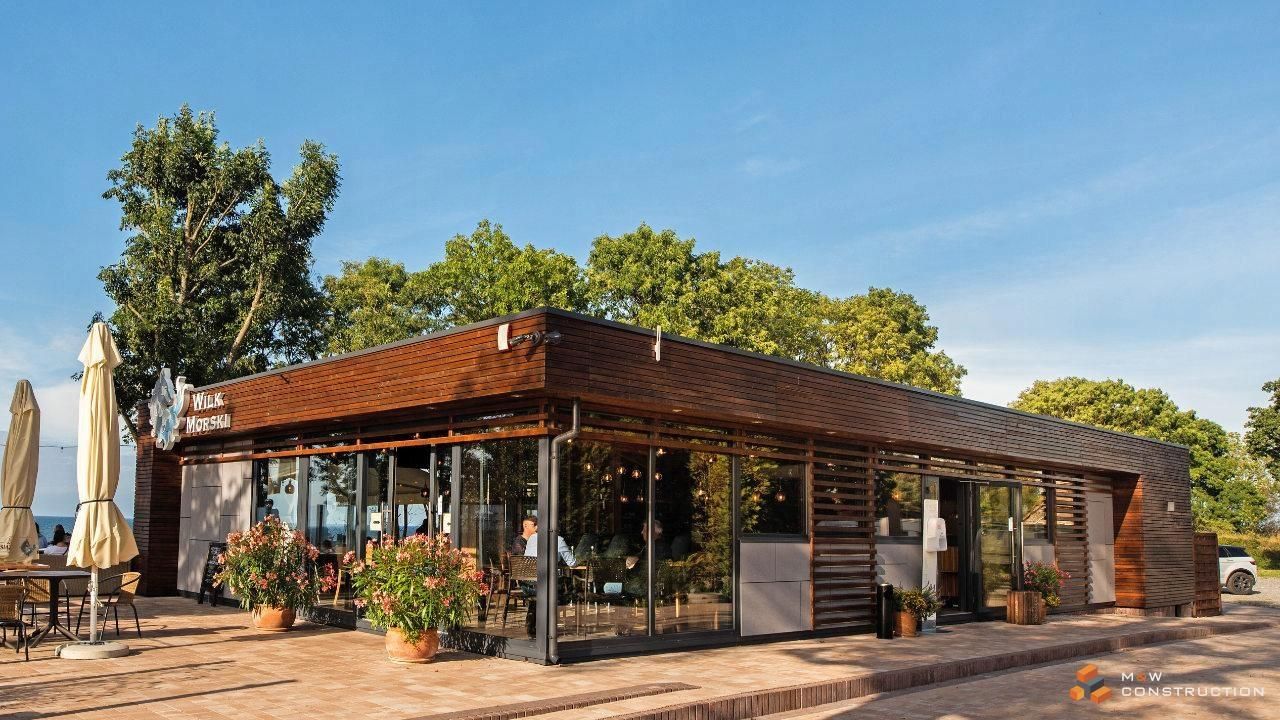

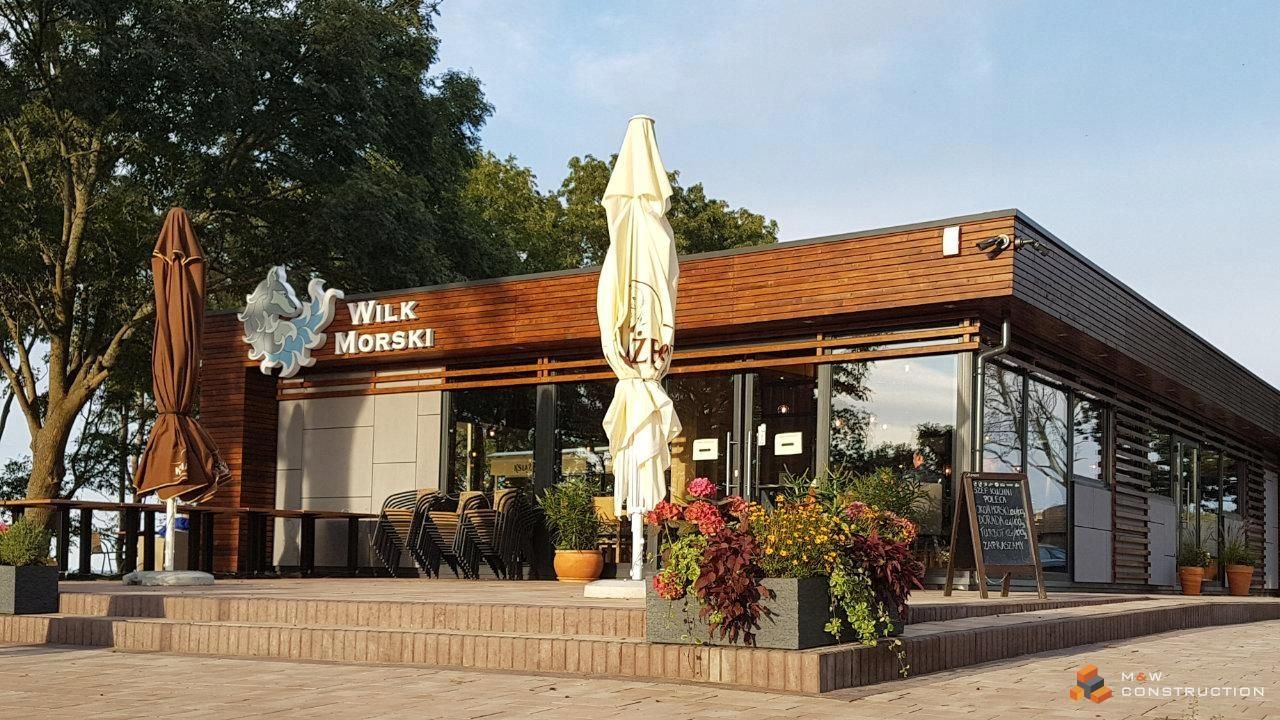

Modułowy Pawilon gastronomiczny, Kontener handlowy 180m2

1. Konstrukcja ispecyfikacja techniczna obiektu

• Powierzchnia zabudowy bez uwzględnienia ozdobnej elewacji – 180m2 (10 standardowych modułów 6,0x3,0x3,2m w standardowym układzie, wymiar zewnętrzny 15,0 x 12,0 x 3,2m plus ozdobna elewacja)

• Samonośna konstrukcja stalowa zabezpieczona antykorozyjnie (bez zabezpieczenia ppoż.), umożliwiająca wielokrotnymontażi demontaż obiektu, dostosowana do II strefy opadowej

  Konstrukcja pawilonu spełnia normy:

  - PN-EN 1991 – oddziaływanie na konstrukcję

  - PN-EN 1991-1-1 – obciązenie użytkowe

  - PN-EN 1991-1-3 – obciązenie śniegiem

  - PN-EN 1991-1-4 – obciązenie wiatrem

  - PN-EN 1993-1:2006/AC:2009 – konstrukcje stalowe, obliczenia statyczne i projektowanie

• Ściany obiektu wykonane z płyty warstwowej z rdzeniem PIR 120mm Uc = W/(m² x K)=0,18

• Dach płaski (ok. 3%) z spadkiem skierowanym na dwie strony obiektu (ściany 15mb) wykonany z płyty warstwowej z rdzeniem PIR 160mm Uc = W/(m² x K)=0,14, pokryty membraną PVC

• Obróbki blacharskie i attyka w kolorze RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

• Rynny i spusty zewnętrzne (widoczne, antracytowe) na dwóch ścianach obiektu (15mb)

• Podłoga na konstrukcji stalowej zamknieta od spodu blachą profilowaną, docieplona natryskową pianą PUR, folia izolacyjna, płyta cementowo-drzazgowa 20mm, Uc = W/(m² x K)=0,3

• Wentylacja grawitacyjna – kratki ścienne we wskazanych przez Inwestora miejscach

• Montaż obiektu na wcześniej przygotowanym przez Inwestora gruncie

2. Elewacja obiektu

• Elewacja ozdobna - elewacja wraz z ozdobną wypustką ZEZ-PRO i ozdobnymi kolumnami zabudowana drewnem, świerk skandynawski profil rhombo, kolor wg wzornika
• Elewacja ozdobna - zabudowana płytą włókno-cementową Tectiva (wstawki pod oknami), kolor wg wzornika
• Ozdobna wypustka +50cm na elewacji frontowej typu ZEZ PRO z ukrytą rynną wewnętrzną na elewacji o długości 15mb, tworząca ozdobne zadaszenie nad przeszkloną częścią elewacji

• Ozdobna wypustka +50cm na ścianie szczytowej 12mb typu ZEZ PRO, tworząca ozdobne zadaszenie nad przeszkloną częścią elewacji

• Żaluzje stałe drewniane, profil rhombo nad przeszkloną częścią elewacji oraz na dwóch oknach o szerokości 1500mm – 2szt., kolor wg wzornika

3. Stolarka okienna i drzwiowa

• Stolarka okienna w systemie PVC, profil 5-cio komorowy w dwustronnej okleinie w kolorze DEC 048 (antracytowy, zbliżony do RAL 7016), zestaw 3-szybowy 4/12/4/12/4 Ug= 0,6 Uw=0,9:

  - Okno stałe 1500x2300mm – 11 szt.

  - Okno uchylne 1000x2300mm – 1 szt.

  - Okno stałe 1500x1300mm – 3 szt.

  - Okno uchylne 1500x1300mm – 2 szt.

  - Okno uchylne 1000x600mm – 2 szt.

• Drzwi zewnętrzne przeszklone w systemie aluminiowym z przegrodą termiczną zamek 3-punktowy, pochwyt lub klamka, samozamykacz:

  - Drzwi dwuskrzydłowe 1500x2300mm – 2 szt.

  - Drzwi dwuskrzydłowe 1800x2300mm – 1 szt.

• Drzwi zewnętrzne pełne, stalowe, ocieplone 1000x2300mm kolor RAL do wyboru – 2 szt.

Koszt pawilonu bez wykończenia wnętrza i instalacji (w.g. powyższej specyfikacji):

Cena od: 587 320,00 zł netto

Oferta nie zawiera:

• przygotowania gruntu pod ustawienie obiektu
• wykonania przyłączy zewnętrznych
• dokumentacji projektowej obiektu
• wykończenia wnętrza i instalacji

Ogłoszenie ma charakter informacyjny i służy promocji naszych obiektów modułowych, które tworzymy na zamówienie, ściśle według indywidualnych potrzeb i oczekiwań każdego klienta. Realizujemy projekty „szyte na miarę”

Przedstawiona oferta cenowa ma charakter informacyjny, nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego oraz nie stanowi odzwierciedlenia aktualnych stanów magazynowych
