180m2 modułowy Pawilon Sprzedażowy, kontener usługowy

1. Konstrukcja ispecyfikacja techniczna obiektu

• Powierzchnia zabudowy bez uwzględnienia ozdobnej elewacji – 180m2 (10 standardowych modułów 6,0x3,0x3,2m w niestandardowym układzie w literę “L”, wymiar zewnętrzny 24,0/12,0 x 6,0/9,0 x 3,2m plus ozdobna elewacja)

• Samonośna konstrukcja stalowa zabezpieczona antykorozyjnie (bez zabezpieczenia ppoż.), umożliwiająca wielokrotnymontażi demontaż obiektu, dostosowana do II strefy opadowej

  Konstrukcja pawilonu spełnia normy:

  - PN-EN 1991 – oddziaływanie na konstrukcję

  - PN-EN 1991-1-1 – obciązenie użytkowe

  - PN-EN 1991-1-3 – obciązenie śniegiem

  - PN-EN 1991-1-4 – obciązenie wiatrem

  - PN-EN 1993-1:2006/AC:2009 – konstrukcje stalowe, obliczenia statyczne i projektowanie

• Ściany obiektu wykonane z płyty warstwowej z rdzeniem PIR 120mm Uc = W/(m² x K)=0,18

• Dach płaski (ok. 3%) z spadkiem skierowanym na dwie strony obiektu (ściana 24mb + 12mb (na front)) wykonany z płyty warstwowej z rdzeniem PIR 160mm Uc = W/(m² x K)=0,14, pokryty membraną PVC

• Obróbki blacharskie i attyka w kolorze RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

• Rynny i spusty zewnętrzne (widoczne, antracytowe) na dwóch ścianach obiektu (24mb i 12mb.)

• Podłoga na konstrukcji stalowej zamknieta od spodu blachą profilowaną, docieplona natryskową pianą PUR, folia izolacyjna, płyta cementowo-drzazgowa 20mm, Uc = W/(m² x K)=0,3

• Wentylacja grawitacyjna – kratki ścienne we wskazanych przez Inwestora miejscach

• Montaż obiektu na wcześniej przygotowanym przez Inwestora gruncie

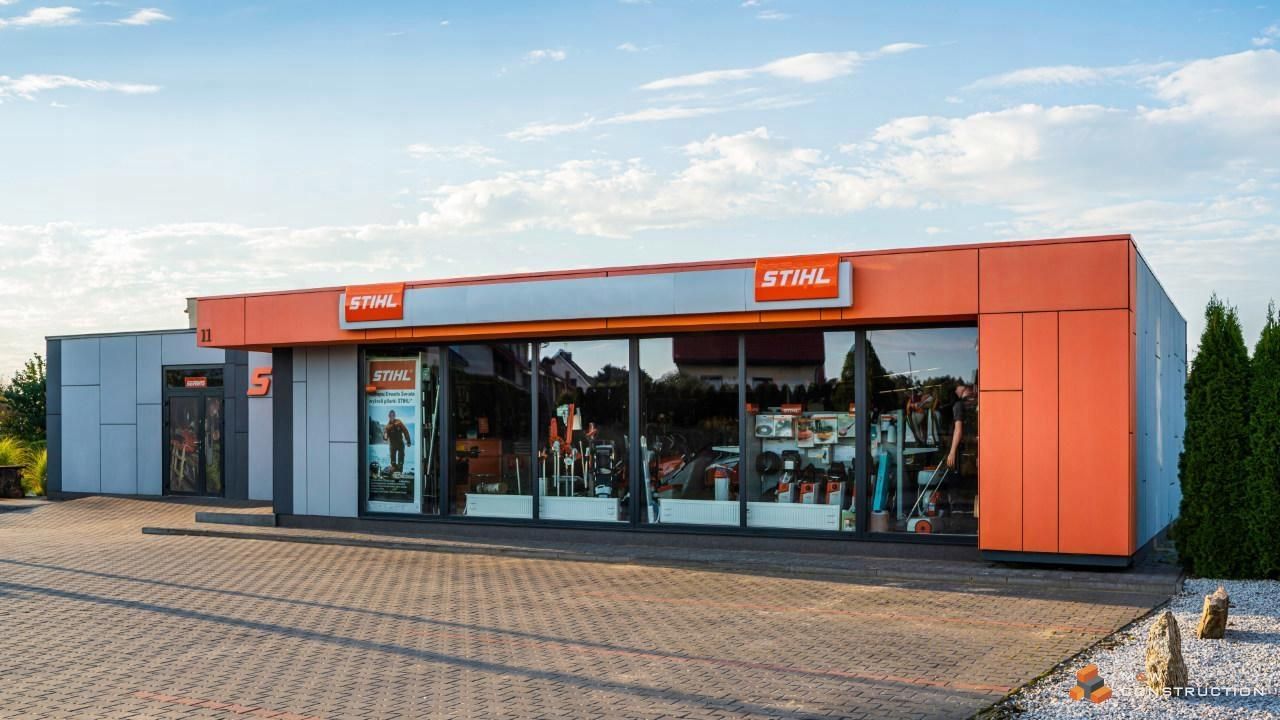

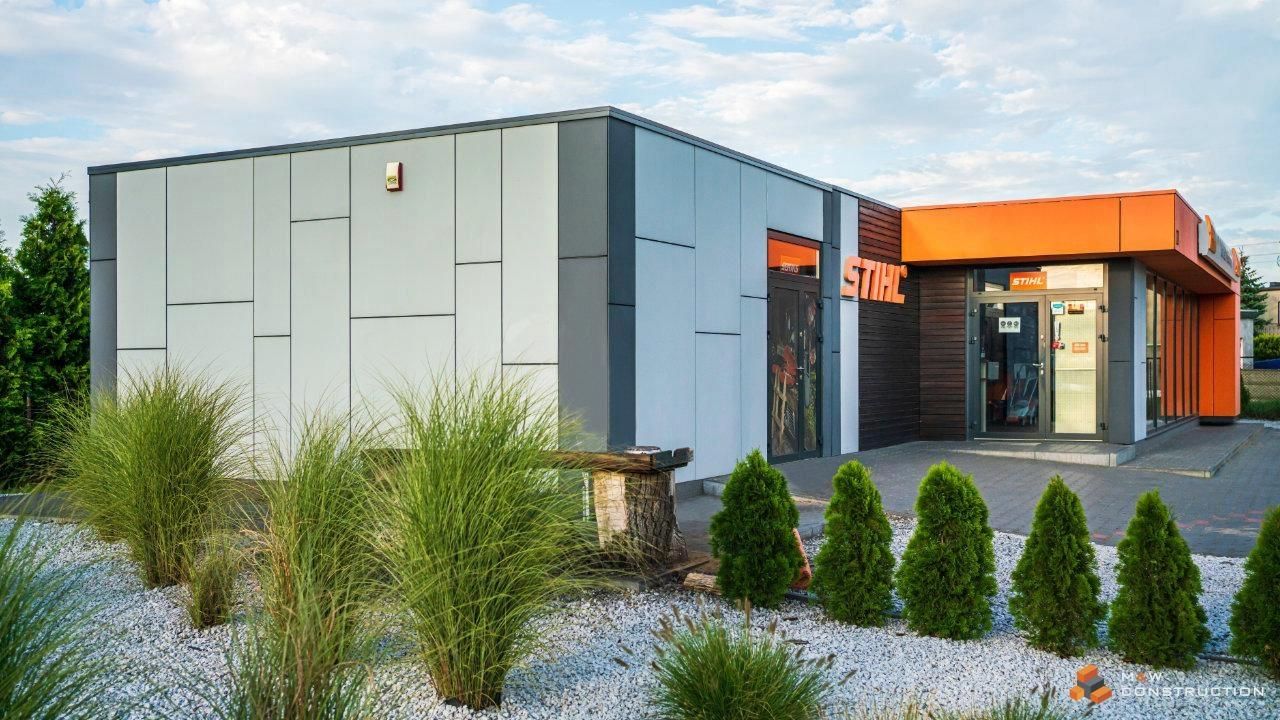

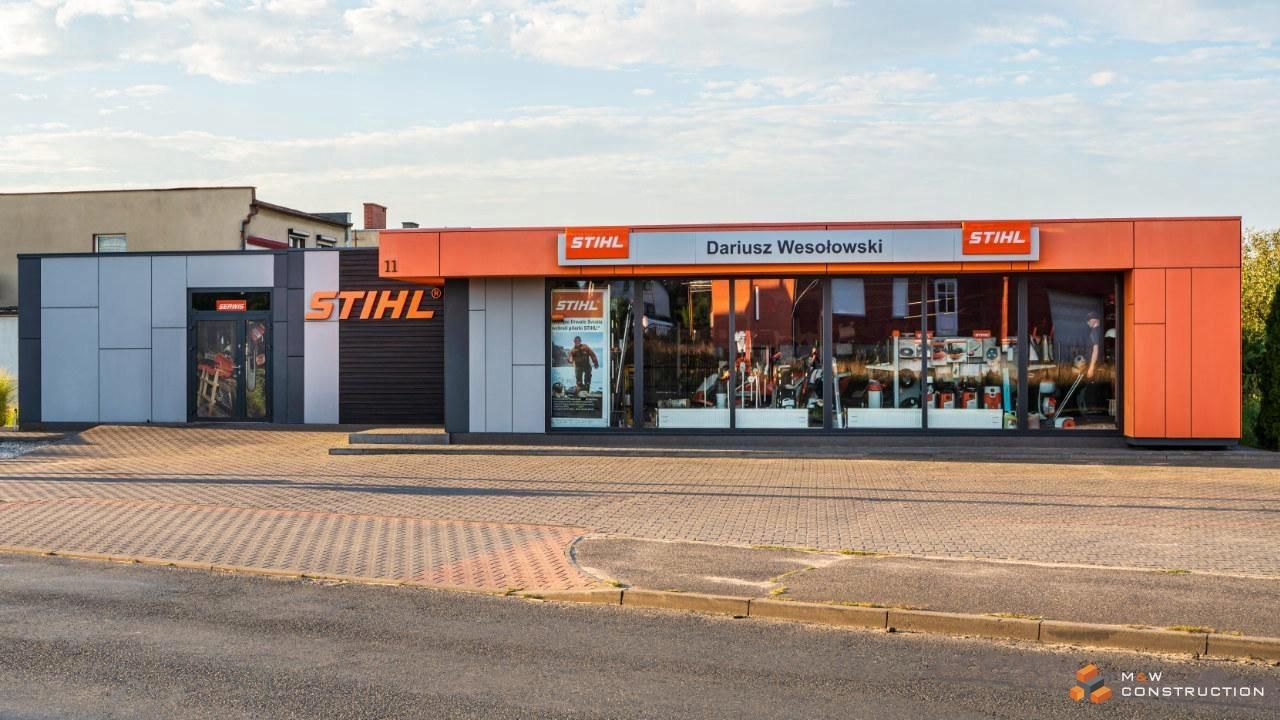

2. Elewacja obiektu

• Elewacja zabudowana kasetonami stalowymiz ukrytym systemem mocowań.

  Układ elewacji: regularne pasy, nieregularne pasy lub symetryczne prostokąty.

  Standardowe kolory elewacji wliczone w cenę: RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

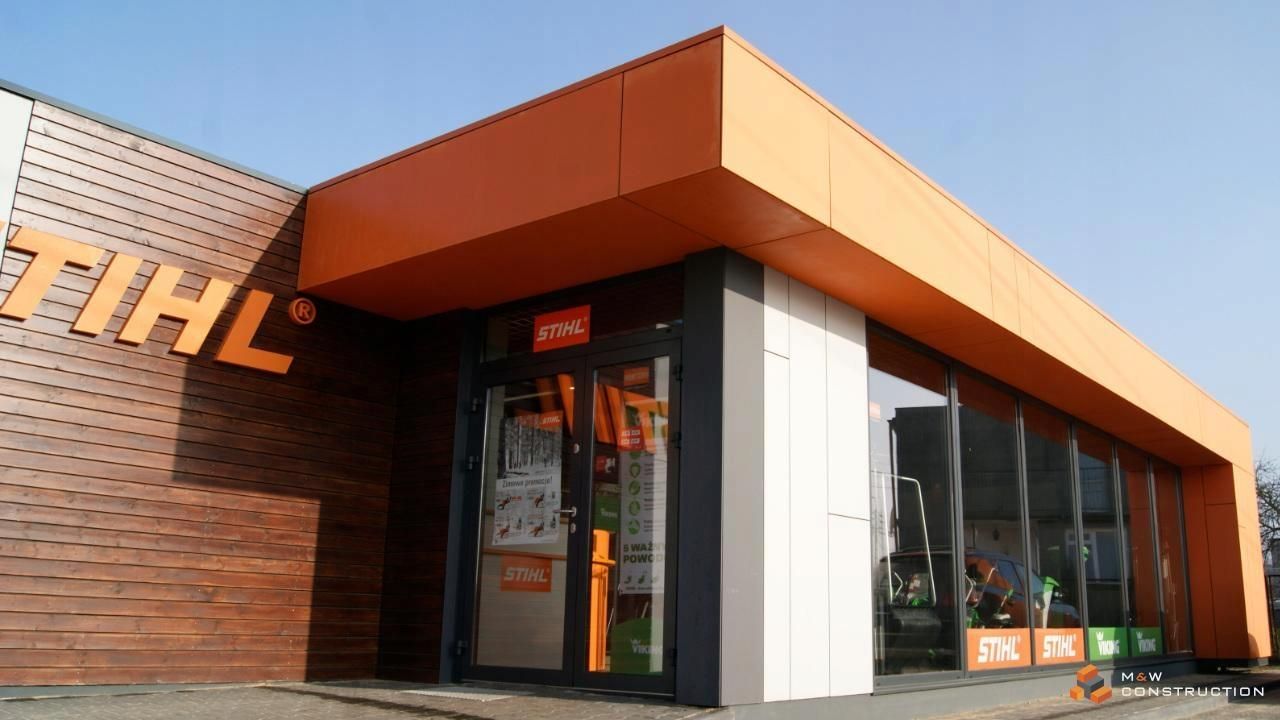

• Ozdobna wypustka typu ZEZ-PRO do +60cm wraz z ozdobną kolumną i ukrytą rynną na froncie obiektu, zabudowane elewacją z kasetonów stalowych

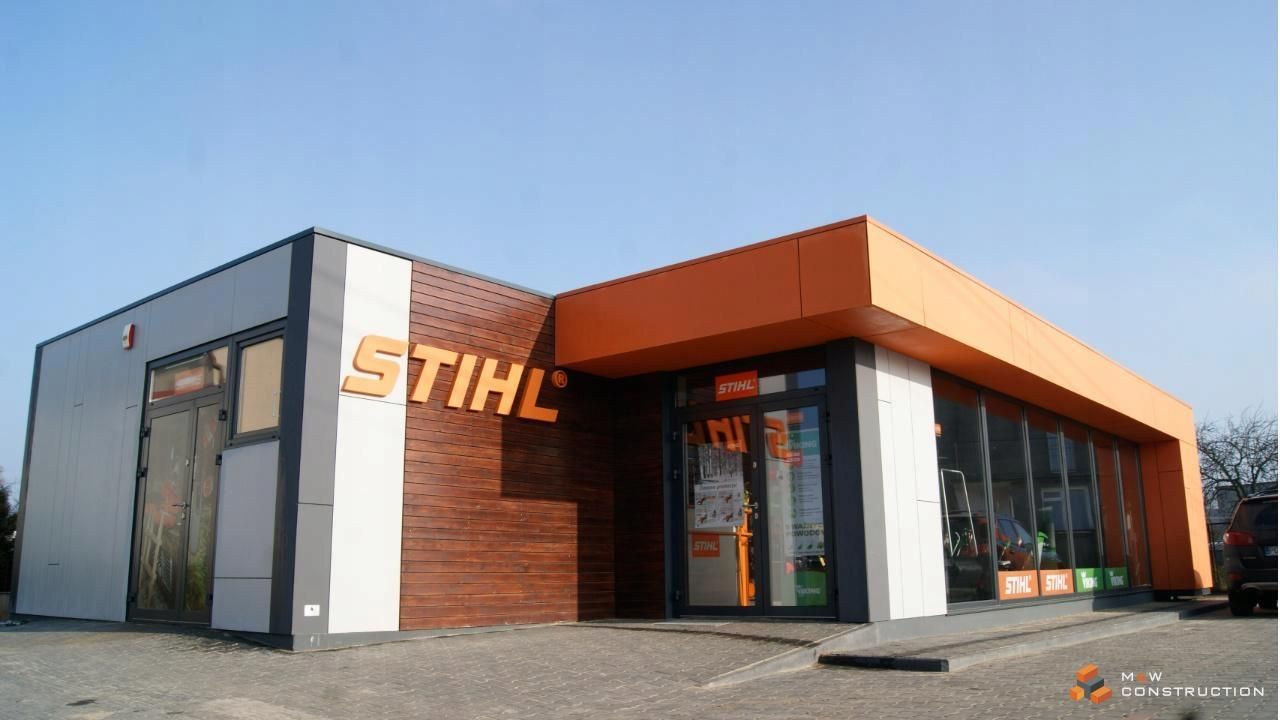

• Elewacja ozdobna – część elewacji zabudowana drewnem, świerk skandynawski profil rhombo, kolor w.g wzornika
• Elewacja ozdobna – zabudowana płytą cementowo-drzazgową malowaną w kolorze RAL – przednia, lewa oraz prawa ściana obiektu wraz z ozdobną wypustką ZEZ-PRO i kolumną

3. Stolarka okienna i drzwiowa

• Stolarka okienna w systemie PVC, profil 5-cio komorowy w dwustronnej okleinie w kolorze DEC 048 (antracytowy, zbliżony do RAL 7016), zestaw 3-szybowy 4/12/4/12/4 Ug= 0,6 Uw=0,9:

  - Okno stałe (max. wymiar 1500x2300mm) – 6 szt.

• Drzwi zewnętrzne dwuskrzydłowe przeszklone w systemie aluminiowym z przegrodą termiczną (kolor RAL do wyboru) wymiar 1400x2300mm (skrzydło czynne 900mm + skrzydło bierne 500mm), zamek 3-punktowy, pochwyt lub klamka, samozamykacz – 2 szt.

Koszt pawilonu bez wykończenia wnętrza i instalacji (w.g. powyższej specyfikacji):

Cena od: 525 150,00 zł netto

Oferta nie zawiera:

• przygotowania gruntu pod ustawienie obiektu
• wykonania przyłączy zewnętrznych
• dokumentacji projektowej obiektu
• wykończenia wnętrza i instalacji

  Ogłoszenie ma charakter informacyjny i służy promocji naszych obiektów modułowych, które tworzymy na zamówienie, ściśle według indywidualnych potrzeb i oczekiwań każdego klienta. Realizujemy projekty „szyte na miarę”, aby zagwarantować pełne dopasowanie do Państwa wymagań i stylu życia.

  Przedstawiona oferta cenowa ma charakter informacyjny, nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego

  oraz nie stanowi odzwierciedlenia aktualnych stanów magazynowych
