Pawilon handlowy, Modułowy obiekt ekspozycyjny 168m2

1. Konstrukcja ispecyfikacja techniczna obiektu

• Powierzchnia zabudowy bez uwzględnienia ozdobnej elewacji – 168m2 (8 indywidualnych modułów 7,0x3,0x4,0m w standardowym układzie, wymiar zewnętrzny 18,0/6,0 x 14,0/7,0 x 4,0m plus ozdobna elewacja)

• Samonośna konstrukcja stalowa zabezpieczona antykorozyjnie (bez zabezpieczenia ppoż.), umożliwiająca wielokrotnymontażi demontaż obiektu, dostosowana do II strefy opadowej

  Konstrukcja pawilonu spełnia normy:

  - PN-EN 1991 – oddziaływanie na konstrukcję

  - PN-EN 1991-1-1 – obciązenie użytkowe

  - PN-EN 1991-1-3 – obciązenie śniegiem

  - PN-EN 1991-1-4 – obciązenie wiatrem

  - PN-EN 1993-1:2006/AC:2009 – konstrukcje stalowe, obliczenia statyczne i projektowanie

• Ściany obiektu wykonane z płyty warstwowej z rdzeniem PIR 120mm Uc = W/(m² x K)=0,18

• Dach płaski (ok. 3%) z spadkiem skierowanym na dwie strony obiektu (ściany 18mb I 6mb) wykonany z płyty warstwowej z rdzeniem PIR 160mm Uc = W/(m² x K)=0,14, pokryty membraną PVC

• Obróbki blacharskie i attyka w kolorze RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

• Rynny i spusty zewnętrzne (widoczne, antracytowe) na tylnej ścianie obiektu (18mb)
• Rynny i spusty ukryte (niewidoczne) naścianie frontowej 6mb

• Podłoga na konstrukcji stalowej zamknieta od spodu blachą profilowaną, docieplona natryskową pianą PUR, folia izolacyjna, płyta cementowo-drzazgowa 20mm, Uc = W/(m² x K)=0,3

• Wentylacja grawitacyjna – kratki ścienne we wskazanych przez Inwestora miejscach

• Montaż obiektu na wcześniej przygotowanym przez Inwestora gruncie

2. Elewacja obiektu

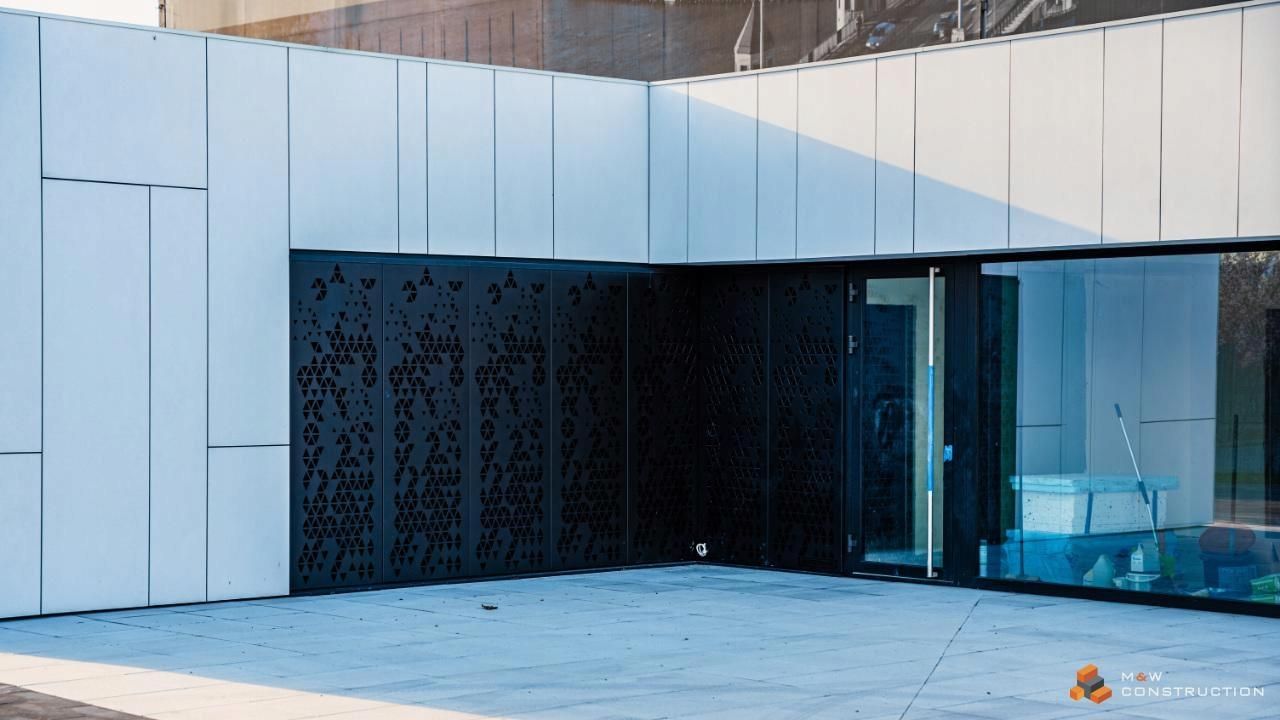

• Elewacja zabudowana kasetonami stalowymiz ukrytym systemem mocowań.

  Układ elewacji: regularne pasy, nieregularne pasy lub symetryczne prostokąty.

  Standardowe kolory elewacji wliczone w cenę: RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

• Ozdobna wypustka typu ZEZ-PRO na ścianie 12mb oraz 7mb wraz z ozdobną kolumną na ścianie 7mb.
• Elewacja ozdobna - zabudowana płytą włókno-cementową Tectiva, kolor wg wzornika https://www.equitone.com/pl-pl/materialy/plyty-elewacyjne-tectiva/

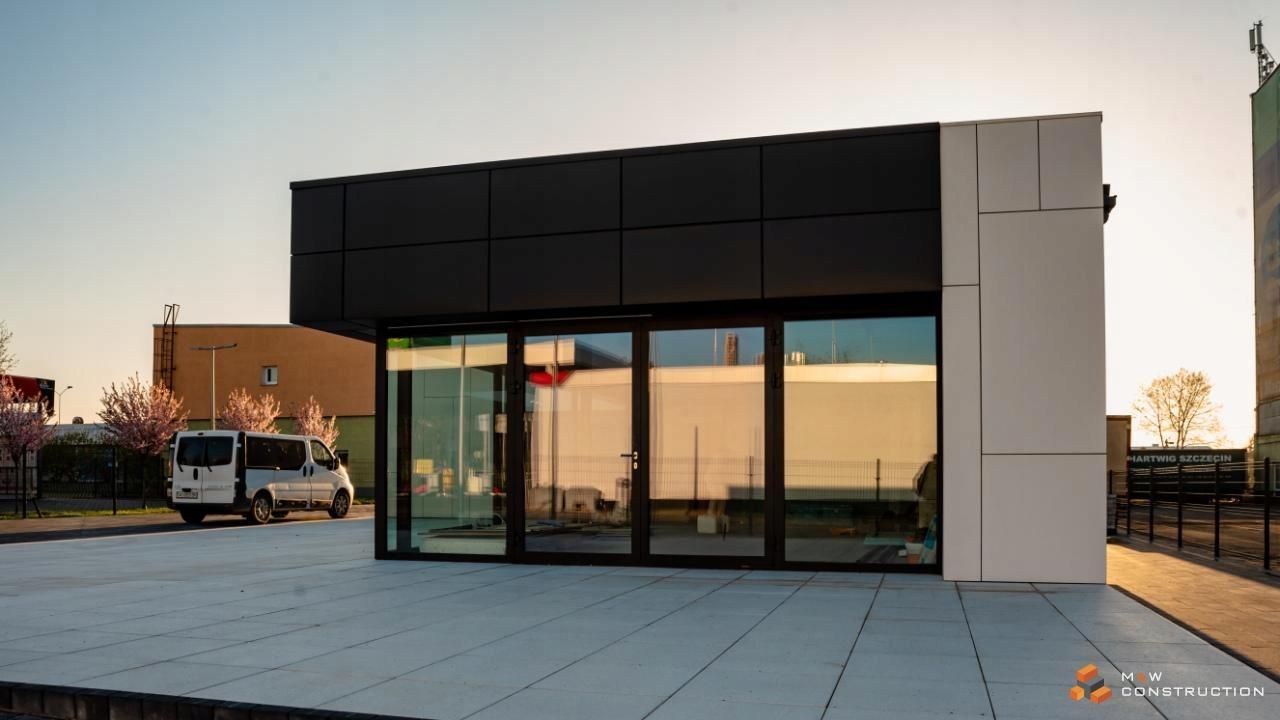

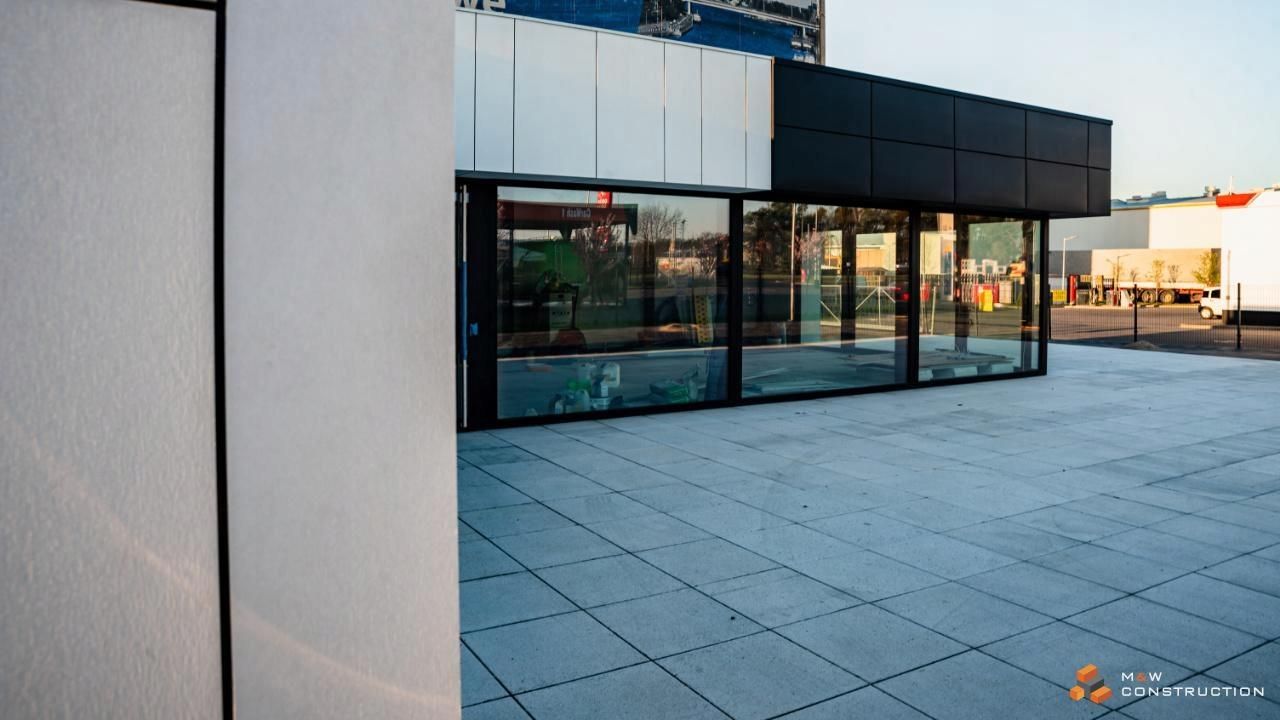

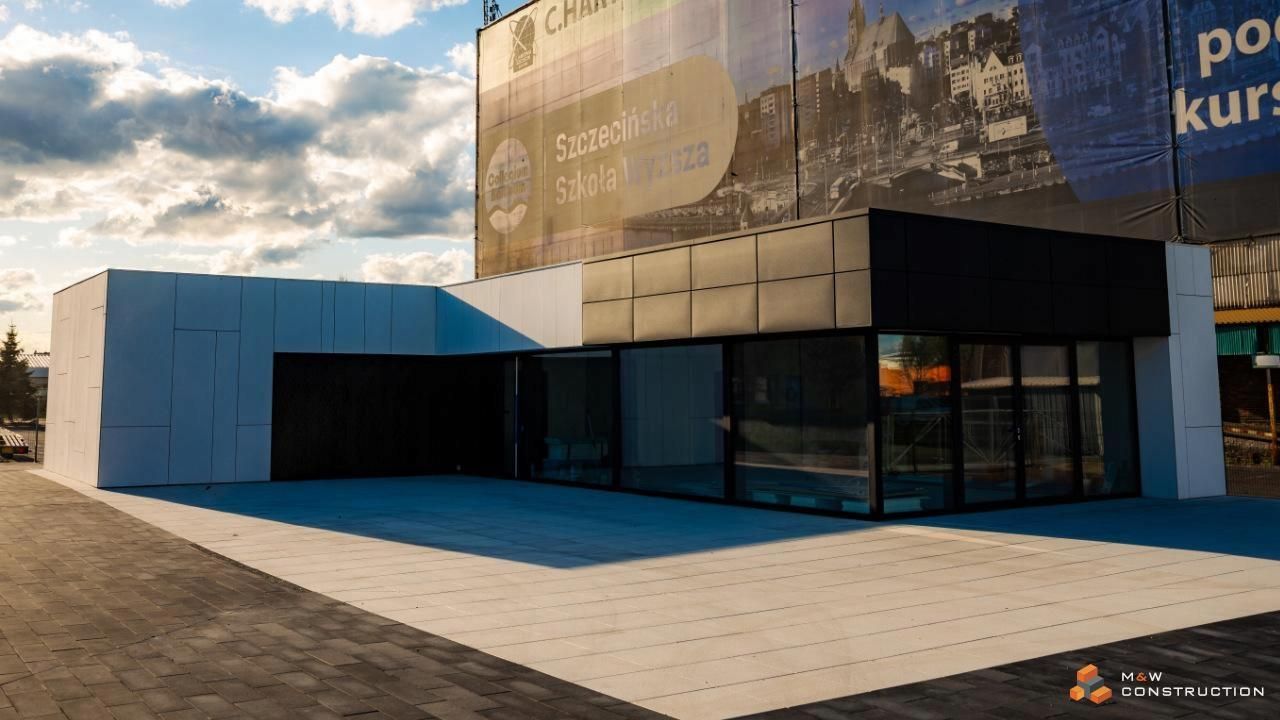

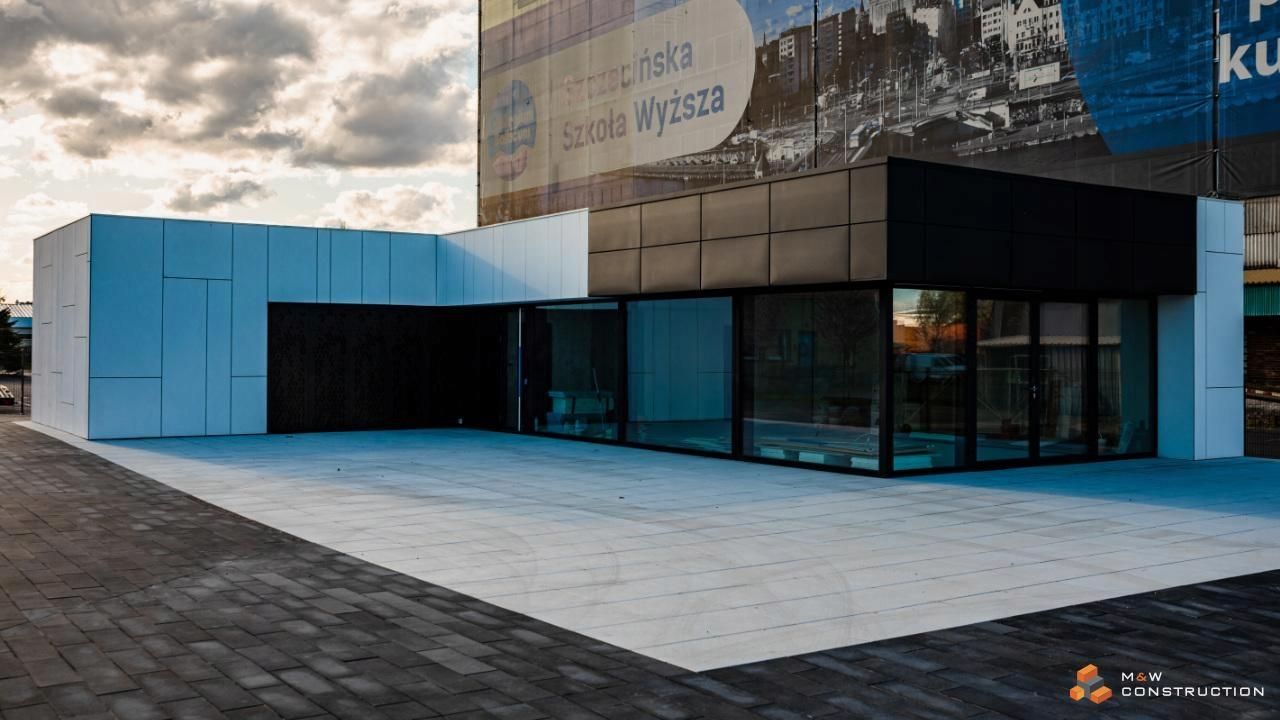

  - elewacja według zrealizowanego obiektu

3. Stolarka okienna i drzwiowa

• Stolarka okienna w systemie aluminiowym, profil 5-cio komorowy w dowolnym kolorze RAL zestaw 3-szybowy Ug= 0,6 Uw=0,9:

  - Okno stałe ~3000x2300mm – 5 szt.

• Drzwi zewnętrzne przeszklone w systemie aluminiowym z przegrodą termiczną (kolor RAL do wyboru) wymiar 1000x2300mm, zamek 3-punktowy, pochwyt lub klamka, samozamykacz – 1 szt.
• Drzwi zewnętrzne przeszklone dwuskrzydłowe w systemie aluminiowym z przegrodą termiczną (kolor RAL do wyboru) wymiar 2500x2300mm stanowiącę bramę wjazdową do obiektu zamek 3-punktowy, pochwyt lub klamka, samozamykacz – 1 szt.

Koszt pawilonu bez wykończenia wnętrza i instalacji (w.g. powyższej specyfikacji):

Cena od: 626 860,00 zł netto

Oferta nie zawiera:

• przygotowania gruntu pod ustawienie obiektu
• wykonania przyłączy zewnętrznych
• dokumentacji projektowej obiektu
• wykończenia wnętrza i instalacji
• kosztów transportu i rozładunku obiektu

Ogłoszenie ma charakter informacyjny i służy promocji naszych obiektów modułowych, które tworzymy na zamówienie, ściśle według indywidualnych potrzeb i oczekiwań każdego klienta. Realizujemy projekty „szyte na miarę”,

Przedstawiona oferta cenowa ma charakter informacyjny, nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego

oraz nie stanowi odzwierciedlenia aktualnych stanów magazynowych
