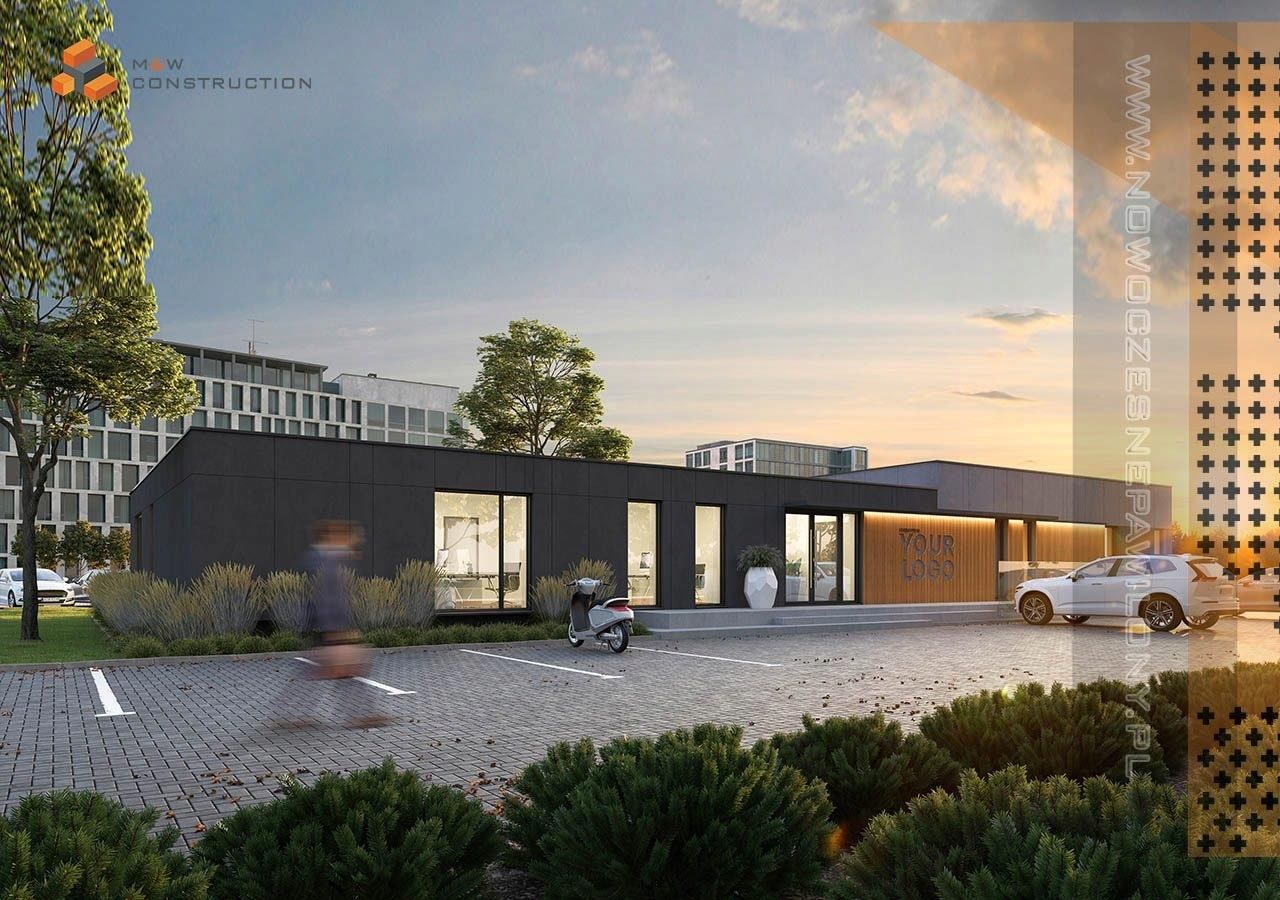

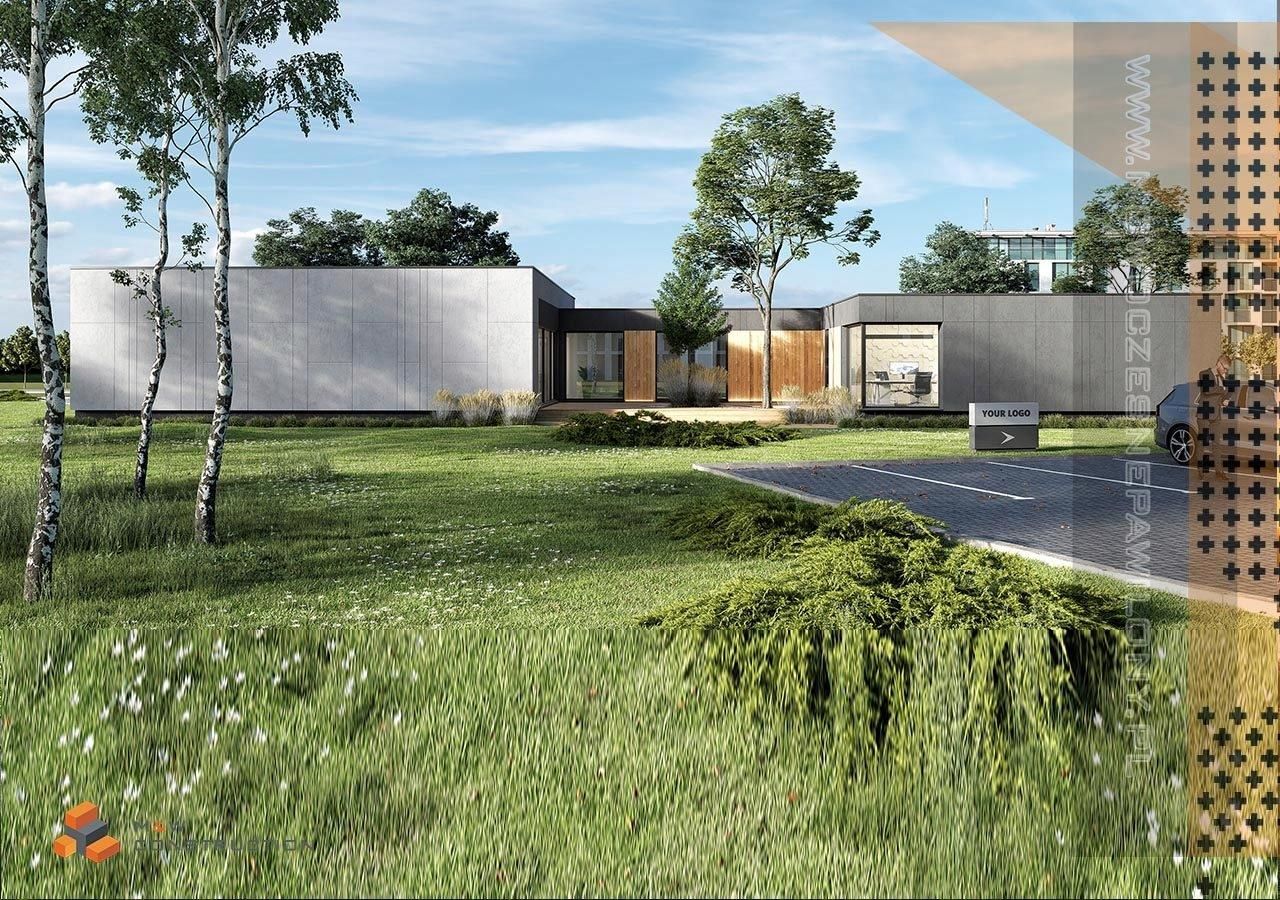

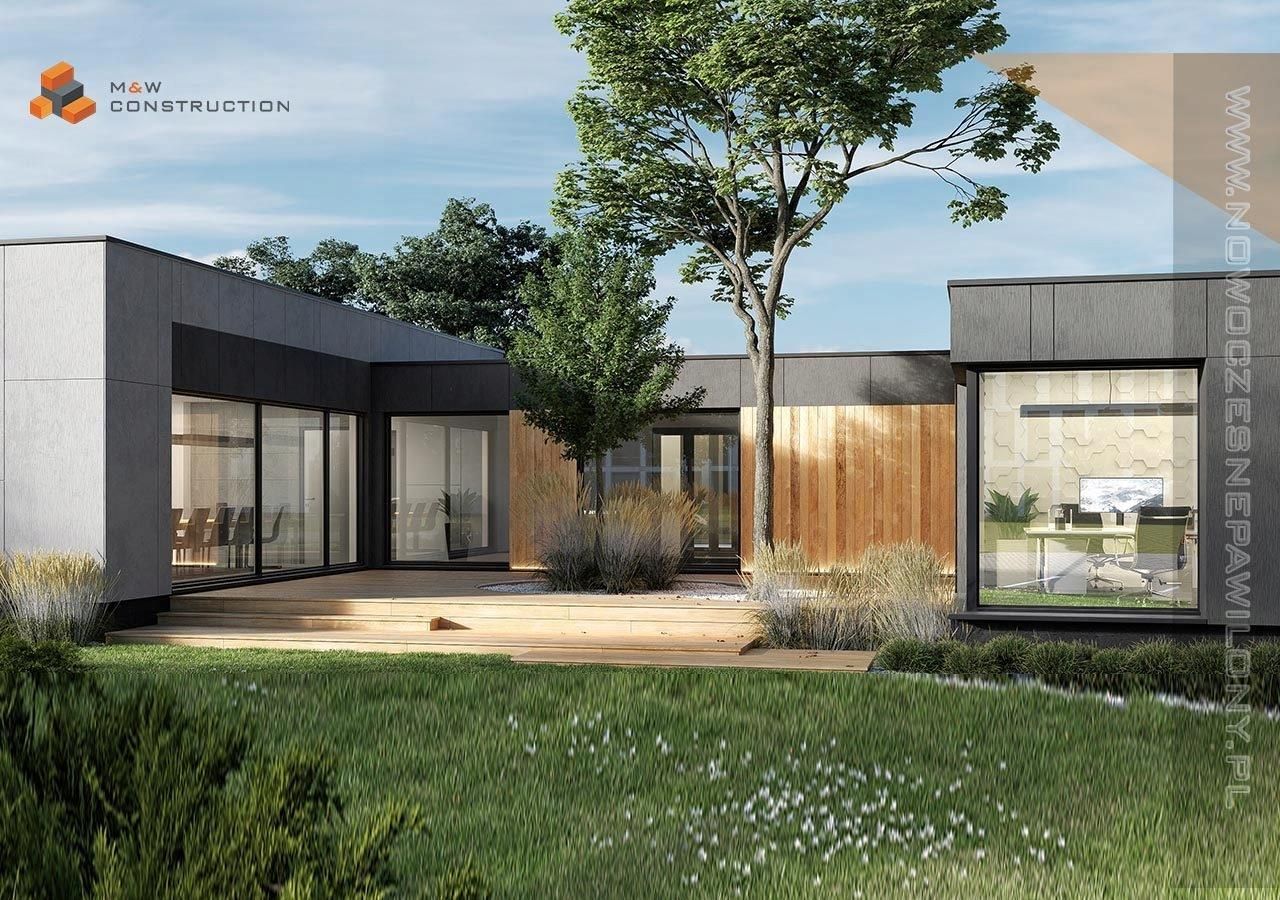

Pawilon handlowy, Biurowiec Kontenerowy, Modułowe Domy 306 m2

1. Konstrukcja ispecyfikacja techniczna obiektu

• Powierzchnia zabudowy bez uwzględnienia ozdobnej elewacji – 306m2 (9 standardowych modułów 6,0x3,0x3,2m + 8 indywidualnych modułów 6,0x3,0x4,0m w standardowym układzie, wymiar zewnętrzny 30,0/21,0 x 12,0/6,0 x 3,2/4,0m plus ozdobna elewacja)

• Samonośna konstrukcja stalowa zabezpieczona antykorozyjnie (bez zabezpieczenia ppoż.), umożliwiająca wielokrotnymontażi demontaż obiektu, dostosowana do II strefy opadowej

  Konstrukcja pawilonu spełnia normy:

  - PN-EN 1991 – oddziaływanie na konstrukcję

  - PN-EN 1991-1-1 – obciązenie użytkowe

  - PN-EN 1991-1-3 – obciązenie śniegiem

  - PN-EN 1991-1-4 – obciązenie wiatrem

  - PN-EN 1993-1:2006/AC:2009 – konstrukcje stalowe, obliczenia statyczne i projektowanie

• Ściany obiektu wykonane z płyty warstwowej z rdzeniem PIR 120mm Uc = W/(m² x K)=0,18

• Dach płaski (ok. 3%) z spadkiem skierowanym na dwie ściany obiektu (ściana 30mb + 21mb) wykonany z płyty warstwowej z rdzeniem PIR 160mm Uc = W/(m² x K)=0,14, pokryty membraną PVC

• Obróbki blacharskie i attyka w kolorze RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

• Rynny i spusty wewnętrzne (ukryte za ozdobną elewacją) na dwóch ścianach obiektu (30mb + 21mb)

• Podłoga na konstrukcji stalowej zamknieta od spodu blachą profilowaną, docieplona natryskową pianą PUR, folia izolacyjna, płyta cementowo-drzazgowa 20mm, Uc = W/(m² x K)=0,3

• Wentylacja grawitacyjna – kratki ścienne we wskazanych przez Inwestora miejscach

• Montaż obiektu na wcześniej przygotowanym przez Inwestora gruncie

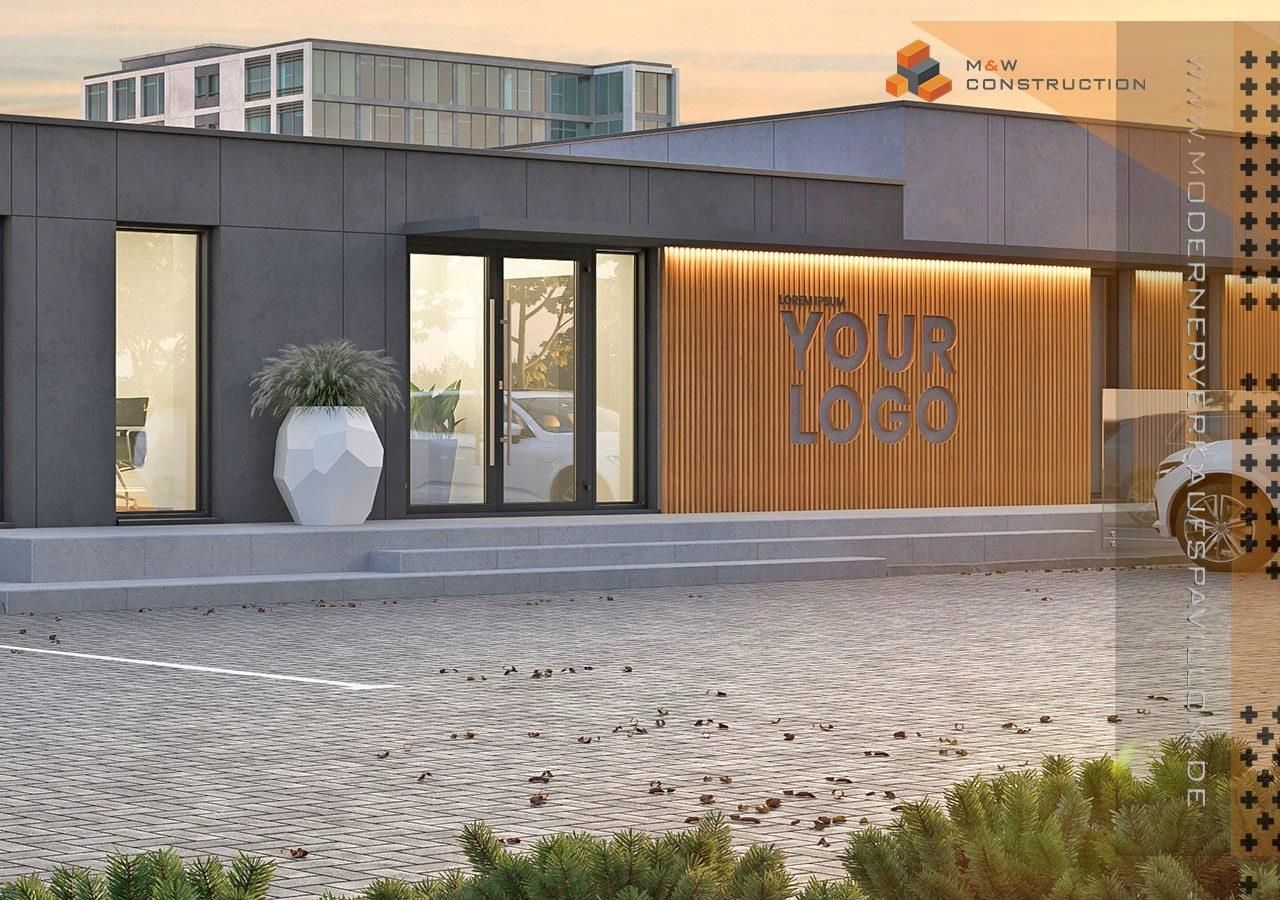

2. Elewacja obiektu

• Ozdobna wypustka typu ZEZ-PRO do +60cm wraz z ozdobną kolumną, zabudowane elewacją z kasetonów stalowych
• Elewacja zabudowana kasetonami stalowymiz ukrytym systemem mocowań.

  Układ elewacji: regularne pasy, nieregularne pasy lub symetryczne prostokąty.

  Standardowe kolory elewacji wliczone w cenę: RAL 7024, RAL 7016, RAL 9005, RAL 9006, RAL 9010, RAL 1015

• Elewacja ozdobna - zabudowana drewnem, świerk skandynawski profil rhombo, kolor wg wzornika – wstawki elewacyjne na froncie i tyle obiektu

3. Stolarka okienna i drzwiowa

• Stolarka okienna I drzwiowa w systemie aluminiowym, profil 5-cio komorowy w dowolnym kolorze RAL, zestaw 3-szybowy 4/12/4/12/4 Ug= 0,6 Uw=0,9:

  - Stolarka okienna i drzwiowa w.g koncepcji architektonicznej

Koszt pawilonu bez wykończenia wnętrza i instalacji (w.g. powyższej specyfikacji):

Cena od: 915 300,00 zł netto

Oferta nie zawiera:

• przygotowania gruntu pod ustawienie obiektu
• wykonania przyłączy zewnętrznych
• dokumentacji projektowej obiektu
• wykończenia wnętrza i instalacji

Ogłoszenie ma charakter informacyjny i służy promocji naszych obiektów modułowych, które tworzymy na zamówienie, ściśle według indywidualnych potrzeb i oczekiwań każdego klienta. Realizujemy projekty „szyte na miarę”

Przedstawiona oferta cenowa ma charakter informacyjny, nie stanowi oferty handlowej w rozumieniu Art.66 par.1 Kodeksu Cywilnego

oraz nie stanowi odzwierciedlenia aktualnych stanów magazynowych
