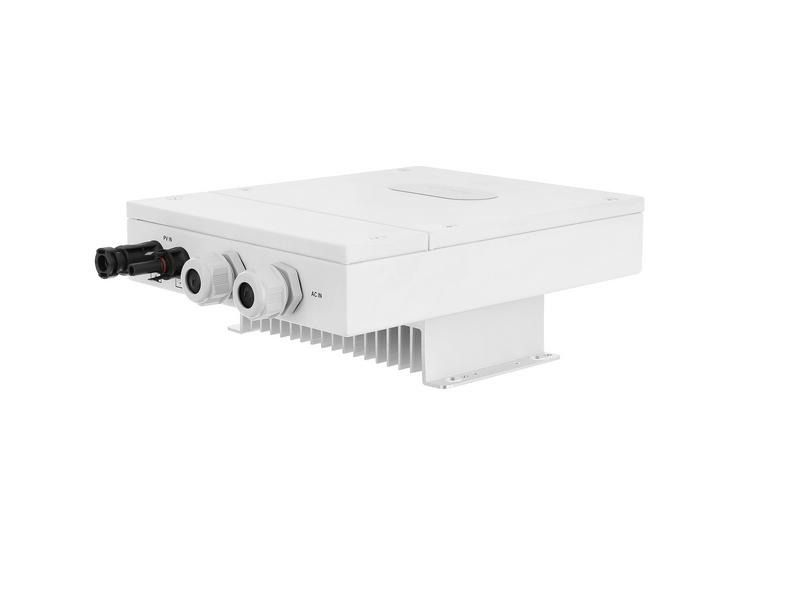

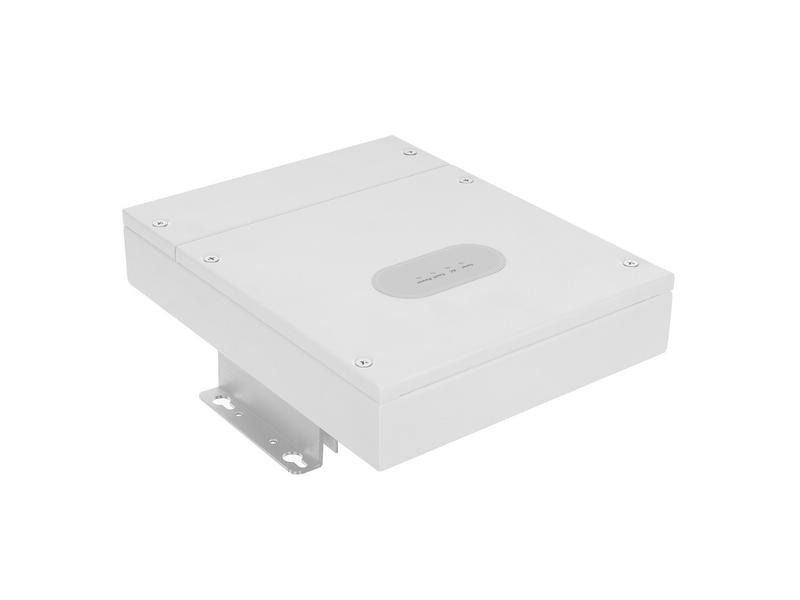

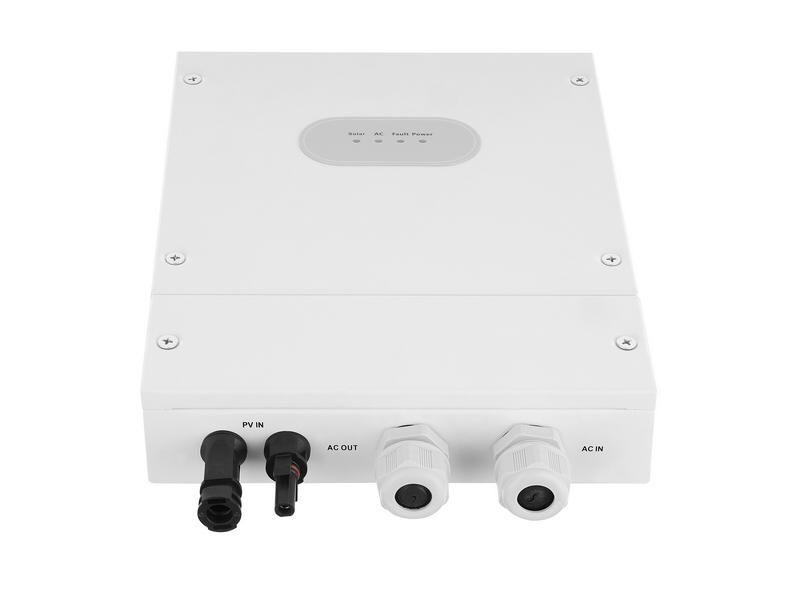

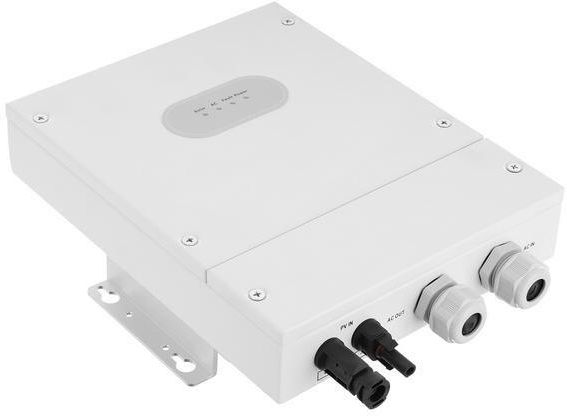

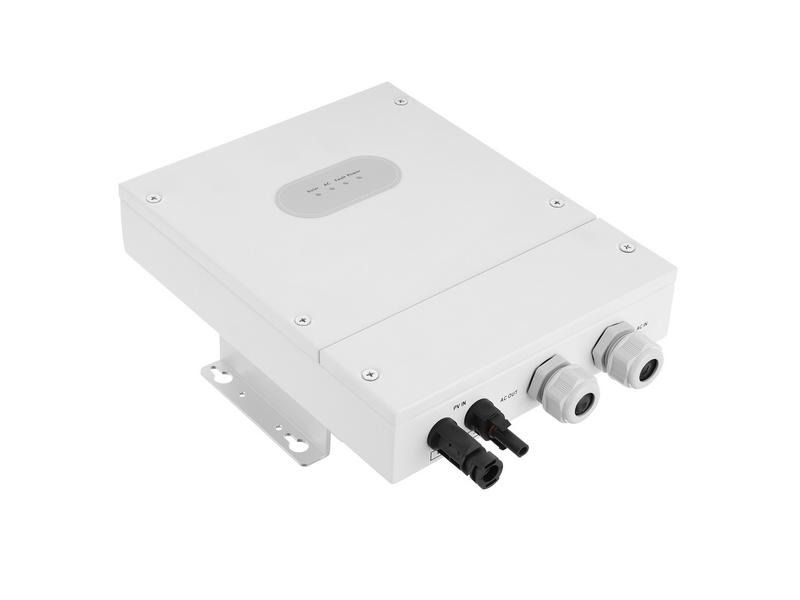

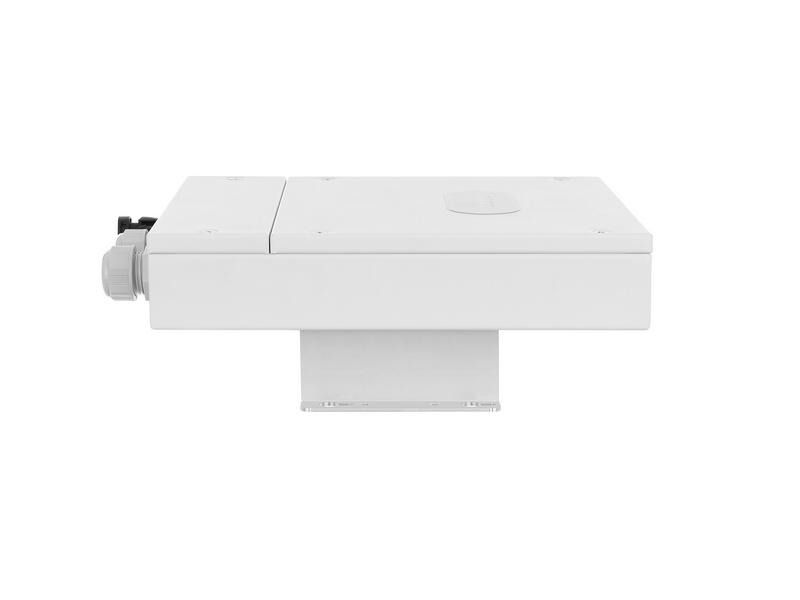

Przetwornica Solarna ECO Solar Boost MPPT-4000 4kW GRID

Podstawowe cechy produktu:

• TYP: DC/AC + sieć AC
• Napięcie zasilania: 120 do 350 (VDC)
• Napięcie wyjściowe: 120 do 350 (VAC)
• Moc maksymalna: 4 kW
• Przebieg napięcia na wyjściu: Modyfikowany SINUS dla zasilania z PV
• Przebieg napięcia na wyjściu: CZYSTY SINUS dla zasilania z sieci AC
• Stopień ochrony IP: IP 67 - wodoszczelne
• Chłodzenie: Aktywne - wentylator

Przetwornica ECO Solar Boost MPPT-4000 GRID pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania rezystancyjnych urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym od 32V do 50V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 4kW, przetwornica posiada wyjście AC do którego podłączony jest odbiornik energii.
Dodatkowo przetwornice wyposażona jest w przyłącze zasilania AC z sieci 230V co w przypadku braku energii z systemu PV pozwala na zasilanie odbiorników bezpośrednio z sieci energetycznej.

Taki układ gwarantuje nagrzewanie wody w bojlerze również wtedy kiedy nie mamy możliwości pozyskania energii słonecznej z paneli PV. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się domocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

Dane techniczneCharakterystyka wejścia PV

• Maksymalna obsługiwana moc systemu PV: 4000W
• Maksymalny prąd wejściowy: poniżej 20A
• Zakres napięcia wejściowego PV: 120 VDC - 350 VDC
• Napięcie startowe: 160 VDC
• Sprawność MPPT: 99%

Charakterystyka wejścia AC

• Maksymalna moc: 4000W
• Nominalne napięcie zasilania: 230 VAC
• Zakres napięcia zasilania z sieci: 180 VAC - 260 VAC
• Prąd maksymalny: 20A

Charakterystyka wyjścia

• Maksymalna moc: 4000W
• Nominalne napięcie zasilania: 230 VAC
• Zakres napięcia zasilania z sieci: 0 VAC - 260 VAC
• Prąd maksymalny: 20A

Charakterystyka obciążenia

• Inwerter przeznaczony jest wyłącznie do zasilania grzałek.
• Moc grzałki nie powinna być większa niż 4000 W / 230 V, a jej rezystancja nie powinna być mniejsza niż 13 Ω.
• Podłączenie silników skutkuje uszkodzeniem urządzenia.
• Zalecana długość przewodu zasilającego pomiędzy urządzeniem a odbiornikiem nie większa niż 2m

Parametry mechaniczne

• Wymiary: 250 x 155 x 80 mm
• Waga: 3 kg
• Klasa ochrony: IP65
