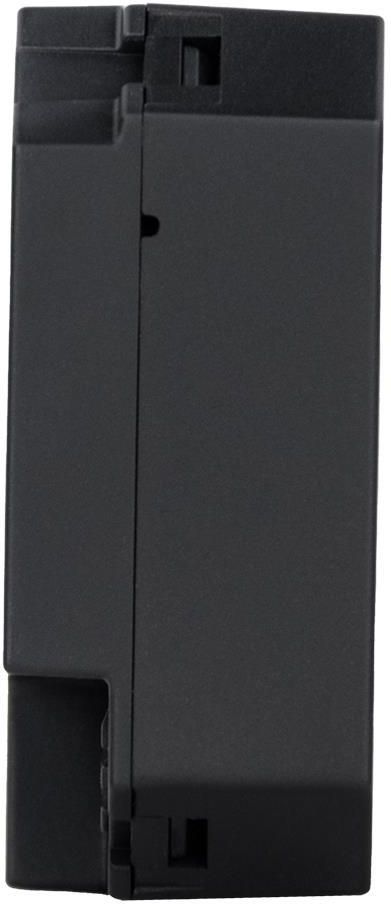

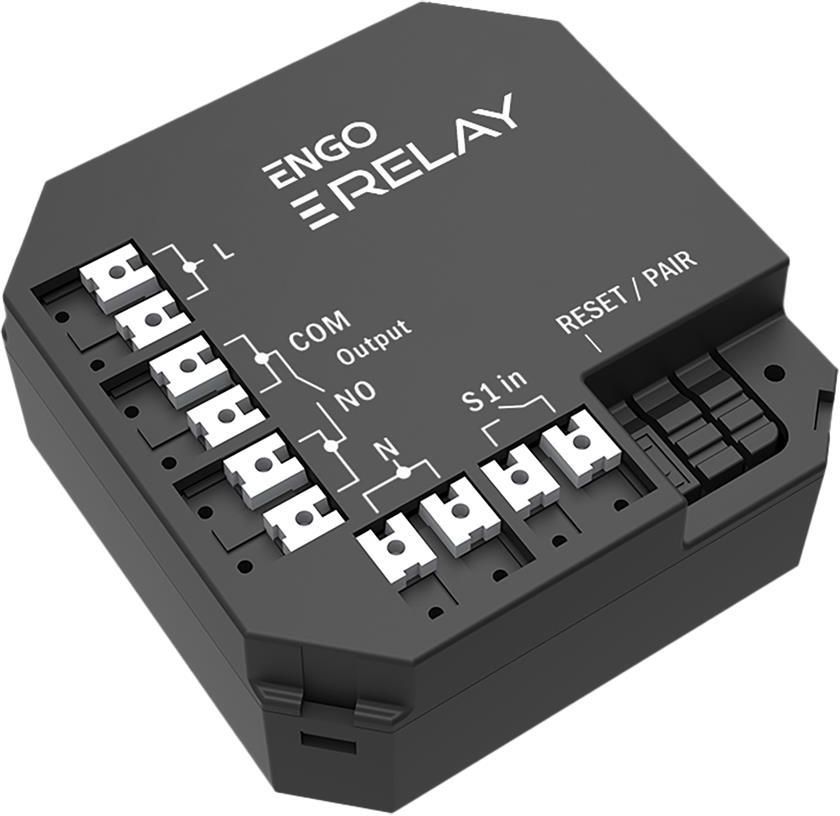

Engo Przekaźnik (EREL1ZB12A)

ERM12A

Moduł przekaźnika 12A

Służy do włączania/wyłączania urządzeń elektrycznych. Dzięki małym wymiarom można go zamontować w puszce instalacyjnej, bądź tam, gdzie istnieje potrzeba wysterowania odbiornika o maksymalnym obciążeniu 12A.

Przykładowe zastosowanie:

• Sterowanie urządzeniem grzewczym (typu ON-OFF) poprzez podłączenie do przekaźnika regulatora napięciowego 230V AC np. ESIMPLE230.
• Podłączenie odbiornika o większej mocy niż pozwala na to przekaźnik w regulatorze. Maksymalny pobór prądu urządzenia elektrycznego nie może przekroczyć 12A.
• Odciążenie wyjść w listwie centralnej (np. ECB08M) za pomocą ERM12A w przypadku zastosowania większej liczby siłowników na strefę lub odbiorników o dużej mocy (np. elektryczne maty grzewcze)

ERMA12A to moduł przekaźnika 12A, który służy do włączania oraz wyłączania urządzeń elektrycznych. Nadaje się on do stosowania z nadajnikami o maksymalnym obciążeniu wynoszącym 12A. Jego niewielkie rozmiary sprawiają, że bez problemu można zamontować go w puszce instalacyjnej.

Jednym z przykładowych zastosowań modułu ERMA12A jest wykorzystanie go do sterowania urządzeniem grzewczym wyposażonym w styk ON-OFF poprzez podłączenie do przekaźnika napięciowego regulatora o natężeniu 230 V AC. Takie napięcie jest niezbędne do tego, aby przekaźnik działał zgodnie ze swoim przeznaczeniem.

Moduł ten może służyć również do odciążenia wyjść w listwie centralnej w przypadku, gdy zastosowano większą liczbę siłowników na strefę lub wiele odbiorników o dużej mocy. Dzięki niemu możliwe jest skuteczne odciążenie styków listwy, do której podłączono np. elektryczne maty grzewcze.

Do elementu dołączona jest czytelna instrukcja obsługi, dlatego jego podłączenie nie powinno stanowić większego problemu. Jednak instalacja może być wykonana wyłącznie przez wykwalifikowaną osobę, która ma do tego niezbędną wiedzę oraz umiejętności.

Przed podłączeniem modułu do urządzenia należy upewnić się, że parametry jego pracy są zgodne z wymogami tego elementu. W przeciwnym razie sprzęt nie będzie działał poprawnie, a także pojawi się ryzyko nadmiernego przegrzania, a nawet pojawienia się ognia.

O poprawnym podłączeniu modułu oraz jego gotowości do pracy informuje niebieska dioda, w którą jest on wyposażony.

Dane Techniczne

Zasilanie

230V AC 50 Hz

Max obciążenie

12A

Wejścia

beznapięciowe NO/COM

napięciowe SL 230V AC

Wyjście sterujące

NO/COM/NC (beznapięciowe)

Wymiary [mm]

48 x 48 x 20
