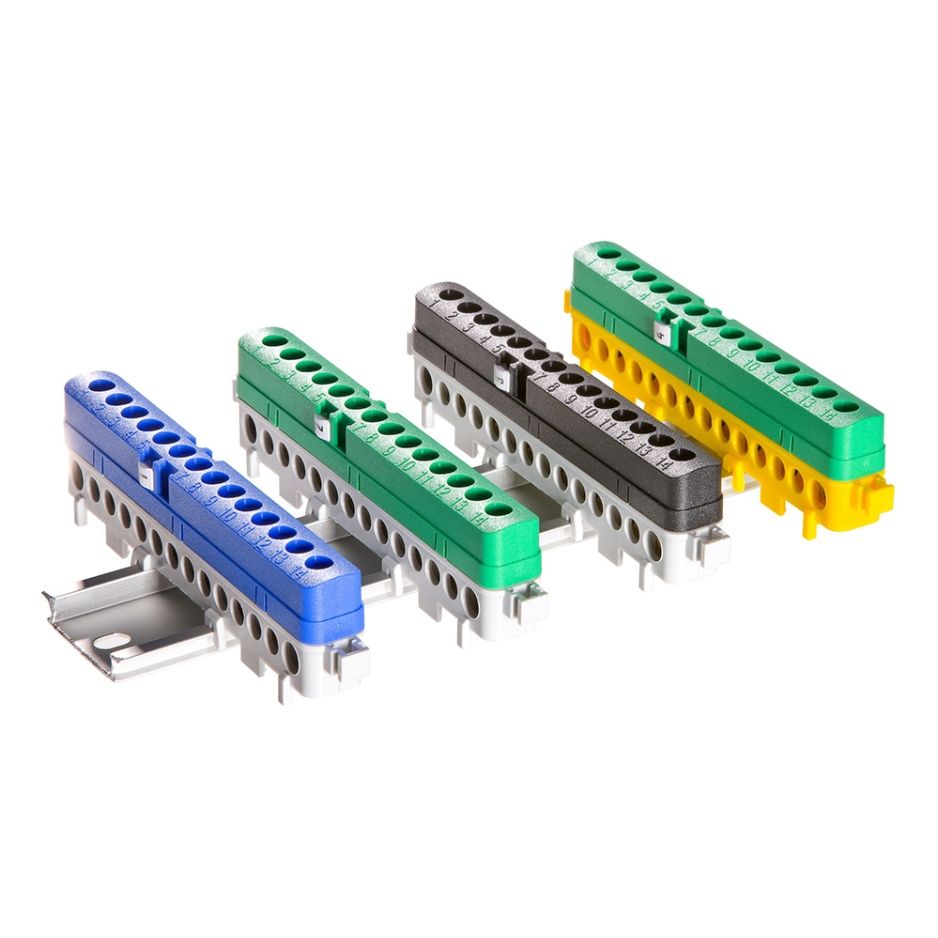

Listwa zaciskowa na szynę izolowana 14-torowa zielona LPI-14 A18-1058 Pokój S.E.

Listwy Przyłączeniowe Izolowane LPI służą do realizowania połączeń torów prądowych, neutralnych lub ochronnych. Występują w dwóch odmianach: LPI-6 umożliwiający podłączenie sześciu przewodów oraz LPI-14 umożliwiający podłączenie czternastu przewodów. Każda listwa składa się z korpusu izolacyjnego oraz listwy zaciskowej wykonanej z mosiądzu. Podstawa korpusu dostępna jest w kolorze szarym i żółtym, natomiast pokrywa korpusu występuje w kolorach niebieskim, zielonym i czarnym. Konstrukcja podstawy umożliwiająca montaż na szynie TS35, 12×2 lub do podłoża za pomocą wkrętów. W pokrywie znajdują się gniazda na oznaczniki typu DK oraz cyfrowe oznaczenie poszczególnych torów zacisków. Listwy przyłączeniowe LPI można także zamontować na wspornikach typu Ws tworząc izolowany blok 2..4 listew zwany BLPI. Wsporniki typu Ws umożliwiają montaż do podłoża oraz do szyny TS35. Wsporniki wyposażone są w gniazda na oznaczniki. Blok BLPI może składać się z sześcio lub czternastozaciskowych listew LPI. Występuje także w specjalnej odmianie żółto-zielonej do zastosowania tylko w torach ochronnych.
Normy: IEC 60998-2-1

• Przyłączalność znamionowa: 25mm2
• Przekrój znamionowy:
  [drut] 12x 1,5…16mm2; 2x 1,5…25mm2
  [linka] 12x 1,5…10mm2; 2x 1,5…16mm2
• Napięcie znamionowe izolacji: 400V
• Prąd znamionowy ciągły: 101A
• Długość odizolowania: 12mm
• Materiał izolacyjny: poliamid
• Temperatura otoczenia: -25…+100°C
• Masa: 73g
• IP: IP20
