KABEL SKRĘTKA GETFORT PREMIUM CAT.6 U/UTP LSOH 305m

KABEL SKRĘTKA - Getfort kat.6 U/UTP 350mhz LSOH 305m

CECHY I ZALETY KABLA:

• Producent: GETFORT
• Model: GF-6UTP-LSOH-305
• Typ: U/UTP kat.6
• Pasmo częstotliwości: 350MHz
• Średnica żyły CU: 23AWG(0,54)mm
• Średnica zewnętrzna kabla: 5,8mm
• Waga kabla: 23kg
• Klasyfikacja ogniowa PN-EN 50575: Dca-s2,d0,a1

PRZEZNACZENIE KABLA TYPU SKRĘTKA:

Kabel teleinformatyczny (skrętka) GetFort kat.6 klasy premium przeznaczone są do budowy profesjonalnych systemów teleinformatycznych lub telekomunikacyjnych w których wykorzystywane jest pasmo częstotliwości do 350MHz.

Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej powyżej 1Gb/s.

Przewód stosuje się do budowy tzw. systemów okablowania strukturalnego wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2.

W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kabel z powłoką bezhalogenową LSOH, nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg. PN-EN 61034-2, EN61034-2, IEC 61032-2 i o ograniczonym wydzielaniu gazów korozyjnych wg. PE-EN 60754-2, EN 60754-2, IEC 60754-2.

Kabel ten jest sklasyfikowany zgodnie z normą PN-EN 50575 (CPR)

Przewód ten idealnie nadaję się także do budowy systemów CCTV - telewizji przemysłowej dzięki świetnym właściwościom przesyłu sygnału wideo z kamer.

NORMY PRODUKCJI:

Skrętka UTP kategorii 6 została wyprodukowana zgodnie z normami:

• PN-EN 60332-1-2
• PN-EN 61034-2
• PN-EN 60754-2
• PN-EN 50173-1
• ANSI/TIA 568.2
• PN-EN 50288-5-1

Wykres parametrów transmisyjnych - przykładowe wyniki pomiarowe

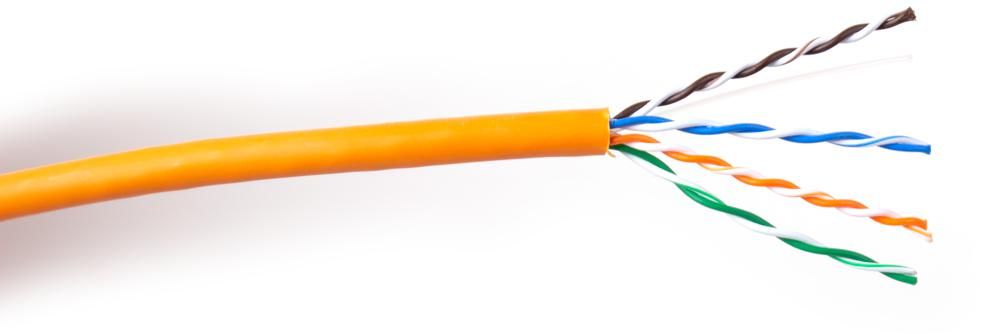

BUDOWA KABLA:

• Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
• Izolacja: specjalna mieszanka poliolefinowa
• Kolory izolacji żył: sielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
• Ośrodek: sztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
• Powłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH
• Kolor powłoki: pomarańczowy RAL 2003

SPECYFIKACJA I DANE TECHNICZNE:

Zakres temperatury podczas pracy -30°C do +70°C podczas układania -10°C do +50°C
Minimalny promień gięcia 4xØd -podczas pracy
6xØd -podczas układania
Średnica przewodnika CU 0,54mm
Średbuca izolowanej żyły 0,97mm
Rezystancja pętli żył/pary w temp. 20°C (max) 165 Ω/km
Rezystancja izolacji (min): 5 GΩxkm
Asymetria rezystancji żył w parze: ≤ 2%
Pojemność skuteczna dowolnej pary przy 1 kHz: 50 ± 5 nF/km
Asymetria pojemności w torze transmisyjnym względem ziemi przy 1kHz (max) 1600 pF/km
Napięcie pracy: 150V
Próba napięciowa: napięcie zmienne 50 Hz - 700 V AC napięcie stałe 1000 V DC
Impedancja falowa: 100 ± 5 Ω
Prędkość propagacji NVP: 0.67%
Tłumienność odbiciowa par w zakresie częstotliwości dB (min): f = 4÷10 MHz - 20+5lg(f)
f = 10÷20 MHz - 25
f = 20÷350 MHz - 25-7lg(f/20)
Kolor Pomarańczowy RAL 2003

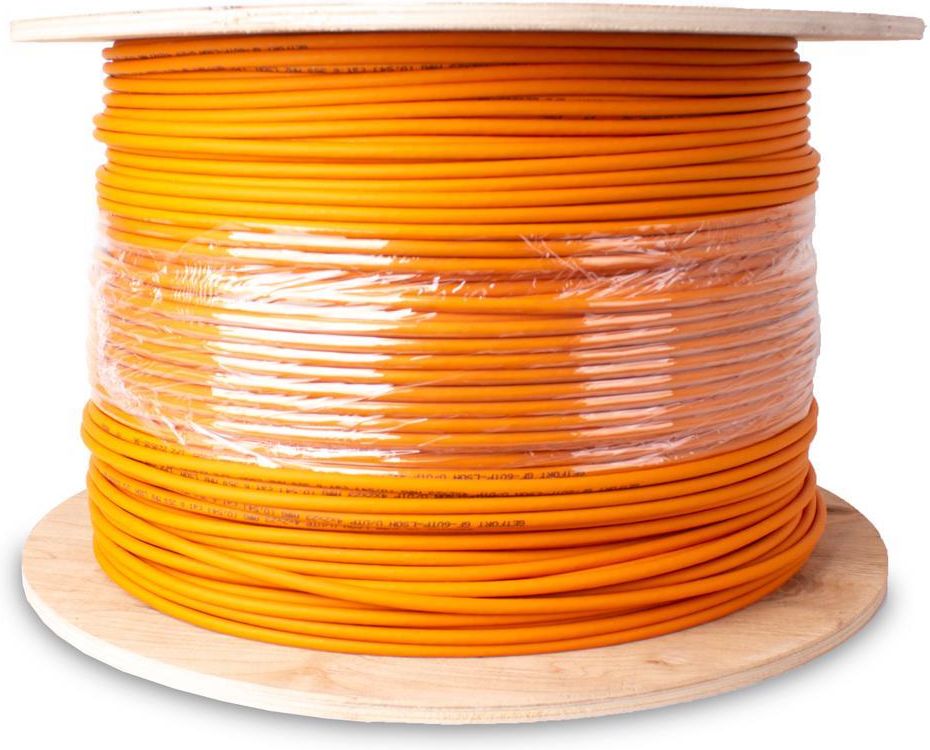

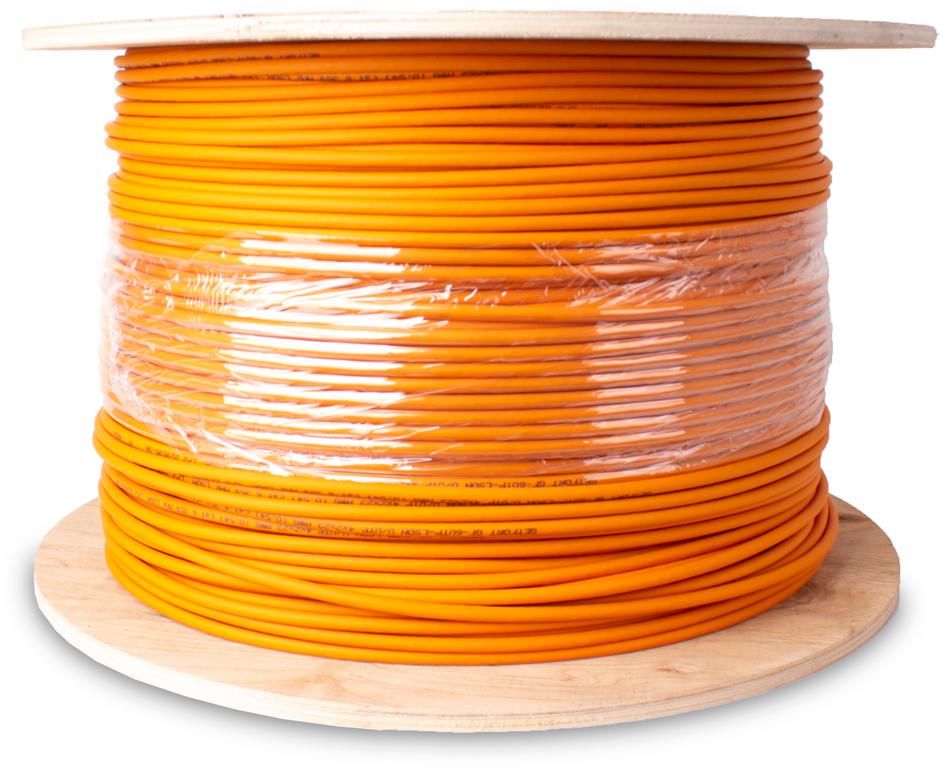

Konfekcja 305m
