Wspornik dachowy Ivensis ID450 420mm

Wspornik dachowy Ivensis ID450 420mm

Produkty sygnowane logo IVENSIS dedykowane są branży HVAC. Pozwalają na kompleksowe obsłużenie inwestycji związanych z montażem urządzeń klimatyzacyjnych. Wszystkie produkowane przez IVENSIS akcesoria montażowe wykonane są z najwyższej jakości materiałów i posiadają niezbędne certyfikaty. W ofercie IVENSIS znajdują się: wsporniki klimatyzacji, podstawy pod klimatyzatory, koryta instalacyjne, akcesoria odprowadzenia skroplin oraz taśmy aluminiowe.

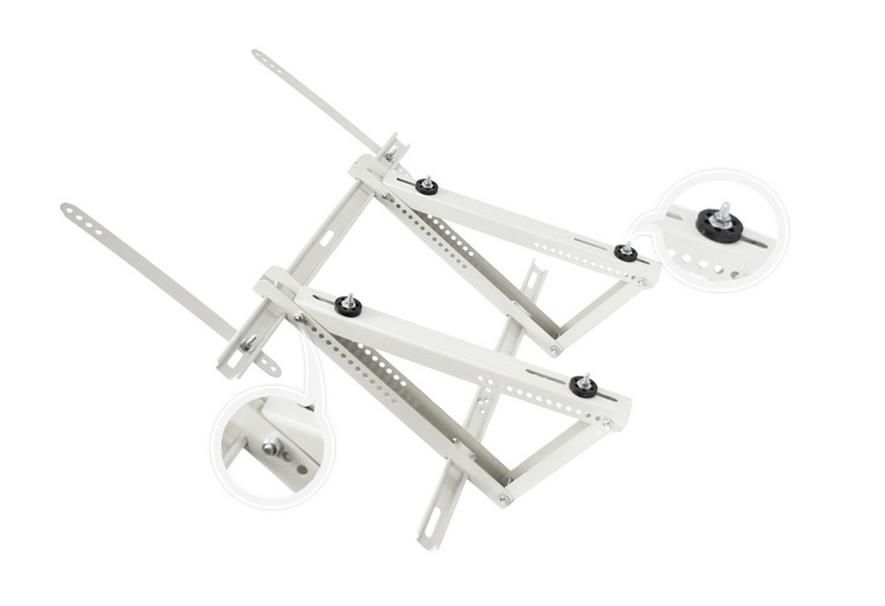

Wspornik dachowy składany z poziomicą służący do zamontowania jednostki zewnętrznej klimatyzatora na połaci dachowej, również na dachówce. Wspornik ma regulowany kąt nachylania.

• Model ID450
• Regulowany kąt rozwarcia ramion wspornika wynosi od 10° do 74°
• Belka montażowa poprzeczna z poziomicą: Tak
• Długość belki: 780mm
• Długość ramienia: 420mm
• Wysokość ramienia: 250mm
• Przeznaczenie: 7000 - 18000 BTU
• Obciążenie: 120 kg
• Połączenie śrubami
• Materiał: Stal malowana proszkowo
• Kolor: RAL 9002 beige
• Akcesoria montażowe w zestawie

Specyfikacja techniczna:

Długość belki: 780 mm

Rozmiar ramienia: 420×250 mm

Maksymalne obciążenie: 120 kg

Instrukcja montażu:

1. Należy zamontować galwanizowane pasy z poprzeczką do dachu
2. Połącz elementy A,B,C śrubami według obrazka. Poprzeczka C jest regulowana tak, aby zapewnić odpowiedni kąt
3. Należy zainstalować dwie poprzeczki zgodnie z rysunkiem
