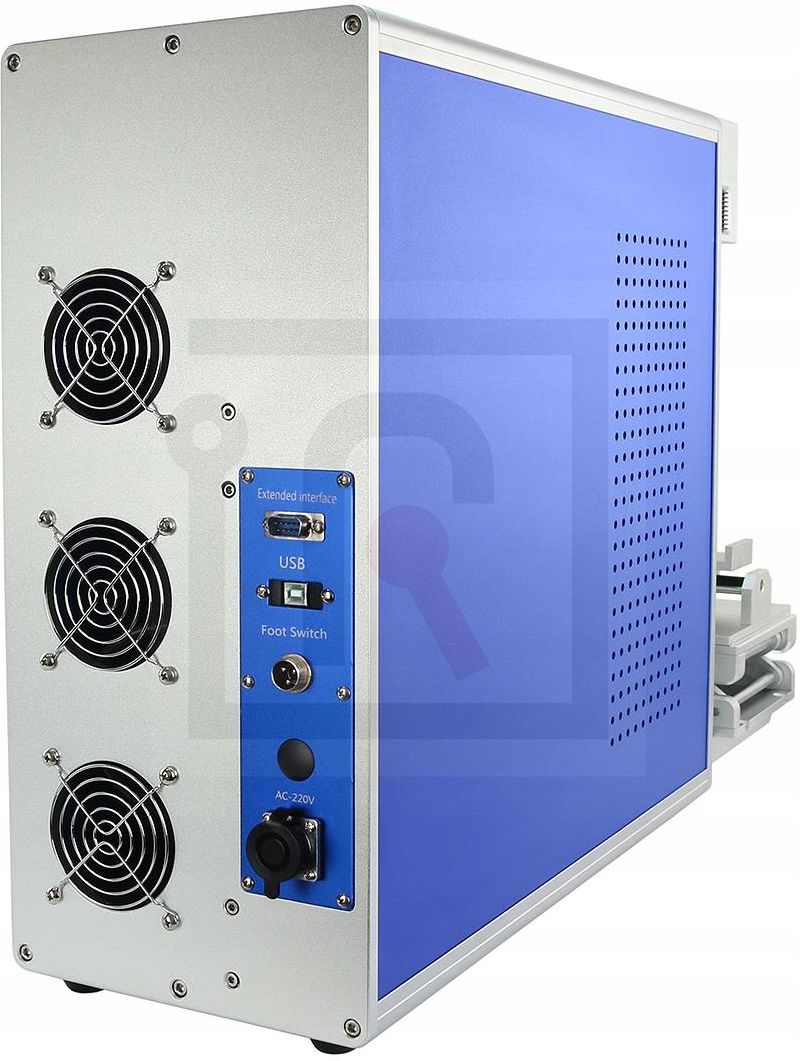

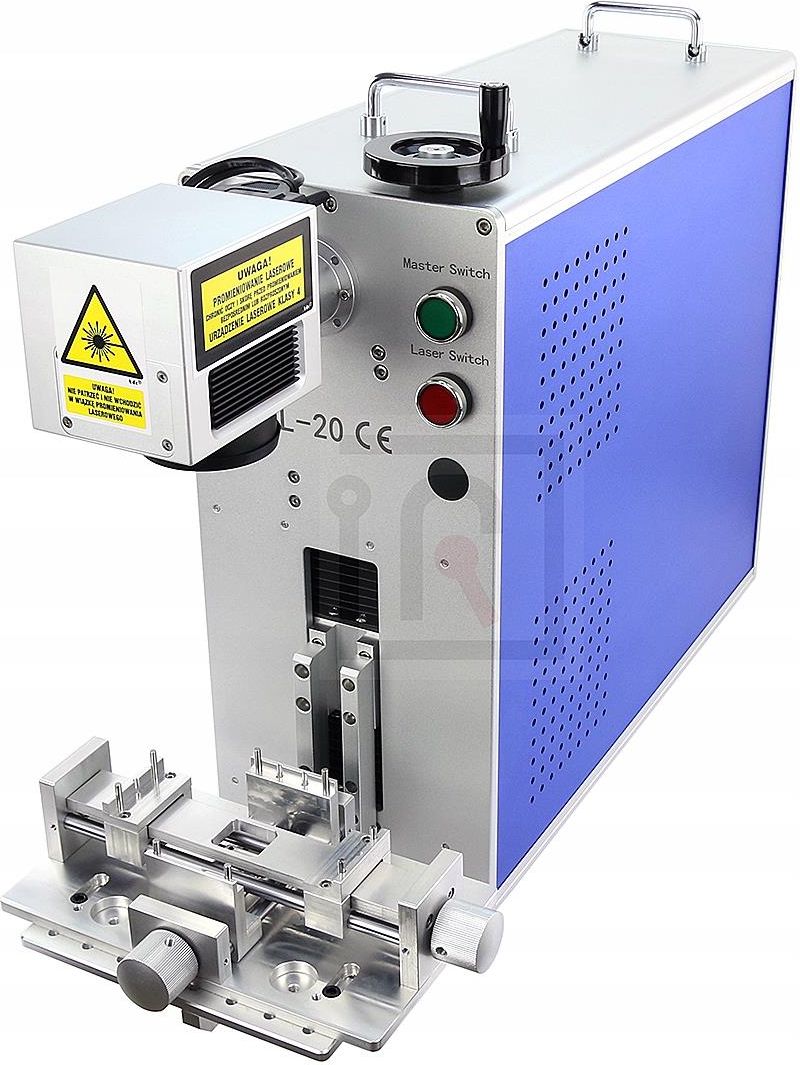

Reball Zestaw Do Grawerowania Grawerka Laser Fiber 20W

• złoto,
• srebro,
• tytan

oraz inne materiały metaliczne.

W zestawie dwa stoliki

• standardowy płaski stolik 210x150mm z regulowaną za pomocą przekładni ślimakowej osią Z (pion) do ustawiania ogniskowej
• precyzyjny uchwyt do niestandardowych i drobnych elementów. Uchwyt umożliwia montaż elementów w osi X od 6,5 do 22cm oraz osi Y od 5,3 do 11,5cm.

Dlaczego warto kupić prawdziwą grawerkę 20W a nie model dedykowany do separacji szyb i tylnych klapek w telefonach marek tj. TBK, ZWX, M-T:

• realna moc grawerek do telefonów to tylko 8W a nie 20W jak deklarują producenci co jest rozwiązaniem co najwyżej wystarczającym do telefonów komórkowych ale do niczego więcej
• moc 8W do separacji klapek telefonów to praca grawerki na 100% swojej mocy non-stop
• brak możliwości importu i eksportu w takich grawerkach nowych szablonów użytkownika z portu USB
• port USB w takich grawerkach służy tylko do podłączenia urządzeń typu, klawiatura, adapter WiFi
• aktualizacja listy szablonów tylko z serwera producenta w mało sprecyzowany sposób
• tworzenie nowych szablonów użytkownika tylko na małym ekranie urządzenia
• brak spolszczenia programu EZCAD i brak możliwości takiej zmiany w przyszłości na poziomie opcji użytkownika (zamknięte środowisko GUI)
• brak możliwości aktualizacji EZCAD (zamknięte środowisko GUI).

Nasza grawerka QSFL-20 o realnej mocy 20W i sprawdzonym producencie modułu lasera pozbawiona jest wszystkich powyższych wad rozwiązań skrojonych na miarę a dodatkowo pozwala na wykorzystanie urządzenia do grawerowania na innych przedmiotach a nie tylko na telefonach.

Prowadząc serwis GSM świadcz również usługę grawerowania a tym samym dodatkowego zabezpieczenia !!!

Świetnie sprawdza się przy obróbce materiałów niemetalicznych tj.

• plastik,
• plexi,
• płytki drukowane

oraz przy znakowaniu:

• elementów elektronicznych, linii elektrycznych, kabli i podzespołów komputerowych urządzeń elektrycznych,
• tabliczek znamionowych,
• zegarków,
• biżuterii,
• skóry,
• kalendarzy,
• modeli lotniczych,
• części samochodowych,
• części maszyn,
• narzędzi,

instrumentów lotnictwa i urządzeń kosmicznych,

• prezentów,
• urządzeń biurowych,
• długopisów, latarki, breloków, wizytowników,
• urządzeń sanitarnych
• opakowań

oraz wszystkim elementom wykonanym z metalów i stopów jak również przy tworzeniu kodów kreskowych.

rawerka laserowa QSFL-20 wykorzystywana jest również do grawerowania oznaczeń i znaków graficznych na obudowach telefonów komórkowych jak również do separacji przednich ramek i tylnych szklanych obudów.

Separacja termiczna stłuczonej szklanej obudowy telefonu przyspiesza proces naprawy urządzenia.

W zestawie najnowsze szablony graficzne dla popularnych modeli telefonów jak iPhone, Huawei, LG itp.

Więcej informacji na naszym kanale YouTube.

Dane techniczne znakowarki

• zasilanie: 230VAC
• pobór mocy: 300W

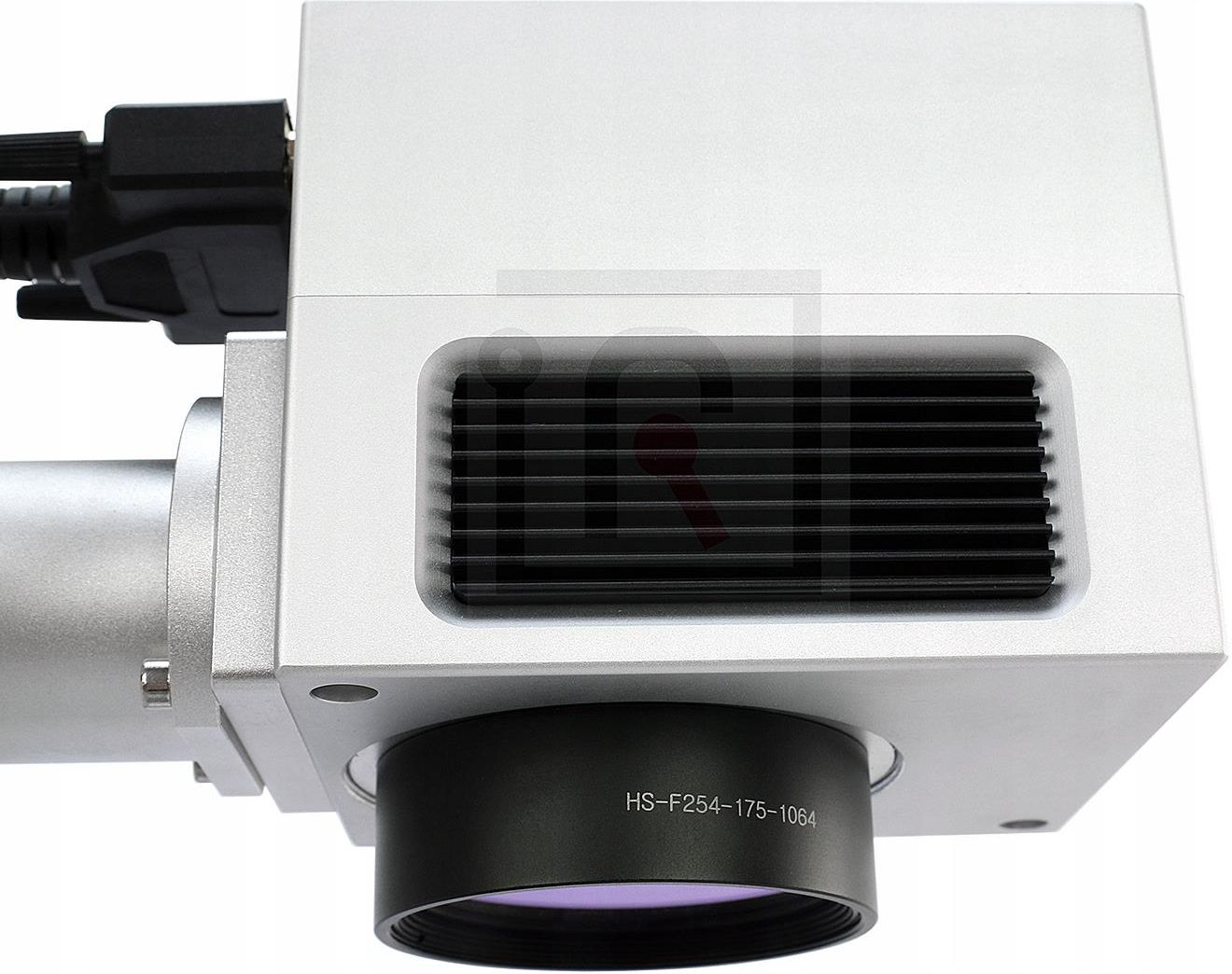

• soczewka: 70mm f=254mm (175x175mm) skupia wiązkę lasera nawet do 15 µm
• pole znakowania: 175x175mm
• obszar roboczy: 210x150mm
• regulowana wysokość dolnej podstawki: od 3 do 11cm od podłoża
• montaż elementów w osi X (uchwyt niestandardowy): 6,5-22cm
• montaż elementów w osi Y (uchwyt niestandardowy): 5,3- 11,5cm
• max. głębokość znakowania: <1,0mm
• min. szerokość linii znakowania: 0,015mm (15um)
• max. prędkość znakowania: 7000mm/s
• minimalny znak: 0,2mm
• dokładność pozycjonowania: +/-0,005mm
• naturalna długość życia lasera: 100.000 - 200.000 godzin
• oprogramowanie: polski EZCAD (najnowsza wersja 2.14.11)
• formaty plików: PLT, DXF, DWG, BMP, JPG, PNG i inne
• system operacyjny: Windows 7,8 w tym Windows 10 (32 i 64 bit)
• interfejs: USB 2.0/3.0
• temperatura pracy: 15-40C
• wilgotność pracy: 5–75%
• szerokość: 21cm
• głębokość: 76cm
• wysokość: 55cm
• waga: ok. 40kg
• zgodność z CE: tak
• oś Z sterowana: przekładnią ślimakową (pokrętłem)

Dane techniczne modułu lasera

• typ lasera: FIBER światłowodowy
• moduł lasera: MAX MFP-20W
• moc lasera: 20W
• klasa: 4
• długość fali świetlnej: 1055nm-1070nm (podczerwień A)
• rodzaj pracy: impulsowa
• laser pomocniczy: wskaźnik + obrys - czerwony <=5mW
• energia pojedynczego impulsu: 0,68mJ
• zakres regulacji częstotliwości powtarzania (częstotliwość repetycji impulsów RR): 25-60kHz
• szerokość impulsu: 80-120ns (dla RR=25kHz)
• jakość wiązki: 1,3-1,7m2
• zakres regulacji mocy: 1-100% (programowo)
• stabilność mocy wyjściowej: <=3%
• średnica wiązki wyjściowej modułu lasera: 7-8mm
• długość wyjściowego włókna: 1,8-2,2m
• napięcie robocze: 24VDC
• zużycie energii: 200W
• rozmiar modułu: 287×219×94,6mm
• sposób chłodzenia: chłodzony powietrzem
• wbudowane wentylatory w obudowę źródła lasera zapewniające prawidłową wentylację.
• głośność pracy systemu wentylacji w odległości 20cm: 65dB
• głośność pracy systemu wentylacji w odległości 1m: 58dB

Dane techniczne sterownika

• producent: BJJCZ
• model: FBL1-B-LV4

W zestawie znajdują się

• znakowarka laserowa Fiber 20W,
• kolimator,
• skaner (galvo),
• soczewka skupiająca 70mm f=254mm (175x175mm),
• standardowy stolik z regulowaną osią Z do ustawiania ogniskowej 150x210mm,
• dodatkowy stolik niestandardowych i drobnych elementów

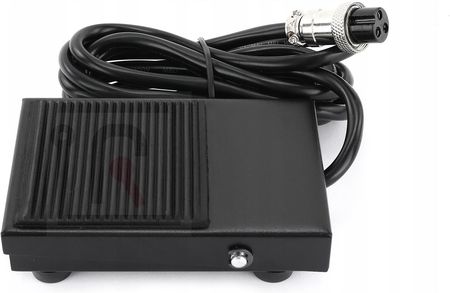

• pedał START
• oprogramowanie z firmy BJJCZ EZCAD 2.14.11 (najnowsza polska wersja),
• polska instrukcja konfiguracji grawerki,
• komplet szablonów do grawerowania wszystkich najnowszych telefonów iPhone oraz innych marek tj. Huawei, LG, Xiaomi.
• okulary ochronne OD6+
• ochronna płyta akrylowa OD6+ 1064nm do ciągłej pracy oraz inspekcji

Pamiętaj o ochronie przed promieniowaniem laserowym

W przypadku laserów klasy 4 zabronione jest patrzenie bezpośrednio na głowicę wyjściową.

Bezpośrednie naświetlanie spowoduje nieodwracalne uszkodzenie oczu oraz oparzenia i uszkodzenia skóry.

Nie patrz bezpośrednio na głowicę wyjściową. Unikaj bezpośredniego kontaktu oraz chroń oczy i skórę przed rozproszonym promieniowaniem laserowym.

Należy stosować certyfikowane okulary zaopatrzone w filtr chroniący przed promieniowaniem o długości fali 1055-1070nm o gęstości optycznej co najmniej OD 6+ oraz odzież ochronną.

Potencjalne zagrożenie stanowią materiały odparowane z powierzchni oświetlonych przedmiotów dlatego należy zadbać o ich odprowadzenie wyciągami.

Tylko oryginalny moduł BJJCZ pozwala na wsparcie Windows 10.

Płyta ochronna przeznaczona jest do tłumienia wiązki światła w grawerkach laserowych światłowodowych 4 klasy.

Szczególnie przydatna na liniach produkcyjnych przy masowej produkcji z wykorzystaniem grawerek laserowych oraz koniecznym stałym nadzorze obsługi.

Specyfikacja płyty

• wymiar: 35x40cm
• grubość: 5mm
• klasa przenikalności światła: OD6+ dla 1064nm
• przepuszczalności dla długości fali 1064nm: 0.0001%
• materiał: akryl
• zabezpieczenie: folia ochronna

Okulary przeznaczone m.in do grawerek laserowych oraz wszelkich innych urządzeń wykorzystujących laser światłowodowy o długości fali 1064nm.

Specyfikacja okularów

• gęstość optyczna (OD): 6+ (0,0001% przepuszczalności)
• dedykowana długość fali: 190-450, 800-1100nm
• zastosowany standard: EN 207:2017 (2016/425)
• certyfikat: CE

W zestawie: okulary, etui, ściereczka z mikrofibry

Koniecznie wyposażenie podczas pracy z urządzeniami korzystających z technologi laserowej.
