Texas Instruments Układ Pwm Regulator Soic-16 Oryginał Ti TL494CN

Układ TL494CN PWM Regulator SOIC-16 Oryginał TI

Nowe Oryginalne Układy TL494CDR Producenta TEXAS INSTRUMENTS

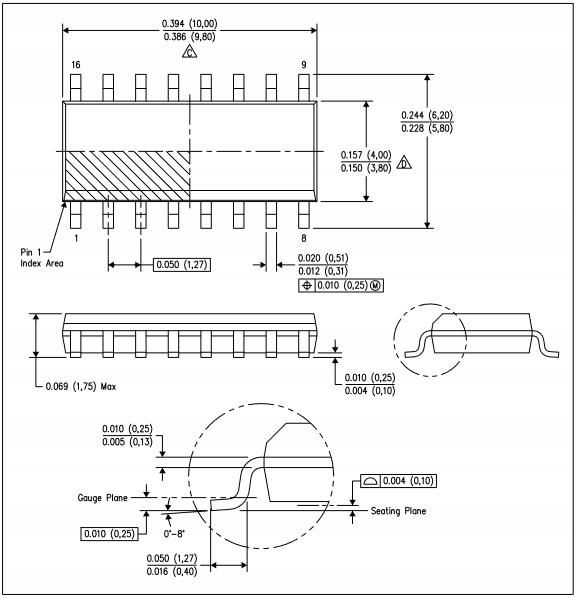

Obudowa: SOIC (D) 16
Producent: TEXAS INSTRUMENTS

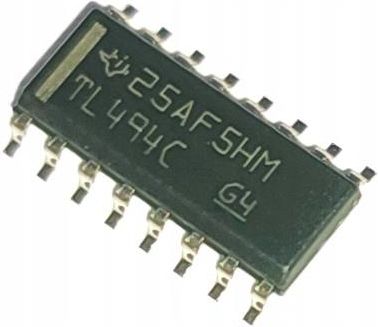

Zdjęcie przedstawia sprzedawany produkt.

Układ TL494 zawiera wszystkie funkcje wymagane do budowy obwodu sterującego z modulacją szerokości impulsu (PWM) na jednym chipie. Zaprojektowane głównie do sterowania zasilaniem, urządzenie to oferuje elastyczność w dostosowywaniu obwodów sterowania zasilaniem do konkretnego zastosowania. Urządzenie TL494 zawiera dwa wzmacniacze błędów, regulowany oscylator wbudowany w układ scalony, komparator kontroli czasu martwego (DTC), przerzutnik sterowania impulsowego, regulator 5 V o 5% precyzji oraz obwody sterowania wyjściami . Wzmacniacze błędów wykazują zakres napięć w trybie wspólnym od –0,3 V do VCC – 2 V. Komparator kontroli czasu martwego ma stałe przesunięcie, które zapewnia około 5% czasu martwego. Wbudowany oscylator można ominąć, podłączając RT do wyjścia odniesienia i dostarczając wejście piłokształtne do CT, lub może sterować wspólnymi obwodami w synchronicznych wieloszynowych zasilaczach. Niezaangażowane tranzystory wyjściowe zapewniają wyjście ze wspólnym emiterem lub z wtórnikiem emiterowym. Układ TL494 zapewnia wyjście typu push-pull lub wyjście single-ended, które można wybrać za pomocą funkcji sterowania wyjściem. Architektura tego układu wyklucza możliwość dwukrotnego pulsowania któregokolwiek z wyjść podczas operacji przeciwsobnej. Układ TL494 charakteryzuje się pracą w zakresie od 0°C do 70°C.
