Darco Przepustnica Z Cięgnem Do Kanału 200X90mm Pjp200X90Coc

Przepustnica z cięgnem pod kanał 200 x 90 mm o symbolu PJP200x90/C-OC

Przepustnica jest wykorzystywana do regulowania przepływu w sieciach dystrybucji gorącego powietrza lub w przewodach doprowadzających powietrze pod wkład kominkowy. Regulacja przepływu powietrza odbywa się za pomocą cięgna. Przepustnica wykonana jest z blachy ocynkowanej co całkowicie chroni ją przed korozją.

Zastosowanie:

- do budowy systemów dystrybucji gorącego powietrza z kominka

- do budowy systemów doprowadzających powietrze do kominka

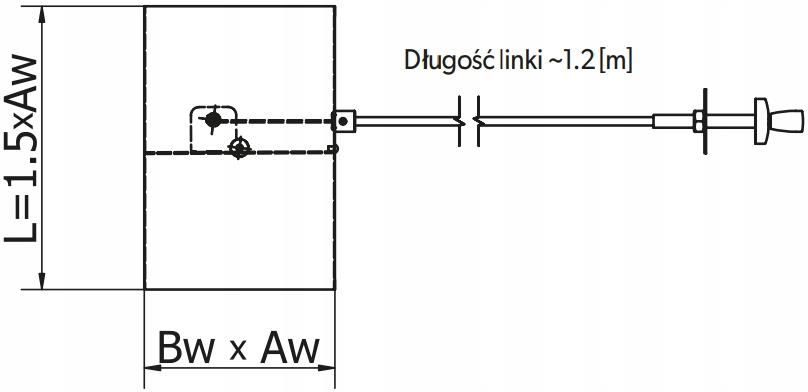

Dane techniczne:

• Aw = 200 mm,
• Bw = 90 mm
• Materiał wykonania: blacha ocynkowana
• Długość linki: 1200 mm +/- 40 mm
• Waga: 0.5 kg

I. Montaż bez skracania linki:

1. Umieścić przepustnicę na miejscu montażu.

2. Przed zabudową sprawdzić, czy przepustnica domyka się i otwiera całkowicie.

W razie konieczności wyregulować. Niedomykanie się przepustnicy może być

spowodowane sposobem ułożenia linki (ilość i wielkość zgięć)!!!

3. Przed zabudową dokręcić kluczem imbusowym 2,0 mm wkręt dociskowy blokujący

drut linki w przepustnicy.

4. Zamontować przewody powietrza na króćcach przepustnicy i zacisnąć opaskami zaciskowymi.

5. W celu zamontowania linki (bez wymontowania jej z przepustnicy) w przegrodzie

(ściance) należy odkręcić uchwyt z trzpienia linki, nakrętkę dekoracyjną z okucia linki.

Jako, że jest ona mocno dokręcona na etapie produkcji - najlepiej wykonać to za pomocą kleszczy lub kombinerek, osłaniając przy tym uchwyt kawałkiem np. materiału, gumy.

6. Przełożyć linkę przez otwór w przegrodzie.

7. Zakręcić nakrętkę dekoracyjną i uchwyt.

II. Montaż ze skracaniem linki:

1. Umieścić przepustnicę na miejscu montażu i zmierzyć potrzebną długość linki.

2. Poluźnić wkręt dociskowy blokujący drut linki kluczem imbusowym 2,0 mm i wkręty mocujące pancerz linki śrubokrętem krzyżakowym.

3. Wyjąć linkę z przepustnicy.

4. Skrócić linkę i przygotować jej zakończenie jak na poniższym rysunku.

5. Zamontować pancerz linki w przepustnicy dosuwając plastykową koszulkę linki do

otworu w przepustnicy (dokręcić wkręty śrubokrętem krzyżakowym).

6. Wsunąć linkę (drut) w otwór w uchwycie blokującym, dokręcić wstępnie wkręt

dociskowy kluczem imbusowym 2,0 mm.

7. Postępować jak w punktach od 2 do 7 rozdziału I.
