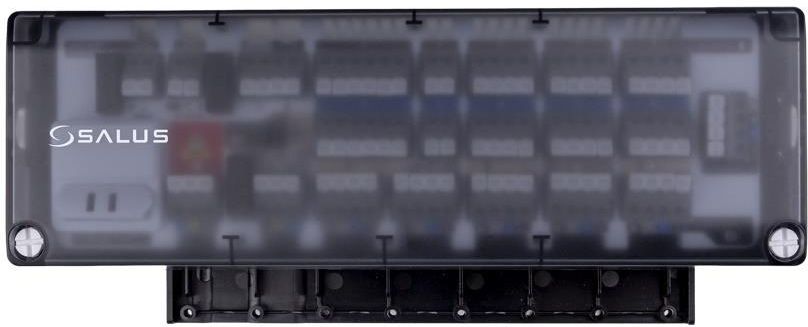

Salus Przewodowa Listwa Sterująca Z Wbudowanym Modułem, 5 Stref, 230V CB500

CB500 PRZEWODOWA LISTWA Z MODUŁEM STERUJĄCYM

Przewodowa listwa CB500 to główny element systemu sterowania ogrzewaniem / chłodzeniem płaszczyznowym. Posiada wbudowany układ sterowania obsługujący źródło ciepła / chłodu. Umożliwia przełączanie pomiędzy trybami grzania i chłodzenia. Urządzenie pozwala kontrolować 5 różnych stref, z możliwością zwiększenia ich ilości aż do 15!

CB500 posiada beznapięciowe wyjścia przeznaczone do sterowania:

• kotłem grzewczym,
• pompą ciepła,
• agregatem wody lodowej

Wyposażona jest w napięciowe wyjścia 230V dla pompy obiegowej, regulatorów oraz siłowników termoelektrycznych.

Listwa przystosowana jest do pracy z siłownikami typu NC (bezprądowo zamkniętymi).

WBUDOWANY MODUŁ STRERUJĄCY

• Wejście na kocioł umożliwia włączenie urządzenia grzewczego, gdy dowolny regulator wyśle sygnał zapotrzebowania na ciepło lub wyłącza kocioł, gdy wszystkie regulatory przestaną zgłaszać takie zapotrzebowanie. Posiada funkcję trzyminutowego opóźnienia włączania kotła, która daje instalacji czas na przygotowanie się do pracy (np. siłowniki zdążą się otworzyć). Można także wybrać czas opóźnienia wyłączenia kotła (od 0 do 15 minut). Jest to przydatne, gdy termostaty nie kończą grzania w tym samym momencie. Podobne funkcje posiada dodatkowe wyjście na źródło ogrzewania lub chłodzenia.
• Przekaźnik do kotła ma styki beznapięciowe. Dodatkowe sterowanie pompą ciepła lub urządzeniem chłodzącym również następuje przez przekaźnik beznapięciowy.
• Zmiana trybu grzanie/chłodzenie odbywa się z poziomu listwy oraz na każdym regulatorze. Listwa posiada wejście na podłączenie czujnika punktu rosy.
• Wyjście sterujące pompą jest napięciowe (230V), co ułatwia instalację. Pompę można podłączyć bezpośrednio do listwy sterującej, bez dodatkowych mostków. Pompa włącza się i wyłącza z trzyminutowym opóźnieniem, aby dać instalacji czas na przygotowanie się do pracy.

5 NIEZALEŻNYCH STREF GRZEWCZYCH

Listwa CB500 steruje 5 niezależnymi strefami grzewczymi (do jednej listwy można podłączyć 5 regulatorów). Jest to standardowa liczba na jeden rozdzielacz. Listwy mogą być łączone do 15 stref (współpraca CB500 z CB500X w kombinacji: 1 x CB500 + 2 x CB500X). Kolorowy nadruk ułatwia podłączenie przewodów.

UWAGA! Jeśli listwy sterujące CB500 i CB500X połączone są za pomocą złącza EXTENSION, to nie wolno podłączać dodatkowego zasilania 230V do styków zasilających w listwie CB500X. W przeciwnym razie, grozi to trwałym uszkodzeniem listew sterujących. Wejście zasilania w CB500X należy używać wtedy, gdy listwa działa jako samodzielne urządzenie (gdy gniazda EXTENSION nie są używane).

20 WYJŚĆ DO PODŁĄCZENIA SIŁOWNIKÓW

Zastosowany został inny niż w poprzednikach podział sterowania siłownikami. We wcześniejszych modelach jeden termostat sterował 4 siłownikami. W CB500 podział jest bardziej dostosowany do potrzeb budynku, np. jeden termostat może obsłużyć 6 siłowników (większe pomieszczenie), drugi – 2 siłowniki (mniejsze pomieszczenie), a pozostałe termostaty – 4 siłowniki.

ŁATWY MONTAŻ

Najnowsza listwa firmy SALUS została zaprojektowana po to, aby maksymalnie ułatwić instalatorom pracę podczas montażu. Jest to urządzenie kompaktowe i smukłe, dzięki czemu można je zamontować praktycznie w każdej szafce rozdzielacza. Znika problem nieustawności modułów dodatkowych, ponieważ łączenie listew można poprowadzić własnym przewodem, co pozwala na dowolność ułożenia.

Zdejmowanie oraz zakładanie pokrywy jest bezproblemowe, dzięki wygodnym zaczepom. Nie ma możliwości, aby przy tej czynności wypadały i gubiły się drobne śrubki. Instalacja przewodów jest łatwa – nie wymagają wcześniejszego przygotowania (np. cynowania), a ich układ w listwie jest dostosowany do grubości. Cieńsze przewody siłowników układa się na górze, a grubsze przewody regulatorów – na dole. Taki rozkład wprowadza porządek i eliminuje plątanie. Nie trzeba demontować żadnej części listwy sterującej, żeby poukładać przewody.

Po zdjęciu pokrywy wszystko jest widoczne, do każdego elementu jest dostęp. Dzięki poręcznym zaciskom łączącym, montaż okablowania nie wymaga specjalnego śrubokrętu. Nowy typ zacisków sprawia, że można to robić dowolnym narzędziem. Przewody termostatów, bez względu na ich grubość, można od razu zabezpieczyć przed wyrwaniem – umieszczając je w specjalnej listewce. Nawet wpinanie jest praktyczne. Instalator może położyć listwę na stole lub podłodze, ułożyć przewody i zamontować urządzenie w szafce (dobry dostęp do otworów montażowych).

Opis listwy:

1. Bezpiecznik topikowy rurkowy 5 x 20 mm T10A

2. Zasilanie

3. Funkcja NSB (nocna redukcja temperatury)

4. Zworki ustawień

5. Wyjście sterujące źródłem ciepła (beznapięciowe)

6. Wyjście pompy ciepła / agregatu wody lodowej (beznapięciowe)

7. Wejście zmiany trybu GRZANIE / CHŁODZENIE (beznapięciowe)

8. Wejście czujnika punktu rosy (beznapięciowe)

9. Wyjście pompy obiegowej (AC 230V)

10. Wyjścia podłączenia siłowników (AC 230V)

11. Wyjścia podłączenia regulatorów

12. Wejście EXTENSION (dla listew podrzędnych CB500X)
