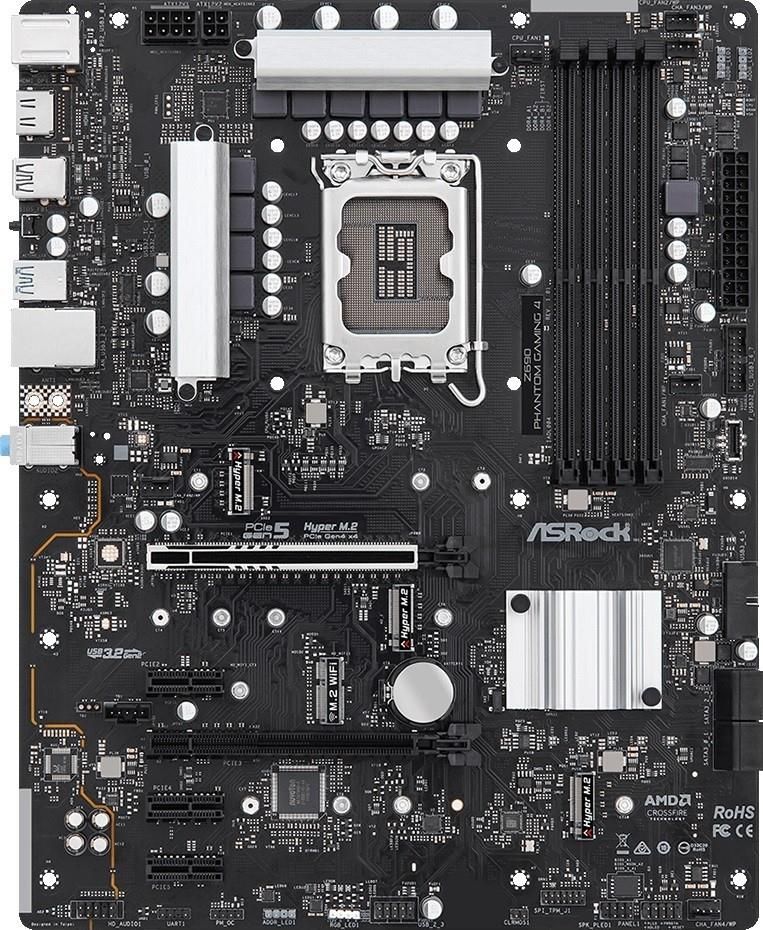

ASRock Z690 Phantom Gaming 4

Phantom Gaming została zaprojektowana przez graczy dla graczy! Pod niesamowitym wyglądem skrywa się szereg gamingowych technologii dających doskonałe możliwości w rozgrywce. Wszystko dla dostarczenia graczom jak najlepszego doświadczenia gamingowego!

PCIe 5.0 + Technologia Montażu Powierzchniowego
W porównaniu do konwencjonalnego gniazda PCIe typu DIP, gniazdo PCIe typu SMT poprawia przepływ sygnałów i maksymalizuje stabilność przy dużej prędkości, co jest kluczowym przełomem w zakresie pełnej obsługi maksymalnych osiągów najnowszego standardu PCIe 5.0.
Najnowszy port PCI Express 5.0 zapewnia zapierającą dech w piersiach przepustowość 128GB/s i jest gotowy do uwolnienia pełnego potencjału nadchodzących kart graficznych najwyższej klasy.

Nahimic Audio
Niezależnie, czy używasz słuchawek, zestawu głośnomówiącego, zewnętrznych lub wewnętrznych głośników przez USB, Wi-Fi, wyjście analogowe czy HDMI, Nahimic Audio oferuje najlepsze wrażenia dźwiękowe, żywe i pełne detali.

Rozwiązanie PCIe 4.0 High Speed M.2
Ta płyta główna gotowa jest na przyjęcie wielu urządzeń M.2, w tym na obsługę dysków PCI Express 4.0 M.2 SSD, gotowych do pracy z dwukrotnie większą prędkością w porównaniu do poprzedniej, 3-ciej generacji, dostarczających piorunująco szybki transfer danych.

Polychrome RGB
Ta płyta główna posiada zintegrowane headery RGB oraz adresowalny header RGB, które umożliwiają na montaż kompatybilnych urządzeń LED, takich jak: wentylatory obudowy, procesora itd. Użytkownicy mają również możliwość synchronizacji certyfikowanych urządzeń Polychrome Sync RGB dla stworzenia unikatowych efektów podświetlenia.

USB3.2 Gen2x2 Typu-C
Najnowsze USB 3.2 Gen2x2 Typu-C umożliwia na transfer danych z prędkością aż do 20 Gbps, 2x szybciej w stosunku do poprzedniej generacji. Piorunująco szybki interfejs posiada również odwracalny design USB Typu-C, dzięki czemu podłączysz swoje urządzenie każdą stroną.

BIOS Flashback
Zaktualizuj BIOS prostym kliknięciem. Użytkownicy mogą łatwo wgrać najnowszy BIOS dzięki pamięci USB i zasilaczowi. Niepotrzebny jest do tego procesor, pamięć RAM ani inne komponenty.

M.2 (KEY E) dla WiFi
Oprócz zintegrowanego portu LAN, użytkownicy mogą również wybrać bezprzewodowe połączenie 802.11ac przez slot M.2 (Key E).
*Moduł Wi-Fi nie jest dołączony.

Informacje o produkcie
Model

Z690 Phantom Gaming 4

Gniazdo procesora LGA1700
Rodzina procesora Intel Core
Zintegrowany procesor Nie
Producent chipsetu Intel
Chipset

Intel Z690

Rodzaj pamięci DDR4
Liczba gniazd DDR4 4
Częstotliwość szyny pamięci 5333 MHz
Maks. wielkość pamięci 128 GB
Gniazda rozszerzeń 3 x PCIe 3.0 x 1
1 x PCIe 4.0 x 16
Maksymalna ilość urządzeń SATA 4
RAID Tak
Szczegółowe dane o interfejsach dysków/napędów

CPU:

• 1 x gniazdo Hyper M.2 (M2_1, Key M), obsługuje tryb 2260/2280 PCIe Gen4x4 (64 Gb/s)*

Chipset:

• 1 x gniazdo Hyper M.2 (M2_2, Key M), obsługuje typ 2242/2260/2280 PCIe Gen4x4 (64 Gb/s)*
• 1 x gniazdo Hyper M.2 (M2_3, Key M), obsługuje tryby 2260/2280/22110 SATA3 6.0 Gb/s i PCIe Gen4x4 (64 Gb/s)*
• 4 złącza SATA3 6,0 Gb/s

*Obsługuje pamięć Intel Optane z serii H (tylko M2_2 i M2_3) Wspiera Urządzenie do Zarządzania Woluminami Intel (VMD). Obsługa bootowania z dysków NVMe SSD. Wspiera ASRock U.2 Kit

Grafika

• Intel Xe Graphics Architecture (Gen 12)
• Wsparcie Kompatybilnego HDMI 2.1 TMDS z maksymalną rozdzielczością 4K x 2K (4096x2160) @ 60Hz
• Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible Port

*Technologie Intel UHD Graphics Built-in Visual oraz wyjścia obrazu mogą być obsługiwane tylko przez procesory wyposażone w zintegrowane GPU.

Karta dźwiękowa

• 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
• Supports Surge Protection
• Nahimic Audio

Interfejs sieciowy 1 x 10/100/1000 Mbit/s

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel I219V
• Supports Wake-On-LAN
• Supports Lightning/ESD Protection
• Supports Energy Efficient Ethernet 802.3az
• Supports UEFI PXE

Porty USB na tylnym panelu 8
Porty USB do wyprowadzenia z płyty 8
Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 4
Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 2
FireWire (IEEE 1394) Nie
Port / Złącze COM Nie
Port / Złącze LPT Nie
Złącza zewnętrzne 1 x Przycisk BIOS Flash
1 x RJ-45
2 x USB 2.0
4 x USB 3.0
1 x USB 3.1
1 x USB 3.1 Type-C
3 x SMA
1 x MIC (różowy / microphone)
1 x Line In (błękitny)
1 x Line Out (zielony / headphones)
1 x PS/2 Klawiatura/Mysz Combo
1 x HDMI
Złącza dostępne na płycie 1 x 8pin 12V zasilanie
1 x Przedni panel audio
1 x TPM
1 x System panel (front)
1 x 24pin ATX zasilanie
1 x USB 2.0/1.1
2 x USB 3.0
1 x USB C
1 x Thunderbolt
1 x 4pin wentylator procesora
1 x 4-pin wentylator chłodzenia cieczą
1 x 4pin 12V zasilanie
Bios

• 128Mb AMI UEFI Legal BIOS z obsługą wielojęzycznego GUI
• ACPI 6.0 Compliant wake up events
• Obsługa SMBIOS 2.7
• Rdzeń/pamięć podręczna procesora, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1,8V PROC, +0.82V PCH, +1.05V PCH Voltage Multi-adjustment

Format płyty ATX
Wymiary

30.5 x 24.4 cm

Akcesoria w zestawie

• Instrukcja szybkiej instalacji
• Pomocniczy dysk CD
• Osłona we/wy
• 2 x kable do transmisji danych SATA
• 4 x śruby do gniazd M.2

Obsługiwane systemy operacyjne Windows 10
Windows 11
Oprogramowanie

Software

• ASRock Motherboard Utility (Phantom Gaming Tuning)
• ASRock Polychrome SYNC
• ASRock XFast LAN

UEFI

• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock My Favorites in UEFI
• ASRock Instant Flash
• ASRock Internet Flash
• ASRock Easy RAID Installer
