Atte Zasilacz Buforowy Smps 24V 3A 72W Aups-70-240-xl1 (21366)

Zasilacz AUPS-70-240-XL1

SMPS 24V 3A 72W ATTE

buforowy, impulsowy, w obudowie zewnętrznej

Opis produktu:

Zasilacz buforowy serii AUPS przeznaczony do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych.

Urządzenie jestwygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjnym UPS.

Układ jest przystosowany do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM).

Obudowa:

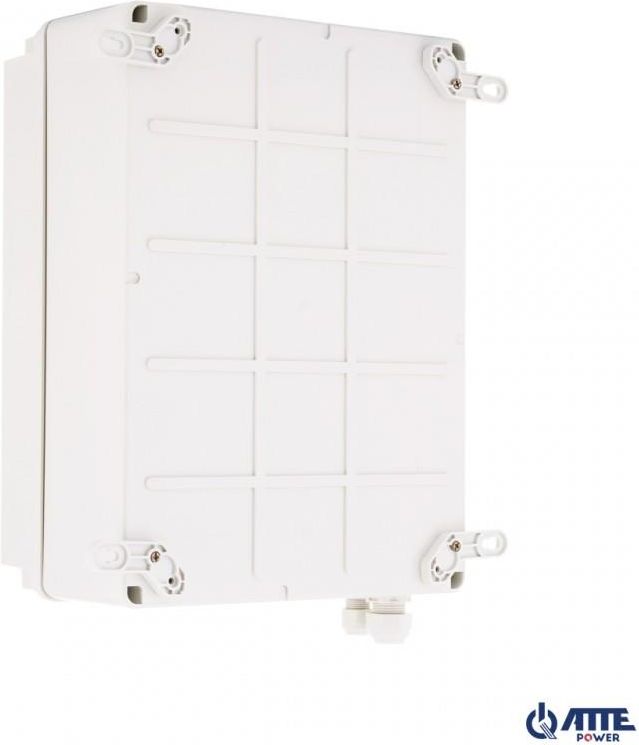

Urządzenie zamknięte jest w obudowie zewnętrznej serii ABOX stanowiącej wygodne rozwiązanie problemu ochrony modułów elektronicznych oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i inne, niekorzystne czynniki atmosferyczne.

Cechy:

✅długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS

✅oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (90%)

✅zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe

✅ochronę akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem

✅możliwość uruchomienia bez zasilania sieciowego (z akumulatora)

✅wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)

✅łatwy montaż dodatkowych modułów posiadających otwory w rastrze 10,8 mm

✅możliwość zachowania zapasu kabli wewnątrz obudowy

✅w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56

Informacje dodatkowe:

✅opcjonalny adapter ADD-PMAXL umożliwia łatwy montaż obudowy na słupach lub latarniach

✅dla odbiorników wymagających stabilnego zasilania 12 VDC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego moduły ASDIC-60-121-OF

✅zastosowanie dodatkowej przetwornicy podnoszącej lub obniżającej napięcie pozwala na dostosowanie napięcia wyjściowego do wymogów instalacji (np. do 12 / 48 / 55 VDC)

Dane techniczne:

✅Akumulator: 2 x akumulator żelowy lub AGM 12V / 7 Ah

✅Napięcie wyjściowe: 20,4 ... 27,6 VDC

✅Prąd wyjściowy:

• 3 A - ciągły
• 5 A - maksymalny (podczas ładowania akumulatorów)

✅Moc zasilacza:

• 72 W - ciągła
• 120 W - maksymalna (podczas ładowania akumulatorów)

✅Sprawność: 90% @70 W

✅Napięcie wejściowe: 190 ... 260 VAC, 50Hz

✅Prąd ładowania akumulatora: 1 A lub 2 A (wybierane zworą JP1)

✅Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15A

✅Zabezpieczenie wyjścia zasilacza:

• Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 6 A (automatyczny powrót po zwarciu)
• Praca z akumulatora: Bezpiecznik topikowy 3,15 A

✅Zabezpieczenie obwodu akumulatora:

• Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 3,15 A
• Zabezpieczenie przez głębokim rozładowaniem: Odłączenie akumulatorów dla napięcia poniżej 20,4 V (automatyczny powrót po podaniu napięcia sieciowego)

• ✅Sygnalizacja: AUPS-70-240-OF (moduł): LED1 (żółta) - obecność napięcia sieci, LED2 (zielona) - obecność napięcia wyjściowego, LED3 (czerwona) - ładowanie akumulatora

✅Wyjścia techniczne:

• AUPS-70-240-OF: OUF – brak napięcia +DC_OUT, ACF – brak napięcia AC
• Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

✅Uruchomienie przy braku zasilania AC: Samoczynne po podłączeniu akumulatora

✅Konstrukcja obudowy:

• Obudowa ABOX-XL1
• Materiał obudowy - tworzywo
• Kolor szary (RAL7035)
• Zamontowane dławnice 1 x M16, 1 x M20

✅Montaż: Montaż naścienny z wykorzystaniem uchwytów montażowych (w komplecie)

✅Stopień ochron: IP56

✅Temperatura pracy: -25 ... +50°C

✅Wymiary (S x W x G):

• 220 x 300 x120 mm (wewnętrzne)
• 228 x 308 x129 mm (zewnętrzne)

✅Waga: 1,44 kg

Kod producenta: AUPS-70-240-XL1
